SCHNEIDER IMDIM400

Descrizione del Prodotto

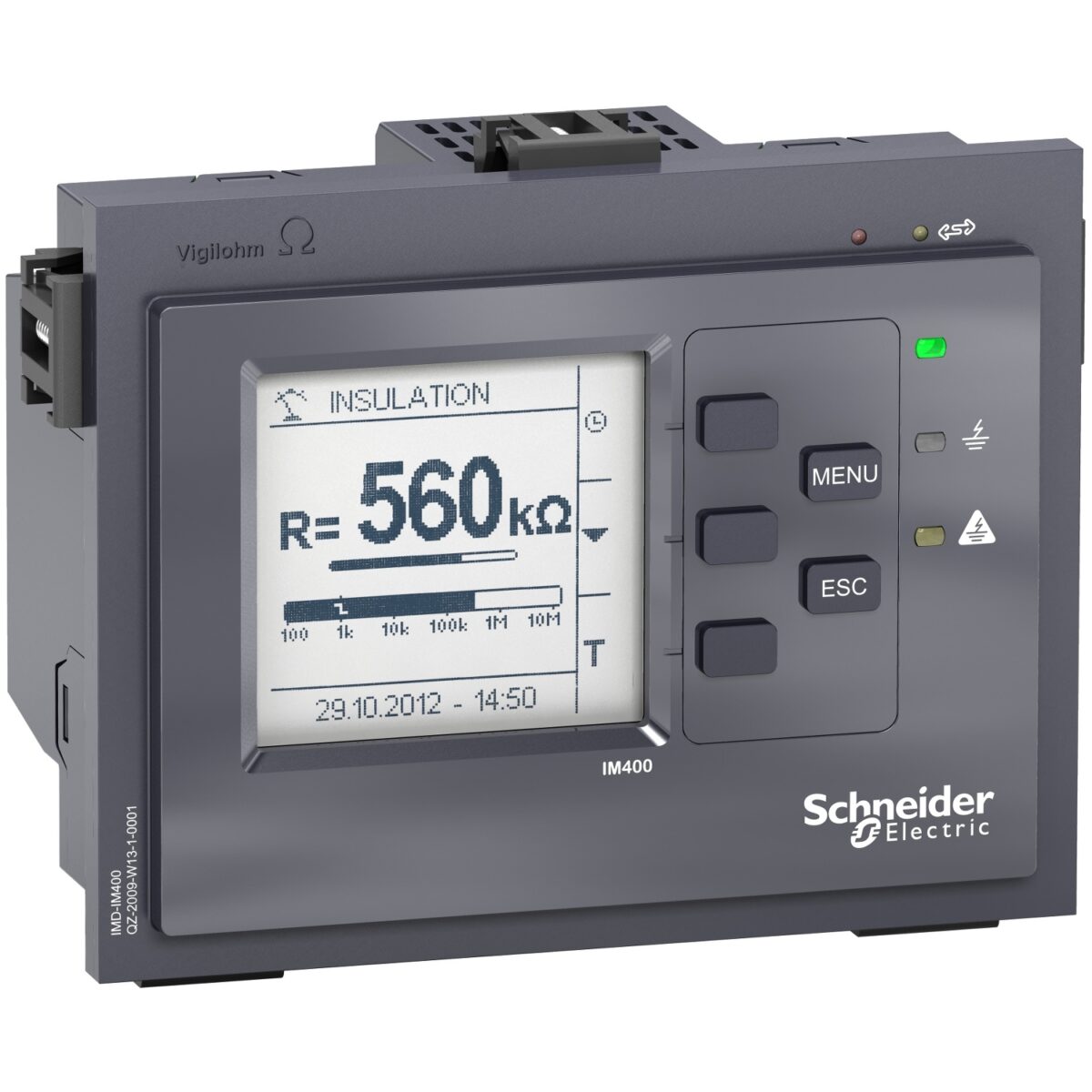

Il Vigilohm IM400 è un dispositivo di monitoraggio permanente dell’isolamento progettato per reti elettriche IT non collegate a terra. È conforme alle normative vigenti e adatto per applicazioni in ambienti standard, marini e reti estese o molto disturbate.

Caratteristiche Principali

– Capacità di derivazione rete: 500 µF
– Salvataggio errori possibile: Sì
– Soglia d’intervento impedenza 1: 1÷1000 kOhm
– Funzione: per reti miste
– Visualizzazione del valore d’isolamento: Sì

Specifiche Tecniche

– Tensione di alimentazione: 110-440 V AC o 110-440 V DC con tolleranza di ±15%
– Frequenza nominale: 45-440 Hz
– Corrente di dimensionamento: 400 A
– Numero di poli: 4
– Esecuzione del collegamento elettrico: raccordo a vite
– Esecuzione del collegamento elettrico: raccordo a vite
– Esecuzione del collegamento elettrico: raccordo a vite
– Esecuzione del collegamento elettrico: raccordo a vite
– Esecuzione del collegamento elettrico: raccordo a vite
– Esecuzione del collegamento elettrico: raccordo a vite
– Esecuzione del collegamento elettrico: raccordo a vite
– Esecuzione del collegamento elettrico: raccordo a vite
– Esecuzione del collegamento elettrico: raccordo a vite
– Esecuzione del collegamento elettrico: raccordo a vite
– Esecuzione del collegamento elettrico: raccordo a vite
– Esecuzione del collegamento elettrico: raccordo a vite
– Esecuzione del collegamento elettrico: raccordo a vite
– Esecuzione del collegamento elettrico: raccordo a vite
– Esecuzione del collegamento elettrico: raccordo a vite

Dimensioni e Peso

– Altezza: 123 mm
– Larghezza: 159 mm
– Profondità: 90 mm
– Peso: 200 grammi

Installazione e Protezione

– Installazione: a incasso, ad esempio su una porta
– Grado di protezione: IP20 (posteriore), IP5X (anteriore)
– Categoria di sovratensione: III 300V

Comunicazione

Il dispositivo è dotato di una porta di comunicazione RS485 con protocollo Modbus, facilitando l’integrazione in sistemi di monitoraggio centralizzati.

Applicazioni

Il Vigilohm IM400 è ideale per ospedali e settore navale, dove l’isolamento della rete è obbligatorio in certe aree, contribuendo ad aumentare la continuità di servizio della rete e a ridurre il rischio di incendio ed esplosione.

Documentazione

– Scheda tecnica
– Dichiarazione EPD (Environmental Product Declaration)
– Manuale d’installazione
– Manuale d’uso

Per ulteriori dettagli e per scaricare la documentazione completa, si prega di consultare il sito ufficiale del produttore o i distributori autorizzati.
