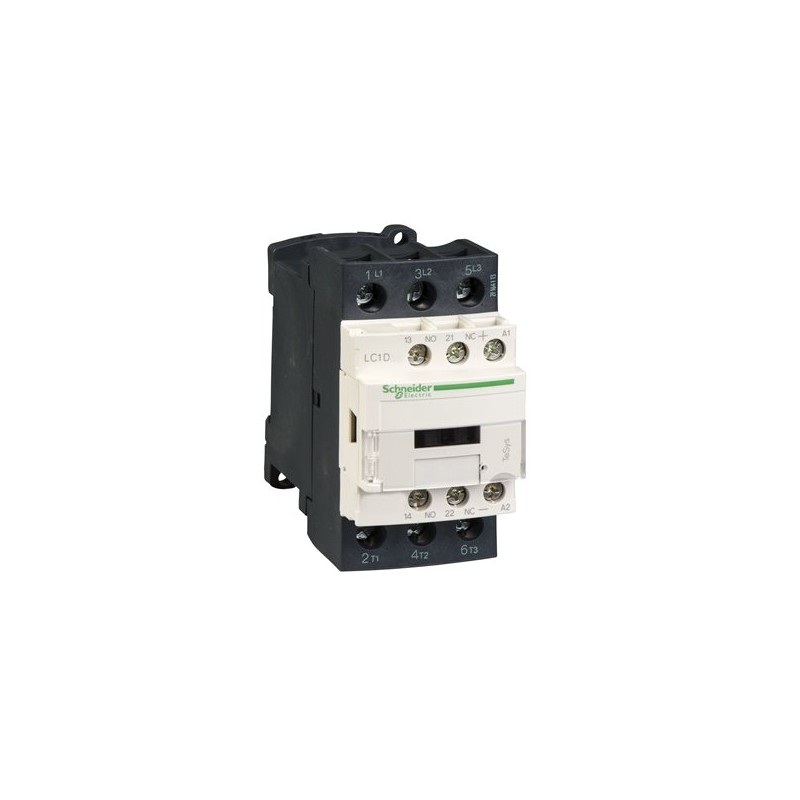

SCHNEIDER LC1D32BD

Descrizione del Prodotto

Il contattore TeSys D LC1D32BD di Schneider Electric è progettato per il controllo di motori fino a 15 kW a 400 V. È dotato di una bobina a corrente continua da 24 V e include contatti ausiliari integrati 1NO+1NC. Questo contattore è compatto, con una larghezza di 45 mm, e può essere montato su guida DIN o su pannello. È conforme a diversi standard internazionali, tra cui IEC, UL, CSA, CCC ed EAC, ed è adatto per applicazioni in ambienti marittimi. Inoltre, è conforme alle normative ambientali RoHS/REACH.

Caratteristiche Principali

– **Gamma**: TeSys D

– **Tipo di prodotto**: Contattore

– **Numero di poli**: 3P (3 NO)

– **Categoria di utilizzo**: AC-3, AC-1, AC-4, AC-3e

– **Tensione nominale di esercizio [Ue]**: Fino a 690 V AC (25…400 Hz) per il circuito di potenza; fino a 300 V DC per il circuito di potenza

– **Corrente nominale di esercizio [Ie]**: 32 A (a <60 °C) fino a 440 V AC in AC-3 per il circuito di potenza; 50 A (a <60 °C) fino a 440 V AC in AC-1 per il circuito di potenza

– **Potenza motore [kW]**: 7,5 kW a 220…230 V AC 50/60 Hz (AC-3); 15 kW a 380…400 V AC 50/60 Hz (AC-3); 15 kW a 415…440 V AC 50/60 Hz (AC-3); 18,5 kW a 500 V AC 50/60 Hz (AC-3); 18,5 kW a 660…690 V AC 50/60 Hz (AC-3); 7,5 kW a 400 V AC 50/60 Hz (AC-4)

– **Potenza motore [HP] (UL/CSA)**: 2 HP a 115 V AC 50/60 Hz per motori monofase; 5 HP a 230/240 V AC 50/60 Hz per motori monofase; 7,5 HP a 200/208 V AC 50/60 Hz per motori trifase; 10 HP a 230/240 V AC 50/60 Hz per motori trifase; 20 HP a 460/480 V AC 50/60 Hz per motori trifase; 30 HP a 575/600 V AC 50/60 Hz per motori trifase

– **Tipo di circuito di controllo**: CC standard

– **Tensione del circuito di controllo [Uc]**: 24 V DC

– **Composizione dei contatti ausiliari**: 1 NO + 1 NC

– **Tensione nominale di isolamento [Ui]**: 690 V per il circuito di potenza conforme a IEC 60947-4-1; 600 V CSA; 600 V UL; 690 V per il circuito di segnalazione conforme a IEC 60947-1; 600 V CSA; 600 V UL

– **Durata elettrica**: 1,65 milioni di cicli a 32 A in AC-3 fino a 440 V; 1,4 milioni di cicli a 50 A in AC-1 fino a 440 V

– **Durata meccanica**: 30 milioni di cicli

– **Grado di protezione IP**: IP20 sulla parte frontale conforme a IEC 60529

– **Resistenza al fuoco**: 850 °C conforme a IEC 60695-2-1

– **Montaggio**: Su guida DIN o su pannello

– **Standard**: CSA C22.2 No 14, EN 60947-4-1, EN 60947-5-1, IEC 60947-4-1, IEC 60947-5-1, UL 508

– **Certificazioni**: DNV, GL, CCC, UL, GOST, BV, LROS (Lloyd’s Register of Shipping), RINA, CSA

– **Dimensioni**: Larghezza 45 mm; Altezza 85 mm; Profondità 101 mm

– **Peso**: 0,577 kg

Note Aggiuntive

Il contattore LC1D32BD è progettato per garantire un’elevata affidabilità e durabilità, con una capacità operativa fino a 3600 cicli/ora in ambienti fino a 60 °C. È conforme alle normative ambientali RoHS/REACH e presenta un’impronta di carbonio di 45 kg CO₂ eq. per l’intero ciclo di vita. L’imballaggio è realizzato con cartone riciclato, con un contenuto minimo del 70% (50% negli Stati Uniti).
