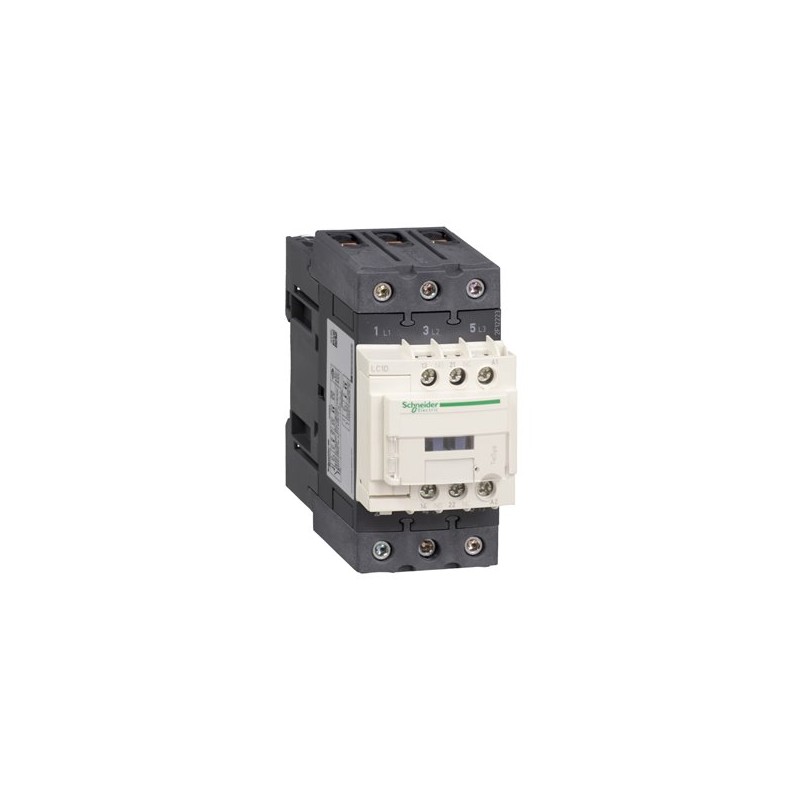

SCHNEIDER LC1D50AF7

Descrizione del Prodotto

Il contattore TeSys D LC1D50AF7 di Schneider Electric è progettato per il controllo di motori e carichi resistivi fino a 50A in categoria AC-3 e fino a 80A in categoria AC-1. È dotato di una bobina a 110V AC 50/60Hz e di contatti ausiliari integrati 1NO+1NC.

Caratteristiche Principali

– Corrente Nominale: 50A per AC-3, 80A per AC-1.

– Tensione di Isolamento Nominale: 690V.

– Potenza Nominale del Motore: Fino a 22kW a 400V in AC-3.

– Bobina di Comando: 110V AC 50/60Hz.

– Contatti Ausiliari: 1NO+1NC integrati.

– Connessioni: Morsetti a vite EverLink per il circuito di potenza, morsetti a vite per il circuito di comando.

Specifiche Tecniche

– Corrente Termica Convenzionale (Ith): 80A a 60°C per il circuito di potenza.

– Corrente di Esercizio Nominale (Ie): 50A per AC-3 a 400V.

– Potenza Nominale del Motore: 15kW a 220-230V AC 50/60Hz (AC-3), 22kW a 380-400V AC 50/60Hz (AC-3), 30kW a 500V AC 50/60Hz (AC-3), 33kW a 660-690V AC 50/60Hz (AC-3).

– Durata Meccanica: 6 milioni di cicli.

– Durata Elettrica: 1,5 milioni di cicli in AC-3.

– Frequenza di Commutazione: Fino a 3600 cicli/ora a 60°C.

Dimensioni e Peso

– Larghezza: 55 mm.

– Altezza: 122 mm.

– Profondità: 120 mm.

– Peso: 0,955 kg.

Certificazioni e Conformità

– Certificazioni: IEC, UL, CSA, CCC, EAC, Marine.

– Conformità Ambientale: Prodotto Green Premium, conforme a RoHS/REACh.

Applicazioni

Il contattore LC1D50AF7 è ideale per applicazioni industriali e HVAC, offrendo un controllo affidabile dei motori e dei carichi resistivi.

Note Aggiuntive

– Temperatura di Funzionamento: Da -5°C a +60°C.

– Montaggio: Su guida DIN o fissaggio a pannello.

– Protezione: IP2X.
