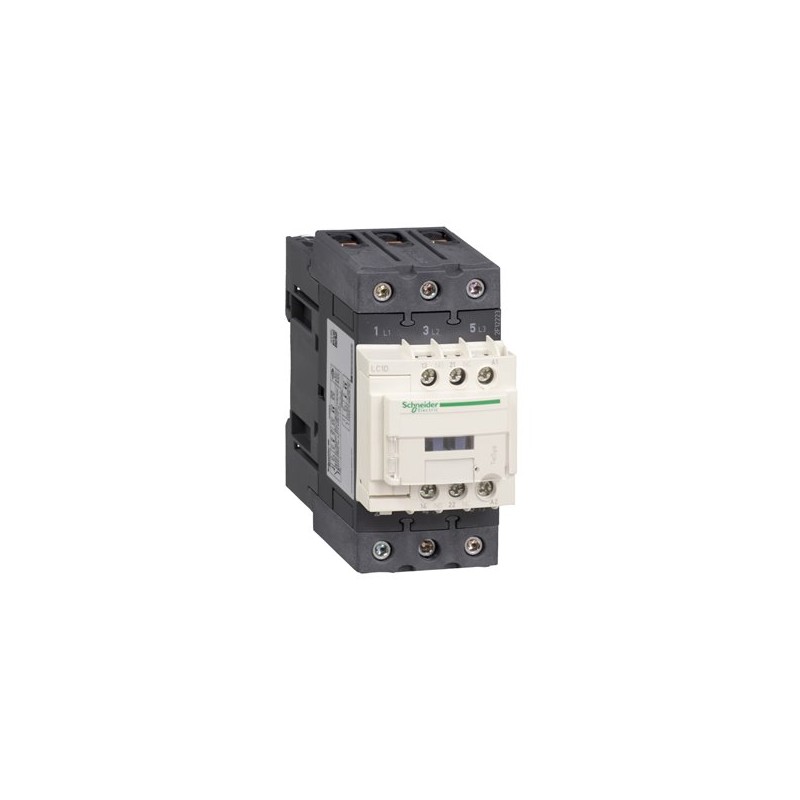

SCHNEIDER LC1D65AB7

Descrizione del Prodotto

Il contattore TeSys D LC1D65AB7 di Schneider Electric è progettato per il controllo di motori fino a 30 kW a 400 V. È dotato di una bobina CA da 24 V 50/60 Hz e di contatti ausiliari integrati 1NO+1NC. Grazie al contatto a specchio NC certificato, è adatto per applicazioni di sicurezza. Il design compatto consente il montaggio su guida DIN o su pannello, garantendo elevata affidabilità e durabilità.

Caratteristiche Tecniche

– Corrente d’esercizio nominale (Ie) per AC-1, 400 V: 80 A
– Corrente d’esercizio nominale (Ie) per AC-3, 400 V: 65 A
– Corrente d’esercizio nominale (Ie) per AC-4, 400 V: 25 A
– Potenza nominale per AC-3, 400 V: 30 kW
– Potenza nominale per AC-4, 400 V: 11 kW
– Tensione di alimentazione della bobina: 24 V AC 50/60 Hz
– Numero di contatti principali: 3 NO
– Numero di contatti ausiliari: 1 NO + 1 NC
– Tipo di montaggio: Guida DIN o pannello
– Dimensioni (L x P x A): 55 mm x 120 mm x 122 mm
– Peso: 0,86 kg
– Grado di protezione: IP20
– Durata meccanica: 6 milioni di cicli
– Durata elettrica: 1,6 milioni di cicli a 65 A AC-3 440 V
– Temperatura di funzionamento: da -40°C a +60°C (fino a +70°C con declassamento)
– Altitudine operativa: fino a 3000 m
– Conformità agli standard: IEC, UL, CSA, CCC, EAC, uso in ambienti marittimi
– Resistenza al fuoco: 850°C conforme a IEC 60695-2-1
– Trattamento di protezione: TH conforme a IEC 60068-2-30
– Resistenza di isolamento: > 10 MΩ per circuito di segnalazione
– Tempo di non sovrapposizione: 1,5 ms all’attivazione e disattivazione tra contatti NC e NO
– Velocità operativa massima: 3600 cicli/ora a <60°C
– Resistenza al fuoco: V1 conforme a UL 94
– Impronta di carbonio: 67 kg CO₂ eq.
– Conformità ambientale: Green Premium™, REACh, RoHS, WEEE
– Certificazioni: IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 14, CCC, EAC, uso in ambienti marittimi
– Compatibilità con normative: IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ, IEC 60335-1:Clause 30.2
– Resistenza al fuoco: 850°C conforme a IEC 60695-2-1
– Tenuta al fuoco: V1 conforme a UL 94
– Resistenza di isolamento: > 10 MΩ per circuito di segnalazione
– Tempo di non sovrapposizione: 1,5 ms all’attivazione e disattivazione tra contatti NC e NO
– Velocità operativa massima: 3600 cicli/ora a <60°C
– Resistenza al fuoco: V1 conforme a UL 94
– Impronta di carbonio: 67 kg CO₂ eq.
– Conformità ambientale: Green Premium™, REACh, RoHS, WEEE
– Certificazioni: IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 14, CCC, EAC, uso in ambienti marittimi
– Compatibilità con normative: IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ, IEC 60335-1:Clause 30.2
– Resistenza al fuoco: 850°C conforme a IEC 60695-2-1
– Tenuta al fuoco: V1 conforme a UL 94
– Resistenza di isolamento: > 10 MΩ per circuito di segnalazione
– Tempo di non sovrapposizione: 1,5 ms all’attivazione e disattivazione tra contatti NC e NO
– Velocità operativa massima: 3600 cicli/ora a <60°C
– Resistenza al fuoco: V1 conforme a UL 94
– Impronta di carbonio: 67 kg CO₂ eq.
– Conformità ambientale: Green Premium™, REACh, RoHS, WEEE
– Certificazioni: IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 14, CCC, EAC, uso in ambienti marittimi
– Compatibilità con normative: IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ, IEC 60335-1:Clause 30.2
– Resistenza al fuoco: 850°C conforme a IEC 60695-2-1
– Tenuta al fuoco: V1 conforme a UL 94
– Resistenza di isolamento: > 10 MΩ per circuito di segnalazione
– Tempo di non sovrapposizione: 1,5 ms all’attivazione e disattivazione tra contatti NC e NO
– Velocità operativa massima: 3600 cicli/ora a <60°C
– Resistenza al fuoco: V1 conforme a UL 94
– Impronta di carbonio: 67 kg CO₂ eq.
– Conformità ambientale: Green Premium™, REACh, RoHS, WEEE
– Certificazioni: IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 14, CCC, EAC, uso in ambienti marittimi
– Compatibilità con normative: IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ, IEC 60335-1:Clause 30.2
– Resistenza al fuoco: 850°C conforme a IEC 60695-2-1
– Tenuta al fuoco: V1 conforme a UL 94
– Resistenza di isolamento: > 10 MΩ per circuito di segnalazione
– Tempo di non sovrapposizione: 1,5 ms all’attivazione e disattivazione tra contatti NC e NO
– Velocità operativa massima: 3600 cicli/ora a <60°C
– Resistenza al fuoco: V1 conforme a UL 94
– Impronta di carbonio: 67 kg CO₂ eq.
– Conformità ambientale: Green Premium™, REACh, RoHS, WEEE
– Certificazioni: IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, CSA C22.2 No 14, CCC, EAC, uso in ambienti marittimi
– Compatibilità con normative: IEC 60335-2-40:Annex JJ, UL 60335-2-40:Annex JJ, IEC 60335-1:Clause 30.2
– Resistenza al fuoco: 850°C conforme a IEC 60695-2-1
– Tenuta al fuoco: V1 conforme a UL 94
– Resistenza di isolamento: > 10 MΩ per circuito di segnalazione
– Tempo di non sovrapposizione: 1,5 ms all’attivazione e disattivazione tra contatti NC e NO
– Velocità operativa massima: 3600 cicli/ora a <60°C
– Resistenza al fuoco: V1 conforme a
