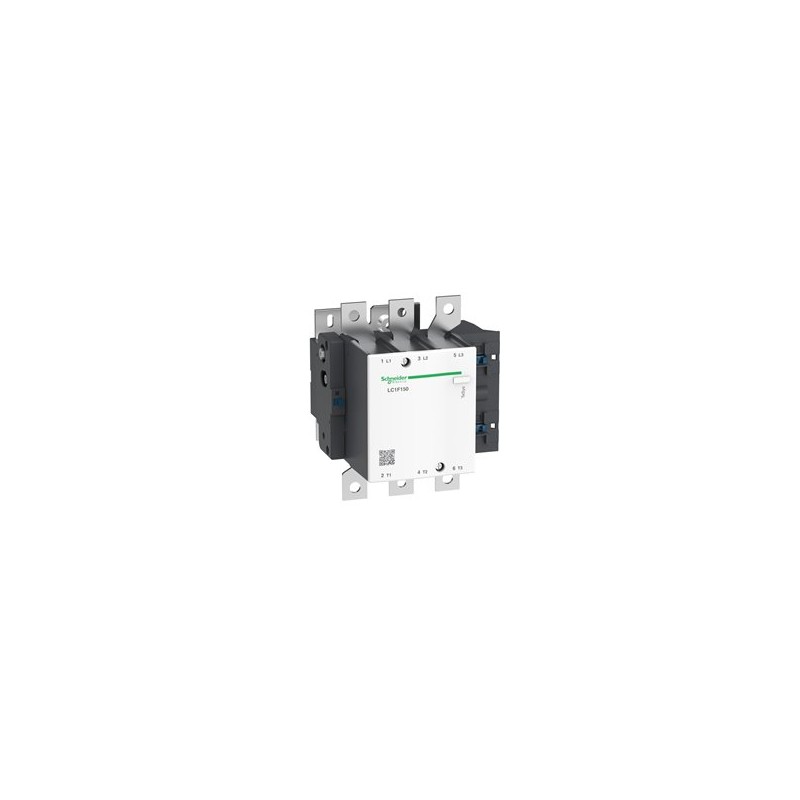

SCHNEIDER LC1F150

Descrizione del Prodotto

Il contattore Schneider Electric LC1F150 è un dispositivo a 3 poli progettato per il controllo di motori e carichi resistivi. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

Caratteristiche Principali

– **Corrente Nominale di Esercizio (AC-3):** 150 A a 55°C per tensioni fino a 440 V. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

– **Corrente Nominale di Esercizio (AC-1):** 250 A a 40°C per tensioni fino a 440 V. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

– **Potenza Nominale del Motore:** Fino a 75 kW a 400 V in AC-3. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

– **Tensione Nominale di Isolamento (Ui):** 1000 V secondo IEC 60947-4-1. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

– **Tensione Nominale di Tenuta agli Impulsi (Uimp):** 8 kV. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

Configurazione dei Contatti

– **Numero di Poli:** 3. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

– **Composizione dei Contatti:** 3 NO (Normalmente Aperti). ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

Montaggio e Connessioni

– **Tipo di Montaggio:** Montaggio a pannello. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

– **Connessioni del Circuito di Potenza:** Morsetti a vite per cavi fino a 120 mm² o barre di distribuzione da 25 x 3 mm. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

– **Connessioni del Circuito di Controllo:** Morsetti a vite per cavi da 1 a 4 mm². ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

Prestazioni Operative

– **Durata Meccanica:** 10 milioni di cicli. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

– **Frequenza Massima di Operazione:** Fino a 2400 cicli/ora a 55°C. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

– **Tempo di Chiusura:** 35 ms con bobina LX1/LX9. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

– **Tempo di Apertura:** 130 ms con bobina LX1/LX9. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

Compatibilità e Accessori

– **Bobine Compatibili:** LX1F (AC 50/60 Hz), LX9F, LX4F, LXEF. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

– **Accessori Disponibili:** Ampia gamma di blocchi aggiuntivi e accessori per personalizzare l’installazione. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

Certificazioni e Conformità

– **Certificazioni:** IEC, UL, CSA, CCC, EAC, certificazioni per uso marittimo. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

– **Conformità Ambientale:** Green Premium (RoHS/REACH). ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

Dimensioni e Peso

– **Larghezza:** 163,5 mm. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

– **Altezza:** 170 mm. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

– **Profondità:** 171 mm. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

– **Peso Netto:** 3,83 kg. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

Note Aggiuntive

– **Data di Fine Commercializzazione:** 18 novembre 2022. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))

– **Sostituzioni Raccomandate:** Consultare il sito ufficiale di Schneider Electric per alternative aggiornate. ([se.com](https://www.se.com/it/it/product/LC1F150/contattore-senza-bobina-lc1f-f-3-150-a-ac3-440v/?utm_source=openai))
