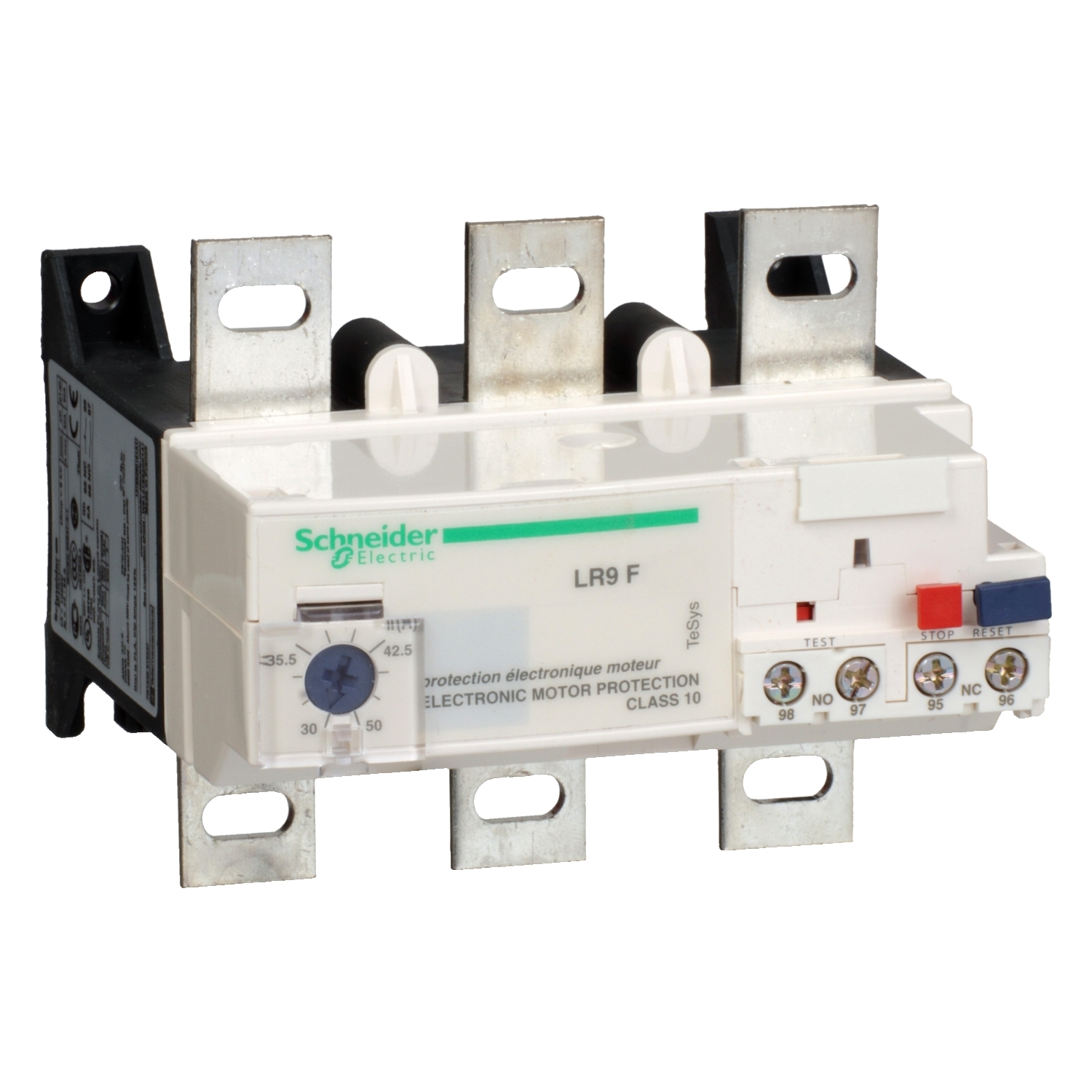

SCHNEIDER LR9F5369

Descrizione del Prodotto

Il relè di sovraccarico termico elettronico Schneider Electric TeSys LR9F5369 è progettato per la protezione dei motori elettrici. Offre una regolazione della protezione termica da 90 a 150 A e appartiene alla classe di sgancio 10, conforme alla norma IEC 60947-4.

Caratteristiche Principali

– Gamma di regolazione della protezione termica: 90…150 A

– Classe di sgancio: 10

– Compatibilità con contattori: LC1F115…LC1F185

– Tipo di rete: CA

– Frequenza di rete: 50/60 Hz

– Sensibilità alla mancanza di fase: sgancio in 4 s ± 20% conforme a IEC 60947-4-1

– Reset manuale sul relè frontale

– Comandi: manopola di regolazione della corrente a pieno carico, pulsante di test rosso, pulsante di reset rosso, pulsante di arresto

– Segnalazione locale: indicatore di scatto

– Compensazione della temperatura: da -20 a 70 °C

– Consumo di corrente: ≤ 5 mA a vuoto

– Capacità di commutazione per allarme: 0…150 mA

– Caduta di tensione massima: <2,5 V in stato chiuso

Connessioni e Terminali

– Circuito di controllo: morsetti a vite per cavi da 0,75 a 2,5 mm² (flessibili con capocorda o rigidi)

– Circuito di potenza: terminali ad anello M8

– Coppia di serraggio: circuito di controllo 1,2 N·m; circuito di potenza 18 N·m

Dimensioni e Peso

– Altezza: 96 mm

– Larghezza: 115 mm

– Profondità: 123,5 mm

– Peso netto: 0,885 kg

Certificazioni e Standard

– Standard: VDE 0660, IEC 60255-17, IEC 60947-4-1, IEC 60255-8, EN 60947-4-1

– Certificazioni: UL, CSA, UKCA

– Grado di protezione IP: IP20 conforme a IEC 60529 e VDE 0106

Condizioni Ambientali

– Temperatura ambiente per il funzionamento: da -20 a 55 °C conforme a IEC 60255-8

– Temperatura ambiente per lo stoccaggio: da -40 a 85 °C

– Altitudine operativa: ≤ 2000 m senza declassamento

– Resistenza al fuoco: 850 °C conforme a IEC 60695-2-1

Compatibilità Ambientale

– Conforme alle normative RoHS e REACh

– Etichetta Green Premium™ che garantisce prestazioni ambientali avanzate

Note Aggiuntive

Il prodotto è stato dichiarato fuori produzione il 18 novembre 2022. Si consiglia di verificare la disponibilità di eventuali sostituzioni o alternative compatibili.

Per ulteriori dettagli, consultare la documentazione tecnica ufficiale di Schneider Electric.
