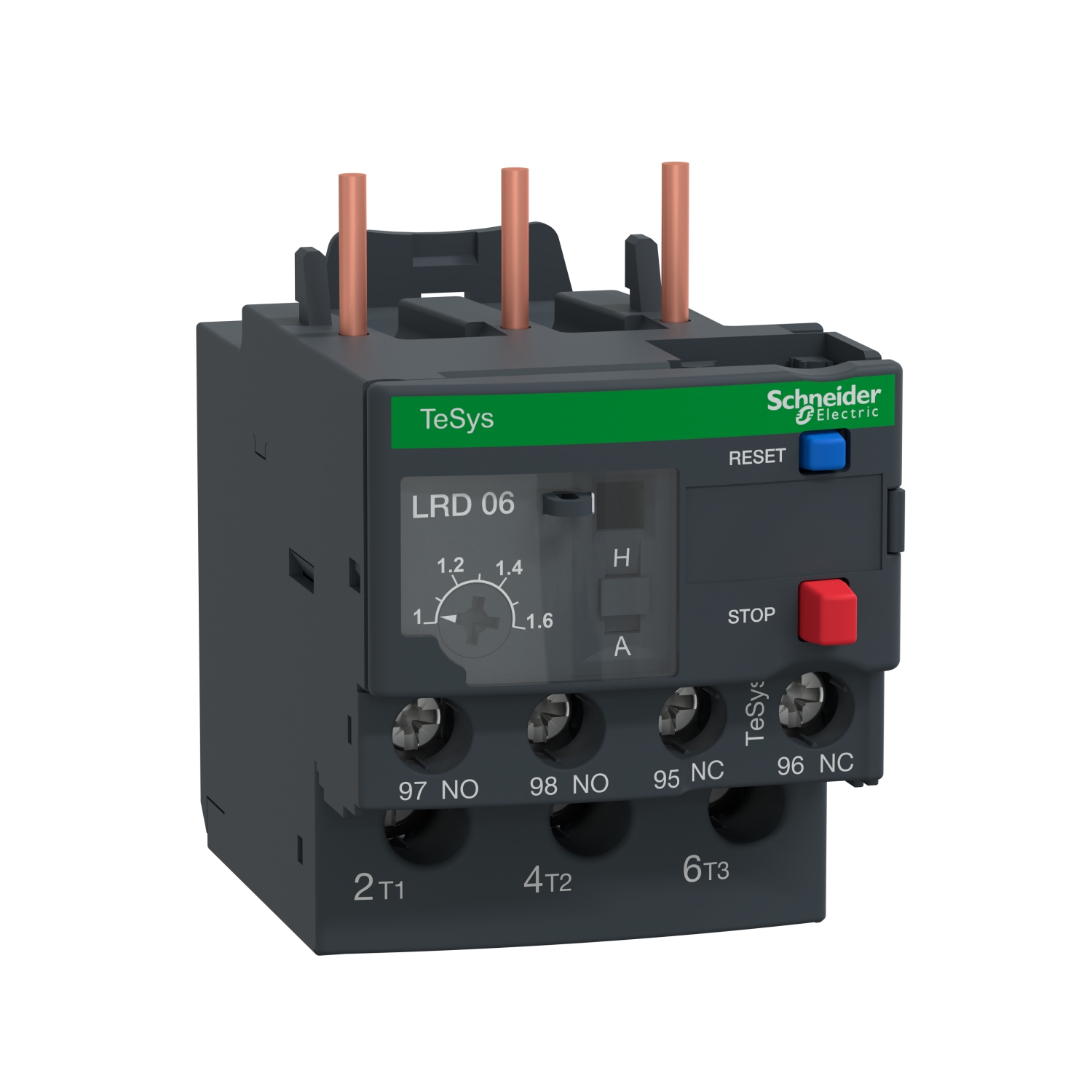

SCHNEIDER LRD06

Descrizione del Prodotto

Il relè di sovraccarico termico TeSys LRD06 di Schneider Electric è progettato per proteggere i motori elettrici da sovraccarichi e squilibri di fase. È compatibile con i contattori TeSys D e offre una protezione affidabile per motori con potenza compresa tra 0,25 e 0,55 kW a 400 V.

Caratteristiche Principali

– Campo di regolazione della protezione termica: 1…1,6 A
– Classe di intervento: 10A
– Protezione differenziale con rilevamento dello squilibrio di fase
– Pulsanti di test e reset manuali
– Opzione di reset automatico
– Contatto ausiliario di sgancio (1 NO + 1 NC)
– Indicatore meccanico di stato
– Montaggio diretto sui morsetti inferiori dei contattori TeSys LC1D09-D38
– Larghezza compatta di 45 mm

Specifiche Tecniche

– Tensione nominale di isolamento (Ui): 690 V conformemente a IEC 60947-4-1
– Frequenza di rete: 0…400 Hz
– Corrente termica nominale (Ith): 5 A per il circuito di segnalazione
– Corrente ammissibile: 3 A a 120 V AC-15; 0,22 A a 125 V DC-13 per il circuito di segnalazione
– Tensione nominale di esercizio (Ue): 690 V AC 0…400 Hz per il circuito di potenza
– Tensione nominale di tenuta agli impulsi (Uimp): 6 kV
– Sensibilità alla mancanza di fase: intervento al 130% di Ir su due fasi, l’ultima a 0
– Compensazione della temperatura: da -20 a 60 °C
– Grado di protezione: IP20 secondo IEC 60529
– Dimensioni: altezza 66 mm, larghezza 45 mm, profondità 70 mm
– Peso netto: 0,124 kg

Certificazioni e Conformità

– Conformità agli standard: IEC 60947-4-1, IEC 60947-5-1, UL 60947-4-1, UL 60947-5-1, CSA C22.2 No 60947-4-1, CSA C22.2 No 60947-5-1, GB/T 14048.4, GB/T 14048.5, EN 50495
– Certificazioni: IEC, UL, CSA, CCC, EAC, BV, RINA, DNV-GL, LROS (Lloyd’s Register of Shipping), ATEX INERIS, UKCA

Informazioni Ambientali

– Etichetta Green Premium™: impegno di Schneider Electric per fornire prodotti con prestazioni ambientali di alto livello
– Privo di SVHC secondo REACh
– Privo di metalli pesanti tossici
– Privo di mercurio
– Conformità RoHS

Documentazione Tecnica

– Scheda tecnica del prodotto
– Dichiarazione REACh
– Dichiarazione RoHS UE
– Profilo ambientale del prodotto
– Informazioni sul fine vita del prodotto
