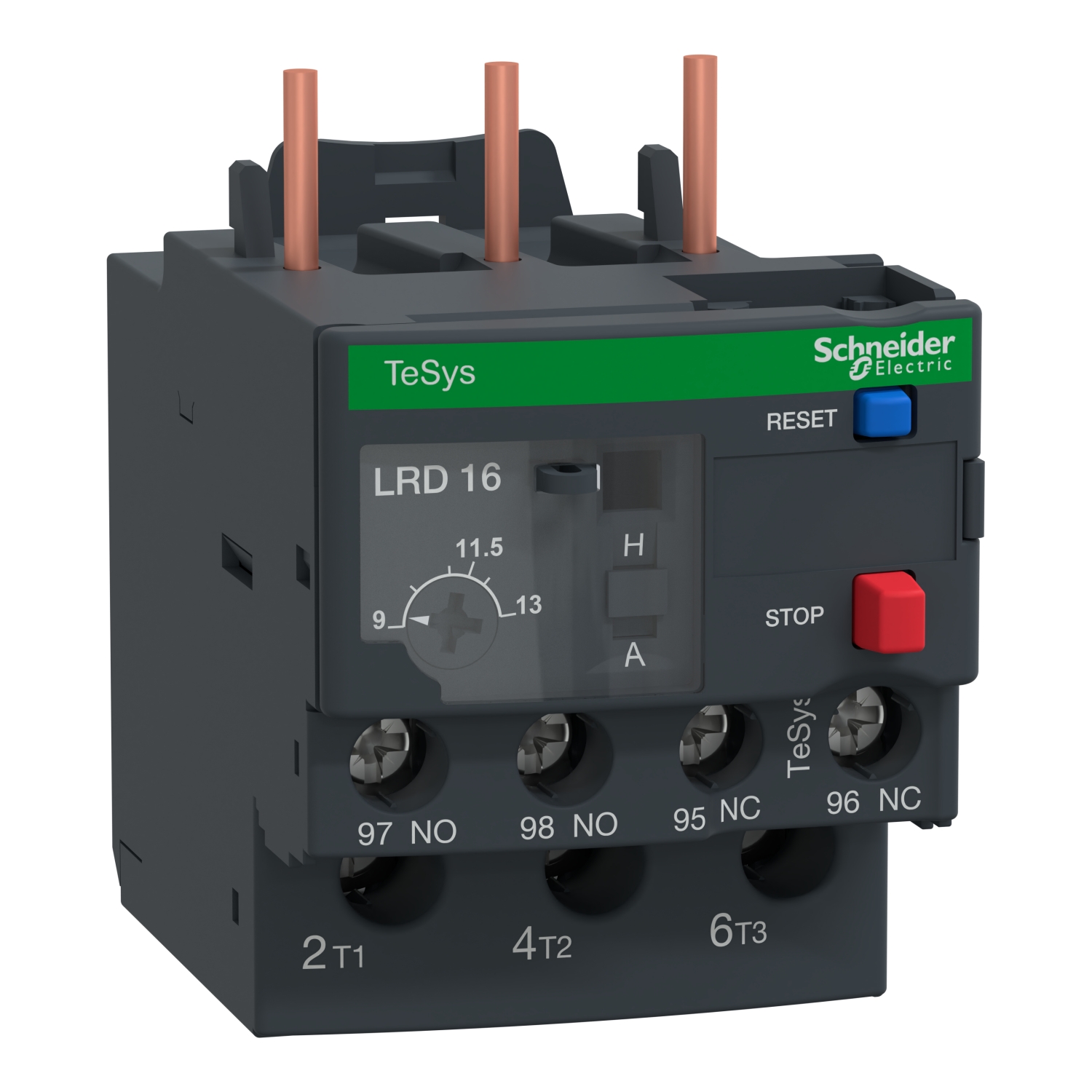

SCHNEIDER LRD16

Descrizione del Prodotto

Il relè di sovraccarico termico TeSys LRD16 di Schneider Electric è progettato per proteggere i motori elettrici da sovraccarichi e squilibri di fase. È compatibile con i contattori TeSys D e offre una protezione affidabile per motori fino a 5,5 kW a 400 V, con un campo di regolazione termica da 9 a 13 A e una classe di intervento 10A.

Caratteristiche Principali

– Campo di regolazione della protezione termica: 9…13 A

– Classe di intervento: 10A

– Protezione da squilibrio di fase

– Pulsanti di test e reset manuali

– Reset automatico

– Contatto ausiliario di sgancio

– Indicatore meccanico

Specifiche Tecniche

– Tensione nominale di isolamento [Ui]: 690 V secondo IEC 60947-4-1

– Frequenza di rete: 0…400 Hz

– Montaggio: Diretto sui morsetti inferiori di un contattore TeSys LC1D12-D38

– Composizione dei contatti ausiliari: 1 NO + 1 NC

– Corrente termica convenzionale: 5 A per circuito di segnalazione

– Tensione nominale di tenuta all’impulso [Uimp]: 6 kV

– Sensibilità al guasto di fase: Intervento al 130% di Ir su due fasi, l’ultima a 0

– Compensazione della temperatura: -20…60 °C

– Grado di protezione IP: IP20 secondo IEC 60529

Dimensioni e Peso

– Altezza: 66 mm

– Larghezza: 45 mm

– Profondità: 70 mm

– Peso: 0,124 kg

Certificazioni

– IEC

– UL

– CSA

– CCC

– EAC

– BV

– RINA

– DNV-GL

– LROS (Lloyd’s Register of Shipping)

– ATEX INERIS

– UKCA

Informazioni Ambientali

– Impronta di carbonio: 13 kg CO₂ eq.

– Confezione realizzata con cartone riciclato (contenuto minimo del 70%)

– Conforme alle normative RoHS e REACH

Applicazioni

Il relè LRD16 è ideale per la protezione di motori in applicazioni industriali, infrastrutture ed edifici, offrendo protezione contro sovraccarichi, stallo e perdita di fase del motore.

Documentazione

Per ulteriori dettagli tecnici e informazioni sull’installazione, consultare la scheda tecnica del prodotto disponibile sul sito ufficiale di Schneider Electric.
