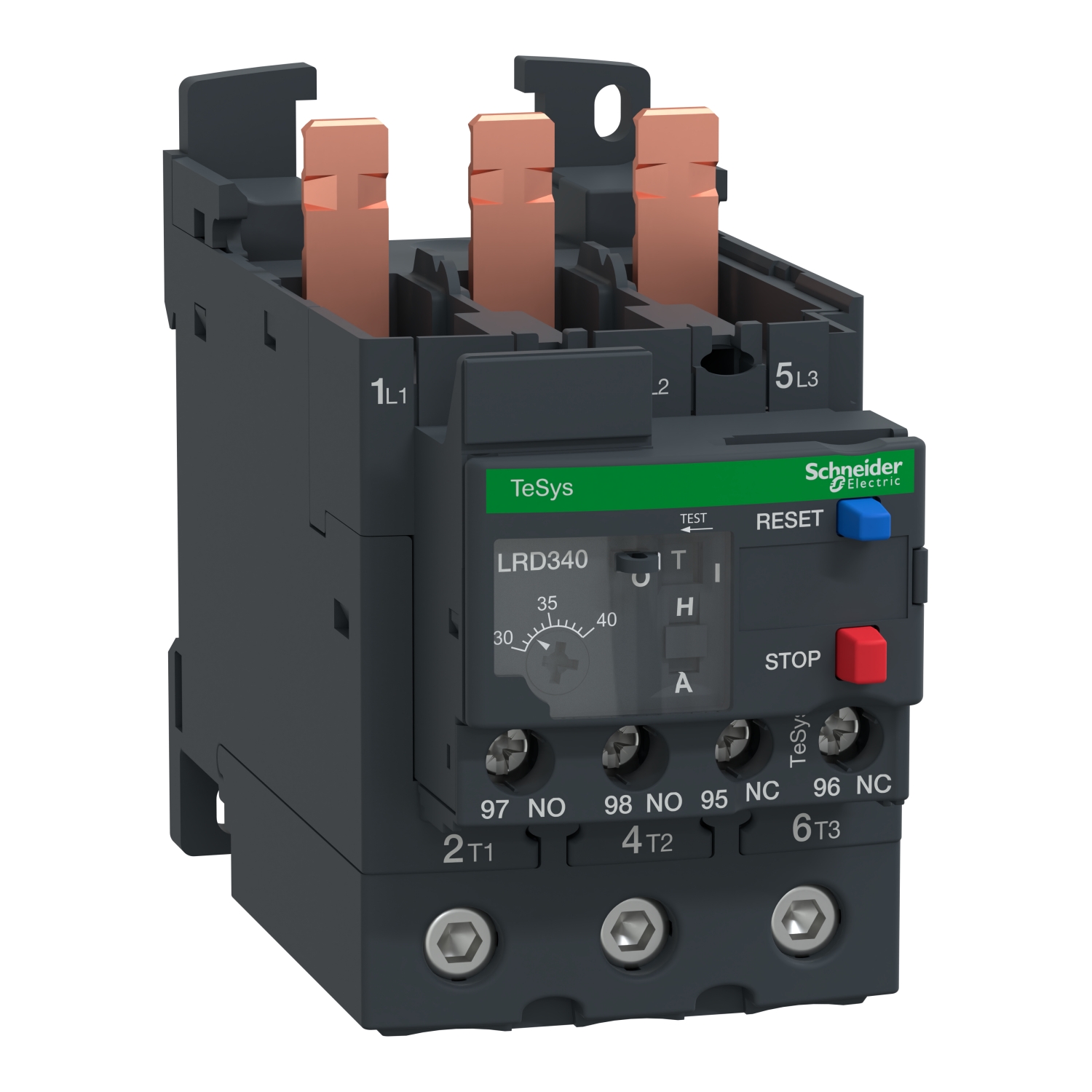

SCHNEIDER LRD340

Descrizione del Prodotto

Il LRD340 è un relè di sovraccarico termico differenziale della serie TeSys LRD di Schneider Electric, progettato per la protezione dei motori contro sovraccarichi e squilibri di fase. È compatibile con i contattori TeSys D e offre una regolazione termica da 30 a 40 A, con una classe di intervento 10A.

Caratteristiche Tecniche

– Gamma di regolazione termica: 30…40 A
– Classe di intervento: 10A conforme a IEC 60947-4-1
– Compatibilità: Contattori TeSys D (LC1D40A, LC1D50A, LC1D65A)
– Tipo di rete: AC e DC
– Frequenza di rete: 0…400 Hz
– Tensione nominale di isolamento [Ui]: 690 V conforme a IEC 60947-4-1
– Composizione contatti ausiliari: 1 NO + 1 NC
– Corrente termica convenzionale in aria [Ith]: 5 A per circuito di segnalazione
– Montaggio: Diretto sotto il contattore, su piastra o guida con accessori specifici
– Connessioni: Circuito di controllo con morsetti a vite; circuito di potenza con connettori EverLink per viti BTR
– Dimensioni: Altezza 70 mm, Larghezza 55 mm, Profondità 123 mm
– Peso: 0,375 kg
– Temperatura di funzionamento: -20…60 °C senza derating
– Grado di protezione: IP20 conforme a IEC 60529
– Certificazioni: IEC, UL, CSA, CCC, EAC, DNV-GL, RMRS, EU-RO MR, LROS (Lloyd’s Register of Shipping), ATEX INERIS, UKCA
– Conformità ambientale: Green Premium, RoHS, REACh

Funzioni e Vantaggi

– Protezione motore: Protegge i motori da sovraccarichi e squilibri di fase.
– Reset manuale e automatico: Pulsanti dedicati per test e reset, con possibilità di reset automatico.
– Indicatore meccanico: Segnala visivamente lo stato di intervento del relè.
– Installazione versatile: Può essere montato direttamente sotto il contattore o su piastra/guida con accessori specifici.
– Connessioni affidabili: Utilizza connettori EverLink per garantire una connessione sicura e duratura.
– Compatibilità globale: Certificato secondo vari standard internazionali, adatto per applicazioni in tutto il mondo.

Applicazioni

Il relè LRD340 è ideale per la protezione di motori in applicazioni industriali, garantendo sicurezza e affidabilità nel funzionamento dei sistemi motorizzati.

Documentazione e Risorse

Per ulteriori dettagli tecnici, istruzioni di montaggio e dichiarazioni di conformità, si prega di consultare la documentazione ufficiale disponibile sul sito del produttore.
