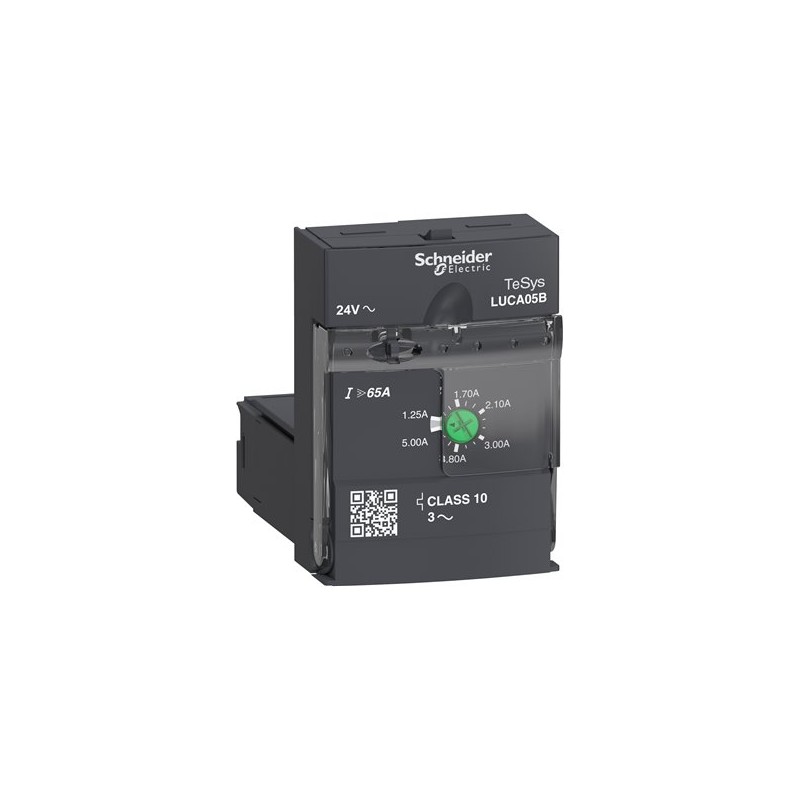

SCHNEIDER LUCA05B

Descrizione del Prodotto

L’unità di controllo standard LUCA05B di Schneider Electric è progettata per essere inserita nelle basi di potenza LUB12, LUB32 o LUB38, formando così un controllore avviatore TeSys U. È ideale per applicazioni con motori trifase fino a 1,5 kW a 400 V AC. Fornisce una protezione completa per i motori, con una corrente nominale regolabile tra 1,25 e 5 A, classe di sgancio per sovraccarico 10, protezione da cortocircuito a 13 volte la corrente nominale massima (Irmax), sovracorrente a 14,2 volte la corrente nominale (Ir), perdita di fase e guasto di isolamento (protezione solo delle apparecchiature). L’unità richiede una tensione di controllo di 24 V AC, fornita attraverso i terminali di controllo A1/A2 situati nella base di potenza. È certificata quando utilizzata in combinazione con una base di potenza LUB, conforme agli standard IEC, UL, CSA, CCC, EAC e per applicazioni marine. Inoltre, è conforme alla certificazione Green Premium (RoHS/REACh).

Caratteristiche Tecniche

– Gamma di regolazione della protezione termica: 1,25…5 A
– Classe di sgancio per sovraccarico termico: Classe 10 conforme a IEC 60947-6-2
– Tensione del circuito di comando [Uc]: 24 V AC
– Frequenza di rete: 40…60 Hz
– Tipo di carico: Motore trifase auto-raffreddato
– Potenza motore: 1,5 kW a 400…440 V AC 50/60 Hz; 2,2 kW a 500 V AC 50/60 Hz; 3 kW a 690 V AC 50/60 Hz
– Protezione da sovraccarico e cortocircuito: Sì
– Protezione da perdita di fase: Sì
– Protezione da guasto di isolamento: Sì (protezione solo delle apparecchiature)
– Consumo tipico di corrente: 140 mA a 24 V AC durante la chiusura con LUB12; 220 mA a 24 V AC durante la chiusura con LUB32 o LUB38
– Dissipazione di calore: 2 W per circuito di controllo con LUB12; 3 W per circuito di controllo con LUB32 o LUB38
– Tempo di funzionamento: 35 ms per apertura e 70 ms per chiusura con LUB12, LUB32 o LUB38
– Norme: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 (con allargatore di fase), CSA C22.2 No 60947-4-1 (con allargatore di fase)
– Certificazioni prodotto: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marina
– Tensione nominale di isolamento [Ui]: 690 V conforme a IEC 60947-6-2; 600 V conforme a UL 60947-4-1 e CSA C22.2 No 60947-4-1
– Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a IEC 60947-6-2
– Separazione sicura del circuito: 400 V SELV tra circuiti ausiliari e di controllo conforme a IEC 60947-1; 400 V SELV tra circuito ausiliario o di controllo e circuito principale conforme a IEC 60947-1
– Tipo di fissaggio: Innesto (lato anteriore)
– Dimensioni (L x A x P): 45 mm x 66 mm x 60 mm
– Peso prodotto: 0,135 kg

Applicazioni

Questa unità di controllo è adatta per il controllo e la protezione di motori trifase in applicazioni industriali, offrendo una soluzione modulare e “plug & play” che facilita la manutenzione e l’installazione rapida.

Benefici

– Protezione completa del motore contro sovraccarichi, cortocircuiti, perdita di fase e guasti di isolamento.
– Struttura modulare che consente una manutenzione rapida e semplice.
– Compatibilità con diverse basi di potenza per una maggiore flessibilità nelle applicazioni.
– Conformità a numerosi standard internazionali, garantendo affidabilità e sicurezza.

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione tecnica fornita dal produttore.
