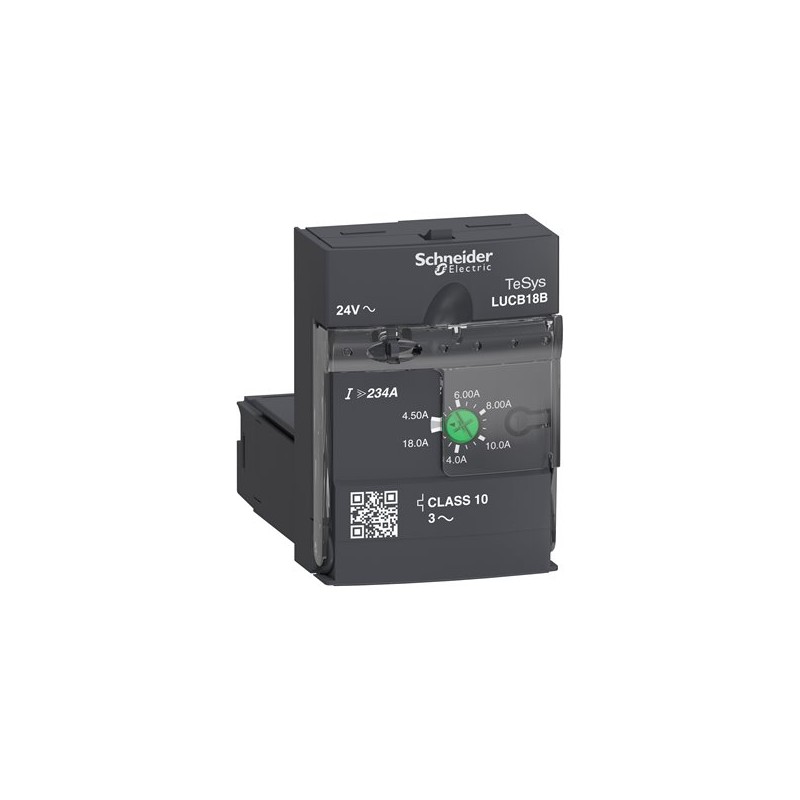

SCHNEIDER LUCB18B

Descrizione del Prodotto

L’unità di controllo avanzata TeSys U LUCB18B di Schneider Electric è progettata per essere inserita nelle basi di potenza LUB32, LUB38, LUB320 e LUB380, formando così un controller per avviatori TeSys U. È adatta per applicazioni con motori trifase fino a 7,5 kW a 400 V. Fornisce protezione completa ai motori con una corrente nominale regolabile da 4,5 a 18 A, classe di intervento per sovraccarico 10, protezione da cortocircuito fino a 13 volte la corrente nominale massima, sovracorrente fino a 14,2 volte la corrente nominale, protezione contro la perdita di fase e guasti di isolamento. Inoltre, offre funzionalità diagnostiche avanzate, tra cui un allarme di sovraccarico termico gestibile tramite un modulo di funzione aggiuntivo (da ordinare separatamente) e un pulsante di test per la simulazione del sovraccarico. L’unità è progettata per essere utilizzata con una tensione di controllo di 24 V AC, collegata tramite i morsetti di controllo A1/A2 situati nella base di potenza. È certificata quando utilizzata in combinazione con una base di potenza LUB, conforme agli standard IEC, UL, CSA, CCC, EAC e Marine.

Caratteristiche Tecniche

• Intervallo di regolazione della protezione termica:

  4,5…18 A

• [Uc] Tensione del circuito di controllo:

  24 V AC

• Tipo di carico:

  Motore trifase auto-ventilato

• Classe di sovraccarico termico:

  Classe 10

• Protezione contro sovraccarico e cortocircuito:

  Sì

• Unità di controllo include componenti elettronici e quadrante di regolazione della corrente:

  Sì

• Struttura modulare plug & play per una manutenzione rapida:

  Sì

• Corrente nominale permanente Iu:

  18 A

• Numero di poli:

  3

• Funzione dell’attivatore di cortocircuito:

  Non ritardato

• Valore iniziale del campo di regolazione dell’attivatore di cortocircuito non ritardato:

  234 A

• Valore finale del campo di regolazione dell’attivatore di cortocircuito non ritardato:

  234 A

• Con funzione di protezione dalle dispersioni verso terra:

  Sì

• Tipo di tensione per l’azionamento:

  AC

• Tensione di alimentazione pilota nominale Us per AC 50 Hz:

  24 V

• Tensione di alimentazione pilota nominale Us per AC 60 Hz:

  24 V

• Serie:

  TeSys Ultra

• Produttore:

  Schneider Electric

Certificazioni

• CE

• UL

• CSA

• CCC

• EAC

• ASEFA

• ATEX

• Marine

Dimensioni

• Altezza:

  66 mm

• Larghezza:

  45 mm

• Profondità:

  60 mm

Condizioni Ambientali

• Temperatura ambiente per funzionamento:

  -25…70 °C

• Temperatura ambiente per stoccaggio:

  -40…85 °C

• Altitudine operativa:

  Fino a 2000 m

Grado di Protezione

• IP20:

  Pannello frontale e terminali cablati

• IP40:

  Pannello frontale al di fuori della zona di connessione

Compatibilità

• Basi di potenza compatibili:

  LUB32, LUB38, LUB320, LUB380

• Contattore inversore compatibile:

  LU2B32B

Funzioni Disponibili

• Protezione contro sovraccarico e cortocircuito

• Protezione contro la perdita di fase e lo squilibrio di fase

• Reset manuale

• Protezione contro i guasti a terra

Standard di Conformità

• EN 60947-6-2

• IEC 60947-6-2

• UL 60947-4-1, con barriera di fase

• CSA C22.2 No 60947-4-1, con barriera di fase

Sostenibilità

• Etichetta Green Premium:

  Prodotto conforme alle normative ambientali più recenti

• Conforme alla direttiva RoHS dell’UE:

  Sì, con esenzioni

• Conforme al regolamento REACh:

  Sì

• Mercury free:

  Sì

• Imballaggio sostenibile:

  Sì

Note

Per ulteriori dettagli tecnici e documentazione, si consiglia di consultare il sito ufficiale di Schneider Electric o contattare un rappresentante autorizzato.
