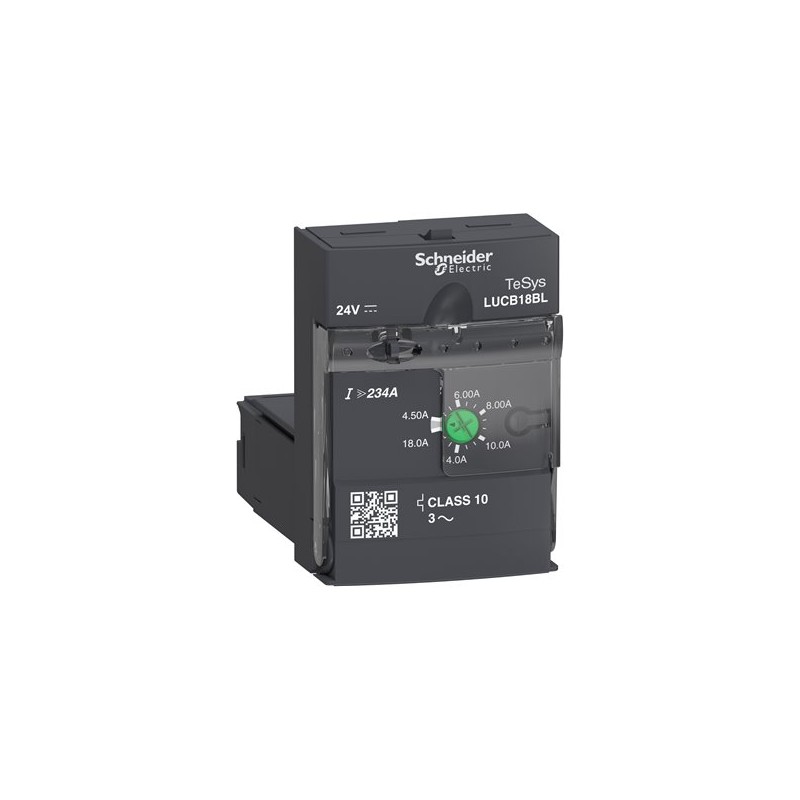

SCHNEIDER LUCB18BL

Descrizione del Prodotto

L’unità di controllo avanzata LUCB18BL di Schneider Electric fa parte della gamma TeSys Ultra. È progettata per il controllo e la protezione di motori trifase con correnti nominali comprese tra 4,5 e 18 A, offrendo funzioni avanzate di protezione e diagnostica.

Caratteristiche Principali

– **Gamma di regolazione della protezione termica:** 4,5…18 A

– **Tensione del circuito di comando [Uc]:** 24 V CC

– **Tipo di carico:** Motore trifase – raffreddamento: autoraffreddato

– **Classe di sgancio per sovraccarico termico:** Classe 10 conforme a IEC 60947-6-2

– **Funzioni disponibili:** Protezione da sovraccarico e cortocircuito, protezione differenziale, protezione da errori e squilibri di fase, reset manuale

Compatibilità

– **Basi di potenza compatibili:** LUB32, LUB38, LUB320, LUB380

– **Contattori reversibili compatibili:** LU2B32BL, LU2B38BL

Specifiche Tecniche

– **Tensione nominale di impiego [Ue]:** 690 V CA

– **Frequenza di rete:** 40…60 Hz

– **Potenza motore in kW:**

– 7,5 kW a 400…440 V CA 50/60 Hz

– 9 kW a 500 V CA 50/60 Hz

– 15 kW a 690 V CA 50/60 Hz

– **Soglia di sgancio:** 14,2 x Ir ± 20%

– **Sensibilità mancanza di fase:** Sì

– **Limiti tensione circuito di controllo:**

– 20…27 V per CC circuito 24 V in funzionamento

– 14,5 V per CC circuito 24 V diseccitazione

– **Consumo tipico di corrente:**

– 220 mA a 24 V CC I massimo durante la chiusura con LUB32

– 220 mA a 24 V CC I massimo durante la chiusura con LUB38

– 80 mA a 24 V CC I rms fissato con LUB32

– 80 mA a 24 V CC I rms fissato con LUB38

– **Dissipazione di calore:**

– 3 W per circuito di controllo con LUB32

– 3 W per circuito di controllo con LUB38

– **Tempo di funzionamento:**

– 35 ms apertura con LUB32 per circuito di controllo

– 35 ms apertura con LUB38 per circuito di controllo

– 70 ms chiusura con LUB32 per circuito di controllo

– 70 ms chiusura con LUB38 per circuito di controllo

Norme e Certificazioni

– **Norme:** EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 (con allargatore di fase), CSA C22.2 No 60947-4-1 (con allargatore di fase)

– **Certificazioni prodotto:** CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marina

Dimensioni e Montaggio

– **Tipo di fissaggio:** Innesto (lato anteriore)

– **Larghezza:** 45 mm

– **Altezza:** 66 mm

– **Profondità:** 60 mm

– **Peso prodotto:** 0,135 kg

Informazioni Ambientali

– **Impronta di carbonio (kg CO₂ eq, ciclo di vita totale):** 23

– **Contenuto di metallo riciclato a livello di prodotto:** 0%

– **Imballaggio realizzato con cartone riciclato:** Sì

– **Programma di ritiro a fine vita:** No

Per ulteriori dettagli, consultare la documentazione ufficiale di Schneider Electric.
