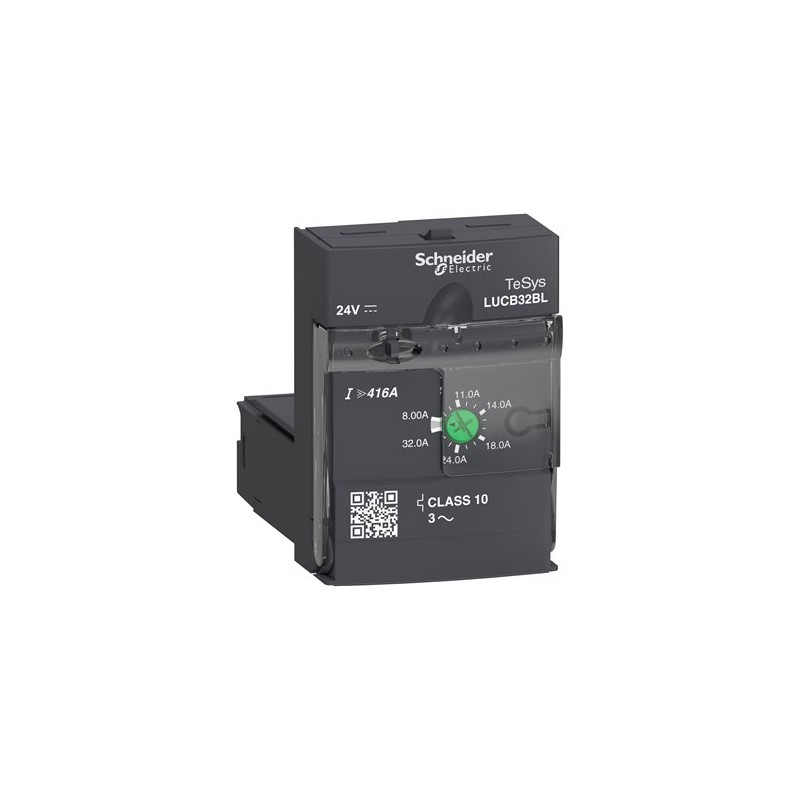

SCHNEIDER LUCB32BL

Descrizione del Prodotto

L’unità di controllo avanzata TeSys U LUCB32BL di Schneider Electric è progettata per applicazioni di controllo e protezione di motori trifase fino a 15 kW a 400 V. Fornisce protezione completa ai motori con corrente nominale regolabile tra 8 e 32 A, classe di intervento per sovraccarico 10, protezione da cortocircuito, sovracorrente, perdita di fase e guasto di isolamento. È compatibile con basi di potenza LUB32, LUB38, LUB320 e LUB380.

Caratteristiche Principali

– Gamma di prodotto: TeSys U

– Nome del prodotto: TeSys U

– Nome breve del dispositivo: LUCB

– Tipo di prodotto: Unità di controllo avanzata

– Applicazioni: Controllo e protezione motore

– Funzioni disponibili: Reset manuale, protezione da guasto di terra, protezione da errore e squilibrio di fase, protezione da sovraccarico e cortocircuito

– Compatibilità del prodotto: Basi di potenza LUB32, LUB38, LUB320, LUB380

– Tensione nominale di esercizio [Ue]: 690 V AC

– Frequenza di rete: 40…60 Hz

– Tipo di carico: Motore trifase – raffreddamento: auto-raffreddato

– Categoria di utilizzo: AC-43, AC-41, AC-44

– Potenza motore in kW: 15 kW a 400…440 V AC 50/60 Hz, 15 kW a 500 V AC 50/60 Hz, 18,5 kW a 690 V AC 50/60 Hz

– Intervallo di regolazione della corrente nominale del motore: 8…32 A

– Classe di intervento per sovraccarico termico: Classe 10 – limite di frequenza: 40…60 Hz – compensazione della temperatura: -25…70 °C conforme a IEC 60947-6-2

– Soglia di intervento: 14,2 x Ir ± 20%

– Sensibilità alla mancanza di fase: Sì

– Tensione del circuito di controllo [Uc]: 24 V DC

Specifiche Complementari

– Limiti di tensione del circuito di controllo: 20…27 V per circuito DC 24 V in funzionamento, 14,5 V per circuito DC 24 V in diseccitazione

– Consumo tipico di corrente: 220 mA a 24 V DC I massimo durante la chiusura con LUB32, 80 mA a 24 V DC I rms sigillato con LUB32

– Dissipazione di calore: 3 W per circuito di controllo con LUB32

– Tempi di funzionamento: 35 ms apertura con LUB32 per circuito di controllo, 70 ms chiusura con LUB32 per circuito di controllo

– Reset: Manuale

– Norme: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1 (con barriera di fase), CSA C22.2 No 60947-4-1 (con barriera di fase)

– Certificazioni del prodotto: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine

– Tensione nominale di isolamento [Ui]: 690 V conforme a IEC 60947-6-2

– Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a IEC 60947-6-2

– Separazione sicura del circuito: 400 V SELV tra circuiti ausiliari e di controllo conforme a IEC 60947-1, 400 V SELV tra circuito ausiliario o di controllo e circuito principale conforme a IEC 60947-1

– Tipo di montaggio: Innesto (lato anteriore)

– Dimensioni: Larghezza 45 mm, Altezza 66 mm, Profondità 60 mm

– Codice di compatibilità: LUCB

Ambiente

– Grado di protezione IP: IP20 pannello frontale e terminali cablati, IP20 altre facce, IP40 pannello frontale fuori dalla zona di connessione

– Trattamento di protezione: TH

– Temperatura ambiente di funzionamento: -25…70 °C

– Temperatura ambiente di stoccaggio: -40…85 °C

– Altitudine massima di funzionamento: 2000 m

– Resistenza al fuoco: 960 °C per parti che supportano componenti attivi, 650 °C

– Resistenza agli urti: 10 gn poli di potenza aperti, 15 gn poli di potenza chiusi

– Resistenza alle vibrazioni: 2 gn 5…300 Hz poli di potenza aperti, 4 gn 5…300 Hz poli di potenza chiusi

– Resistenza alle scariche elettrostatiche: 8 kV livello 3 in aria, 8 kV livello 4 in contatto

– Onda di shock non dissipata: 1 kV in modalità serie, 2 kV in modalità comune

– Resistenza ai campi irradiati: 10 V/m 3

– Resistenza ai transitori veloci: 2 kV classe 3 collegamento serie, 4 kV classe 4 tutti i circuiti eccetto per collegamento serie

– Immunità ai campi radioelettrici: 10 V

– Immunità ai microinterruzioni: 3 ms

– Immunità alle cadute di tensione: 70% / 500 ms

Sostenibilità

– Stato dell’offerta sostenibile: Prodotto Green Premium

– Direttiva RoHS UE: Conforme

– Senza mercurio: Sì
