SCHNEIDER LUCC12BL

Descrizione del Prodotto

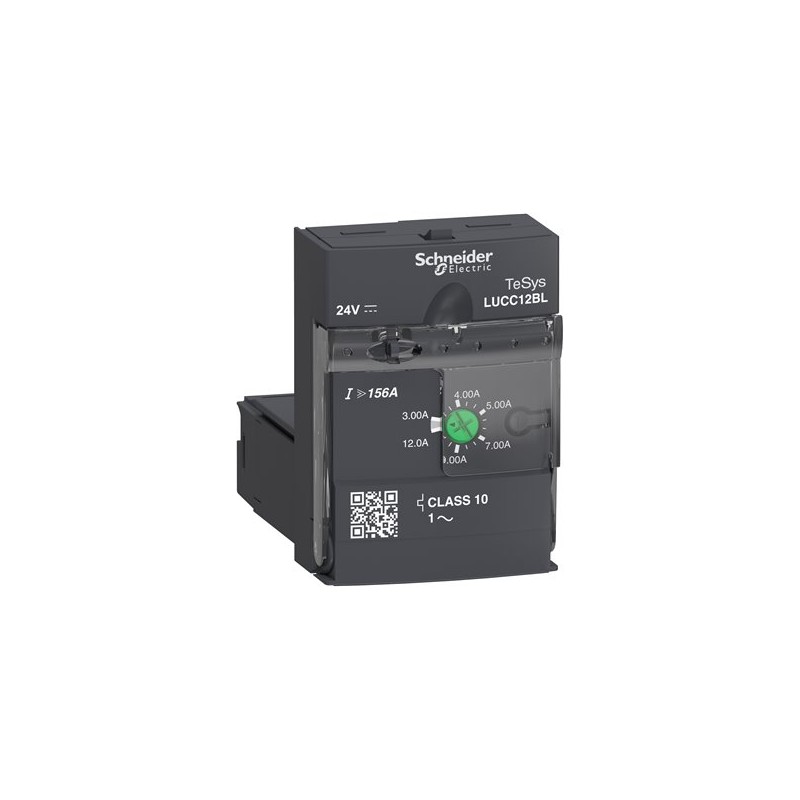

L’unità di controllo avanzata TeSys U LUCC12BL di Schneider Electric è progettata per essere inserita in una base di potenza LUB12 o LUB32, formando così un controllore avviatore TeSys U. È ideale per applicazioni su motori monofase fino a 2,2 kW a 400 V. Fornisce una protezione completa per motori con corrente nominale regolabile da 3 a 12 A, classe di intervento per sovraccarico 10, protezione da cortocircuito fino a 13 volte la corrente nominale massima (Irmax), sovracorrente fino a 14,2 volte Ir, protezione contro la perdita di fase e guasti di isolamento. L’unità è alimentata a 24 V CC attraverso la morsettiera di controllo situata nella base di potenza. È certificata quando utilizzata insieme a una base di potenza LUB, conforme agli standard IEC, UL, CSA, CCC, EAC e per applicazioni marine.

Caratteristiche Principali

– Tipo di avviatore motore: Altri

– Classe di intervento: Class 10

– Tensione di alimentazione pilota nominale Us per DC: 24 V

– Corrente d’esercizio nominale per AC-3, 400 V: 12 A

– Potenza d’esercizio nominale per AC-3, 400 V: 2,2 kW

Specifiche Tecniche

– Intervallo di regolazione sganciatore di sovraccarico: 3÷12 A

– Corrente nominale permanente Iu: 12 A

– Numero di poli: 3

– Funzione dell’attivatore di corto circuito: Non ritardato

– Con funzione di protezione dalle dispersioni verso terra: Sì

– Esecuzione protezione motore: Sganciatore termico/magnetico

– Tipo di tensione per l’azionamento: DC

– Tensione di alimentazione pilota nominale Us per DC: 24 V

– Larghezza: 45 mm

– Altezza: 66 mm

– Profondità: 60 mm

Certificazioni

– CE

– UL

– CSA

– CCC

– EAC

– ASEFA

– ATEX

– Marine

Documentazione

– Scheda tecnica

– Dichiarazione EPD (Environmental Product Declaration)

– Manuale d’installazione

– Dichiarazione RoHS

Note

Per ulteriori dettagli e documentazione, si consiglia di consultare il sito ufficiale di Schneider Electric o contattare un distributore autorizzato.
