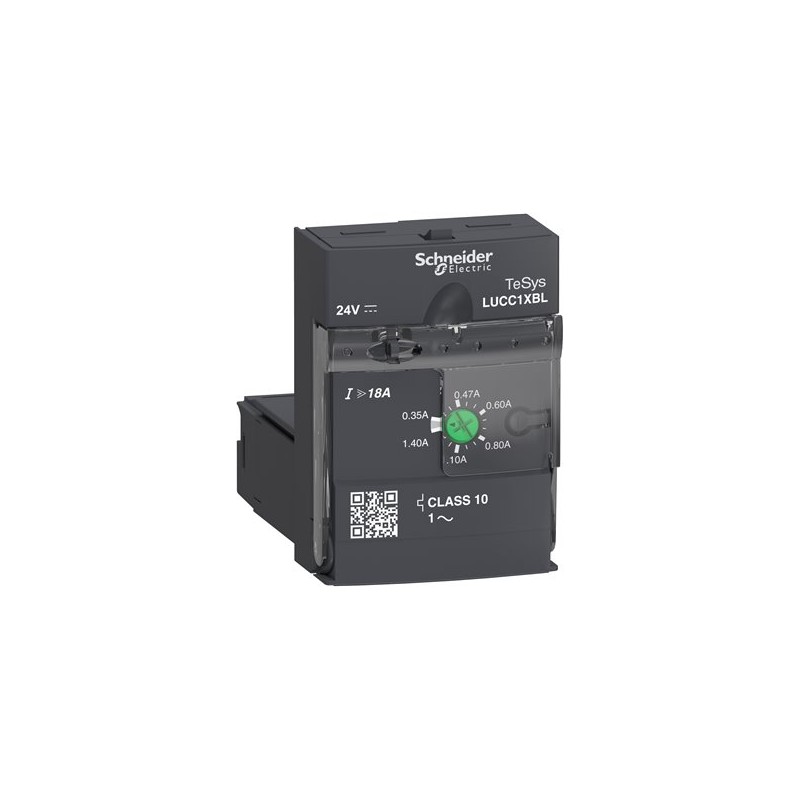

SCHNEIDER LUCC1XBL

Descrizione del Prodotto

L’unità di controllo avanzata LUCC1XBL di Schneider Electric è progettata per essere inserita nelle basi di potenza avanzate LUB120, LUB320 e LUB380, formando così un controller per starter TeSys U. È ideale per applicazioni con motori monofase fino a 0,09 kW a 400 V.

Caratteristiche Principali

– **Protezione Completa del Motore**: Fornisce protezione da sovraccarico termico (classe 10), cortocircuito (fino a 13 volte Irmax), sovracorrente (fino a 14,2 volte Ir), perdita di fase e guasto di isolamento.

– **Allarme di Sovraccarico Termico**: Include un allarme che può essere utilizzato localmente con un modulo LUFDA o da remoto con un modulo LULC.

– **Pulsante di Test**: Dispone di un pulsante per la simulazione del sovraccarico, facilitando le operazioni di manutenzione.

Specifiche Tecniche

– **Campo di Regolazione della Protezione Termica**: 0,35…1,4 A

– **Tensione del Circuito di Comando [Uc]**: 24 V CC

– **Frequenza di Rete**: 40…60 Hz

– **Tipo di Carico**: Motore monofase

– **Potenza Motore**: 0,09 kW a 400…440 V CA 50/60 Hz per motori monofase

– **Classe di Sgancio per Sovraccarico Termico**: Classe 10 conforme a IEC 60947-6-2

– **Soglia di Sgancio**: 14,2 x Ir ± 20%

– **Consumo Tipico di Corrente**: 130 mA a 24 V CC durante la chiusura con LUB12

– **Dissipazione di Calore**: 2 W per circuito di controllo con LUB12

– **Tempo di Funzionamento**: 35 ms per apertura e 70 ms per chiusura con LUB12

– **Reset**: Manuale

Certificazioni

– **Norme**: EN 60947-6-2, IEC 60947-6-2, UL 60947-4-1, CSA C22.2 No 60947-4-1

– **Certificazioni Prodotto**: CE, UL, CSA, CCC, EAC, ASEFA, ATEX, Marine

Dimensioni

– **Larghezza**: 45 mm

– **Altezza**: 66 mm

– **Profondità**: 60 mm

Compatibilità

– **Basi di Potenza Compatibili**: LUB12, LUB32, LUB38, LUB120, LUB320, LUB380

– **Contattori Inversori Compatibili**: LU2B12BL, LU2B32BL, LU2B38BL

Note Aggiuntive

Per il controllo dello starter, utilizzare una tensione di 24 V CC attraverso i morsetti di controllo A1/A2 situati nella base di potenza. L’unità è certificata quando utilizzata in combinazione con una base di potenza LUB.
