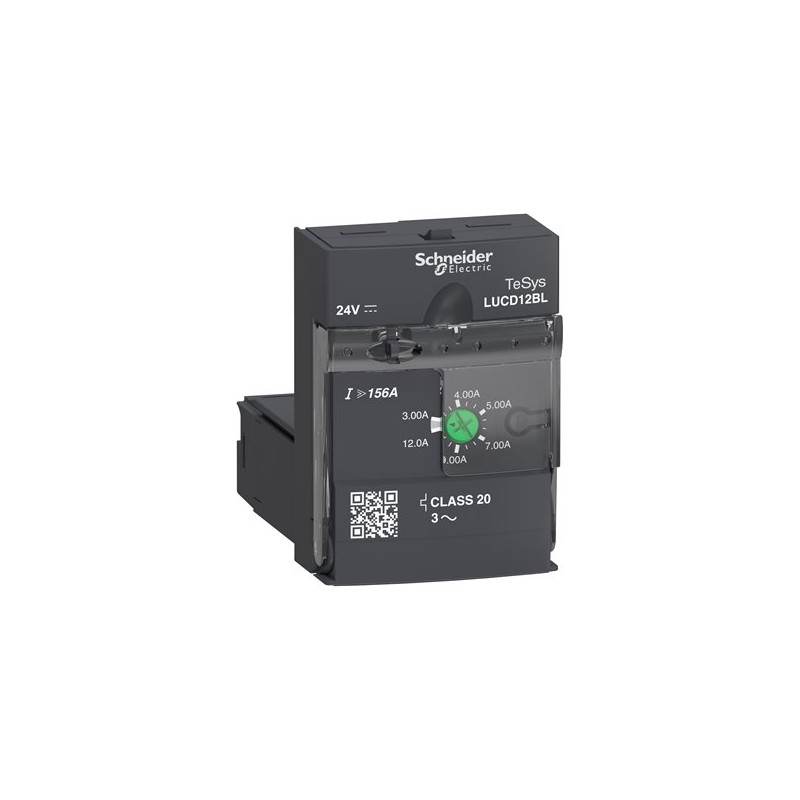

SCHNEIDER LUCD12BL

Descrizione del Prodotto

L’unità di controllo avanzata LUCD12BL di Schneider Electric è progettata per essere inserita in una base di potenza LUB12 o LUB32, formando così un controllore avviatore TeSys U. È adatta per applicazioni su motori trifase fino a 5,5 kW a 400 V. Fornisce una protezione completa per i motori con una corrente nominale regolabile tra 3 e 12 A, classe di sgancio per sovraccarico 20, protezione da cortocircuito a 13 volte la corrente nominale massima (Irmax), sovracorrente a 14,2 volte Ir, perdita di fase e guasto di isolamento (protezione solo delle apparecchiature). Inoltre, offre un allarme di sovraccarico termico utilizzabile localmente con un modulo LUFDA o da remoto con un modulo LULC, e un pulsante di prova per la simulazione del sovraccarico. L’unità di controllo richiede un’alimentazione a 24 V CC attraverso la morsettiera di controllo situata nella base di alimentazione. È certificata quando utilizzata insieme a una base di alimentazione LUB (IEC, UL, CSA, CCC, EAC, Marine) e conforme agli standard Green Premium (RoHS/REACh).

Caratteristiche Tecniche

– Intervallo di regolazione dello sganciatore di sovraccarico: 3…12 A
– Corrente nominale permanente (Iu): 12 A
– Numero di poli: 3
– Funzione dell’attivatore di cortocircuito: non ritardato
– Con funzione di protezione dalle dispersioni verso terra: Sì
– Esecuzione protezione motore: sganciatore elettronico
– Valore iniziale del campo di regolazione dell’attivatore di cortocircuito non ritardato: 156 A
– Valore finale del campo di regolazione dell’attivatore di cortocircuito non ritardato: 156 A
– Tipo di tensione per l’azionamento: CC
– Tensione di alimentazione pilota nominale (Us) per CC: 24 V

Certificazioni e Conformità

– Certificazioni: IEC, UL, CSA, CCC, EAC, Marine
– Conformità ambientale: Green Premium (RoHS/REACh)

Applicazioni

Ideale per il controllo e la protezione di motori trifase fino a 5,5 kW a 400 V in applicazioni industriali, garantendo protezione completa contro sovraccarichi, cortocircuiti, perdite di fase e guasti di isolamento.

Documentazione

Per ulteriori dettagli tecnici e informazioni, consultare la scheda tecnica disponibile sul sito ufficiale di Schneider Electric.
