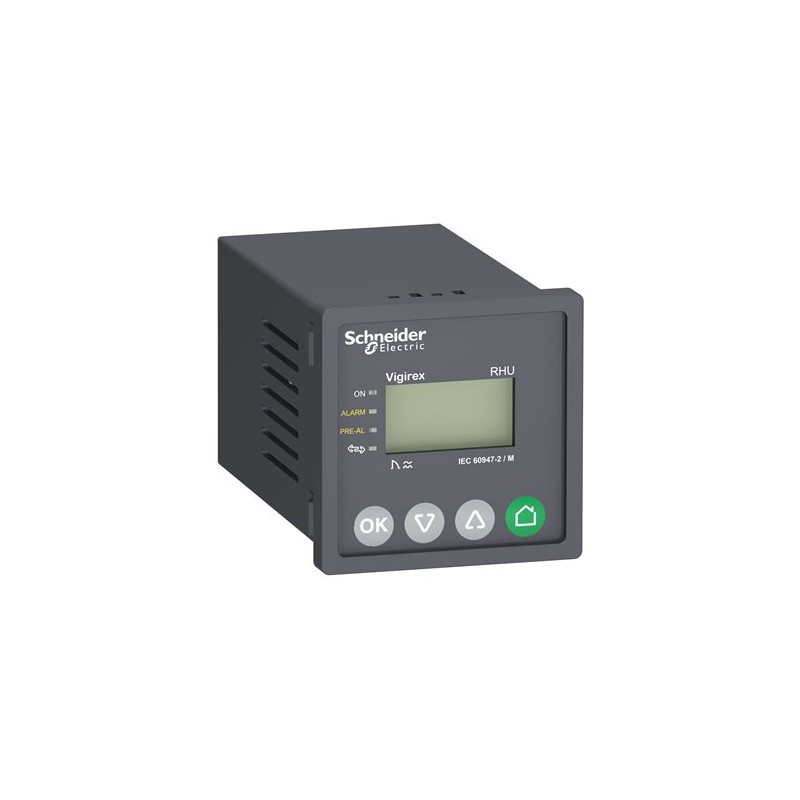

SCHNEIDER LV481002

Il **Schneider Electric LV481002** è un relè di protezione corrente differenziale della serie VigiPacT RHU, progettato per monitorare e proteggere impianti elettrici da correnti di dispersione verso terra.

Caratteristiche principali

Il relè offre una sensibilità regolabile da 30 mA a 30 A, con una tensione di alimentazione nominale di 110-130 V AC a 50/60 Hz. È dotato di funzionalità di comunicazione e si monta su pannello frontale.

Specifiche tecniche

– **Tensione di alimentazione**: 110-130 V AC a 50/60 Hz
– **Sensibilità alla corrente differenziale**: Regolabile da 30 mA a 30 A
– **Tempo di ritardo all’intervento**: Regolabile da 0 a 4,5 secondi
– **Sistema di messa a terra supportato**: TT, IT, TN-S
– **Tensione nominale del sistema monitorato**: Fino a 1000 V AC a 50/60 Hz
– **Compatibilità con sensori di corrente**: VigiPacT TOA, VigiPacT A, VigiPacT L
– **Contatti di uscita**: 1 contatto di allarme (NA), 1 contatto di preallarme (NA)
– **Funzioni di test e reset**: Test locale e remoto, reset manuale

Dimensioni e montaggio

– **Larghezza**: 72 mm
– **Altezza**: 72 mm
– **Profondità**: 117 mm
– **Montaggio**: Su pannello frontale

Conformità e certificazioni

– **Conformità RoHS**: Sì
– **Conformità REACh**: Sì
– **Grado di protezione IP**: IP40 (lato frontale), IP30 (altre parti), IP20 (connessioni)
– **Grado di protezione IK**: IK07

Note

Per un funzionamento ottimale, il relè deve essere utilizzato in combinazione con i sensori di corrente differenziale compatibili della serie VigiPacT.
