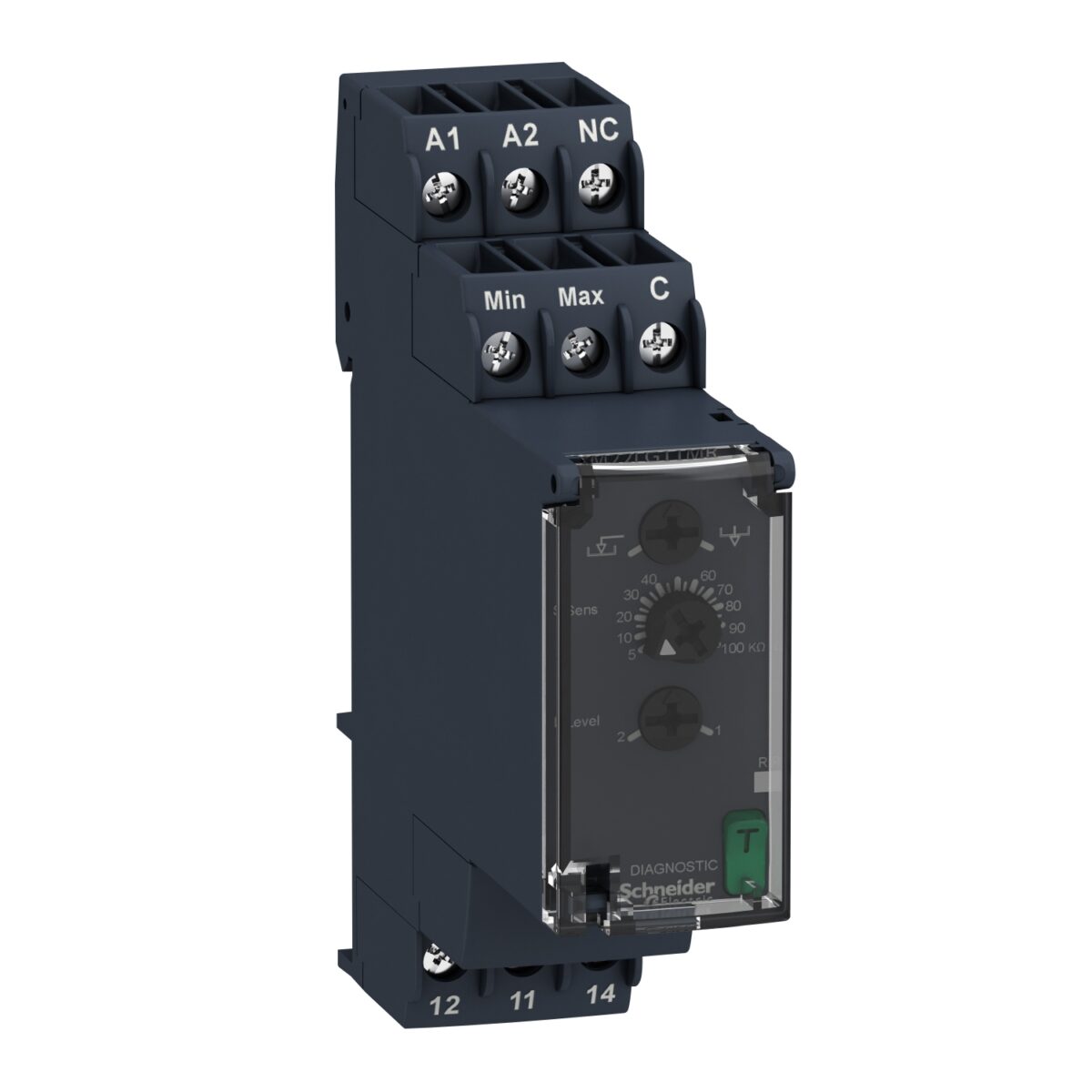

SCHNEIDER RM22LG11MR

Descrizione del Prodotto

Il relè di controllo livello Schneider Electric RM22LG11MR è progettato per il monitoraggio dei livelli di liquidi tramite sonde resistive. È ideale per applicazioni industriali come sollevamento, imballaggio, tessile e gestione delle acque. ([rexel.it](https://rexel.it/prodotto/rele-controllo-livelli-24-240v-34020?utm_source=openai))

Caratteristiche Tecniche

– Gamma di sensibilità: 5…100 kOhm
– Tensione di alimentazione: 24…240 V AC/DC, 50/60 Hz
– Consumo energetico: 1,5 W DC
– Contatti di uscita: 2 C/O (DPDT)
– Corrente nominale dei contatti: 8 A
– Capacità di commutazione: 2000 VA
– Tempo di reset: ≤ 1750 ms
– Precisione di ripetizione: ±2% per ritardo
– Errore di misurazione: <1% su tutto il range con variazione di tensione
– Massima tensione sugli elettrodi: 12 V AC
– Corrente massima sugli elettrodi: 1 mA
– Distanza massima tra sonda e relè: 1000 m
– Capacità del cavo: 1 nF a HS (alta sensibilità), 2,2 nF a St (sensibilità standard), 4,7 nF a LS (bassa sensibilità) per cavo sonda
– Categoria di utilizzo: AC-15 conforme a IEC 60947-5-1, DC-13 conforme a IEC 60947-5-1, AC-1 conforme a IEC 60947-4-1, DC-1 conforme a IEC 60947-4-1
– Categoria di sovratensione: Acti9 VigiARC iC40 conforme a IEC 60664-1
– Isolamento: Tra alimentazione e misura
– Durata elettrica: 100.000 cicli
– Durata meccanica: 10.000.000 cicli
– Materiale dei contatti: Senza cadmio
– Dati di affidabilità sicurezza: B10d = 120.000, MTTFd = 125,5 anni

Condizioni Ambientali

– Temperatura operativa: -20°C a 60°C
– Umidità relativa: 93…97% a 25…55°C
– Resistenza alle vibrazioni: 0,075 mm (10…58,1 Hz), 1 g (non in funzione)
– Resistenza agli urti: 15 g per 11 ms (non in funzione), 5 g (in funzione)
– Grado di protezione: IP20 sui terminali, IP40 sull’involucro, IP50 sul pannello frontale

Dimensioni e Montaggio

– Larghezza: 22,5 mm
– Altezza: 90 mm
– Profondità: 73 mm
– Montaggio: Guida DIN 35 mm conforme a EN/IEC 60715
– Posizione di montaggio: Qualunque posizione

Certificazioni e Conformità

– Certificazioni: CCC, CE, CSA, GL, UL, RCM, EAC
– Conformità RoHS: Sì

Note Aggiuntive

Per ulteriori dettagli e informazioni specifiche, si consiglia di consultare la scheda tecnica completa del prodotto fornita dal produttore.
