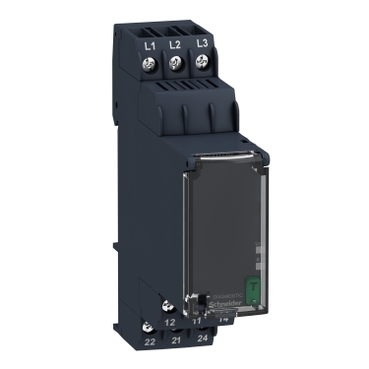

SCHNEIDER RM22TG20

Descrizione del Prodotto

Il relè di controllo trifase Schneider Electric RM22TG20 è progettato per monitorare le reti trifase, rilevando la sequenza delle fasi e l’assenza di fase. Questo dispositivo modulare è ideale per proteggere motori ed altri apparecchiature industriali da anomalie elettriche, garantendo un funzionamento sicuro ed efficiente.

Caratteristiche Principali

– **Gamma di tensione di misura:** 183…528 V AC

– **Tensione di alimentazione nominale:** 208…480 V AC

– **Numero di contatti di uscita:** 2 contatti in scambio (DPDT)

– **Corrente nominale dei contatti:** 8 A

– **Montaggio:** Guida DIN da 35 mm

– **Larghezza:** 22,5 mm

– **Materiale dei contatti:** Senza cadmio

– **Consumo di potenza:** 15 VA a 480 V AC 60 Hz

– **Durata elettrica:** 100.000 cicli

– **Durata meccanica:** 10.000.000 cicli

– **Temperatura di funzionamento:** -20…60 °C

– **Grado di protezione:** IP20 (terminali), IP40 (custodia), IP50 (pannello frontale)

Funzioni di Monitoraggio

– **Sequenza delle fasi:** Rileva l’ordine corretto delle fasi per garantire il corretto funzionamento dei motori.

– **Assenza di fase:** Identifica la perdita di una o più fasi, proteggendo le apparecchiature da danni potenziali.

Applicazioni Tipiche

Il RM22TG20 è adatto per una vasta gamma di applicazioni industriali, tra cui:

– Sollevamento

– Confezionamento

– Ascensori

– Tessile

– Pompe

– Settore idrico

Certificazioni e Conformità

– **Certificazioni:** CE, EAC, China RoHS, RCM, GL, CSA, UL, CCC

– **Standard:** EN/IEC 60255-1

Note Aggiuntive

– **Immunità ai microinterruzioni:** 10 ms

– **Resistenza all’isolamento:** > 100 MΩ a 500 V DC

– **Posizione di montaggio:** Qualsiasi posizione

– **Materiale della custodia:** Plastica autoestinguente

– **Segnalazioni locali:** LED verde per alimentazione ON, LED giallo per relè ON

Per ulteriori dettagli e documentazione tecnica, si consiglia di consultare il sito ufficiale di Schneider Electric o i distributori autorizzati.
