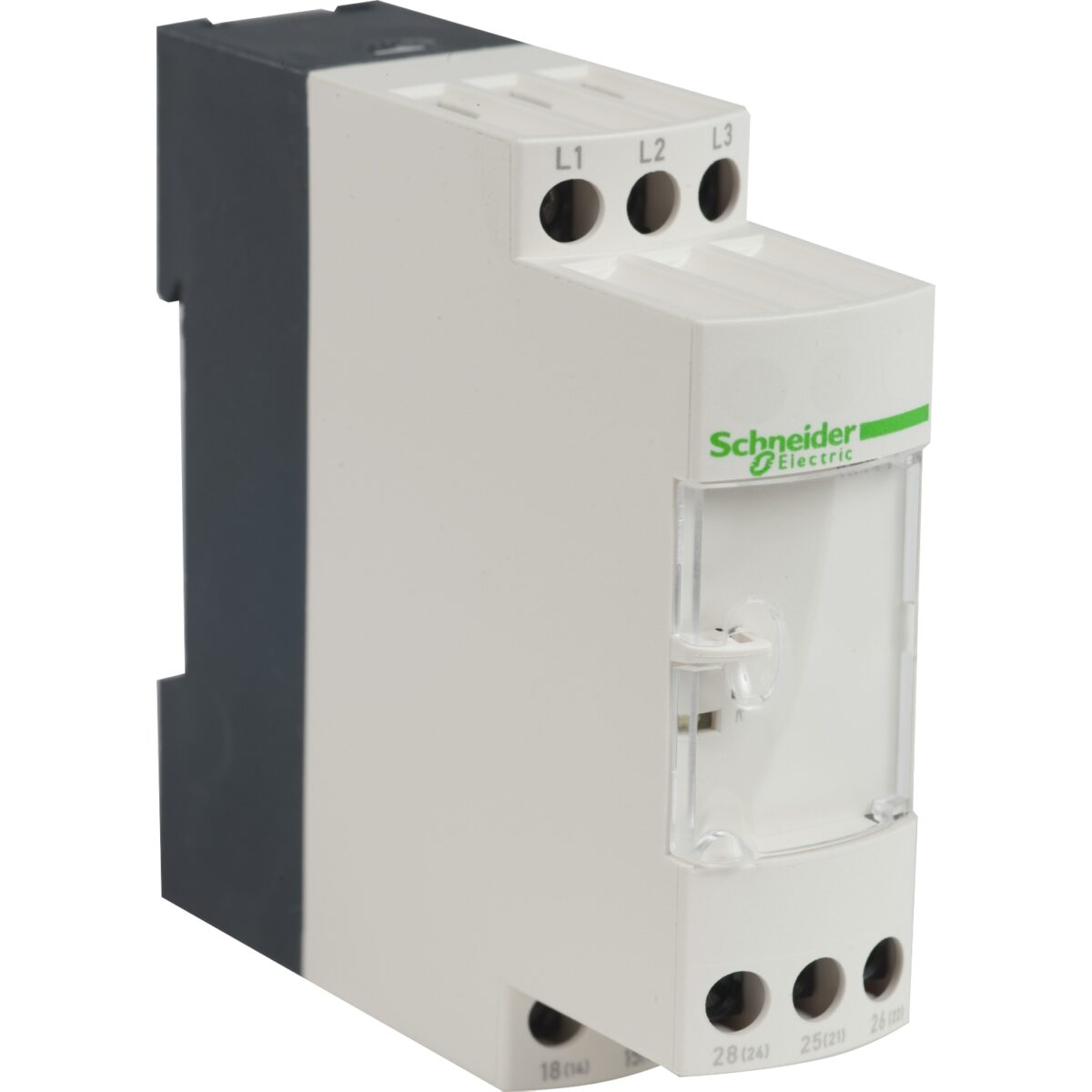

Ecco la scheda tecnica del prodotto SCHNEIDER RM4TG20:
Descrizione del Prodotto
Il relè di controllo trifase SCHNEIDER RM4TG20 è progettato per monitorare le reti elettriche a tre fasi, garantendo la protezione contro la perdita di fase e la sequenza errata delle fasi. È ideale per applicazioni industriali e domestiche, come quadri di distribuzione, motori e monitoraggio dei processi.
Caratteristiche Tecniche
– Tensione di alimentazione: 200-500 V AC, 50/60 Hz
– Numero di contatti: 2 C/O (DPDT)
– Corrente termica nominale: 8 A
– Capacità di commutazione: 3 A a 250 V AC-15, 0,1 A a 250 V DC-13
– Ritardo all’accensione: 650 ms
– Ciclo di misurazione massimo: 80 ms
Funzioni di Monitoraggio
– Rilevamento della sequenza di fase
– Rilevamento della mancanza di fase
Caratteristiche Fisiche
– Larghezza: 22,5 mm
– Altezza: 78 mm
– Profondità: 80 mm
– Peso netto: 0,11 kg
Condizioni Ambientali
– Temperatura di funzionamento: da -20°C a +65°C
– Temperatura di stoccaggio: da -40°C a +85°C
– Umidità relativa: dal 15% all’85% (conforme a IEC 60721-3-3)
Certificazioni e Conformità
– Standard: EN/IEC 60255-6
– Certificazioni: GL, UL, CSA
– Direttive: 73/23/EEC (Direttiva Bassa Tensione), 89/336/EEC (Direttiva Compatibilità Elettromagnetica)
Compatibilità Elettromagnetica
– Resistenza alle scariche elettrostatiche: 6 kV (contatto), 8 kV (aria) conforme a IEC 61000-4-2 livello 3
– Resistenza ai campi elettromagnetici: 10 V/m conforme a IEC 61000-4-3 livello 3
– Resistenza ai transitori veloci: 2 kV conforme a IEC 61000-4-4 livello 3
Per ulteriori dettagli, si consiglia di consultare la documentazione ufficiale fornita da Schneider Electric.
