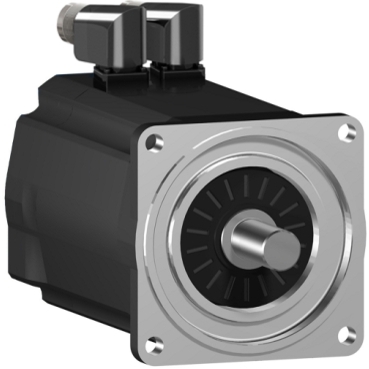

SCHNEIDER SH31003P02F2100

Descrizione del Prodotto

Il servomotore Schneider Electric SH31003P02F2100 fa parte della gamma Lexium 52 & Motors, progettata per applicazioni con PacDrive 3. Questo motore a 4 poli offre una velocità meccanica massima di 6000 giri/min e presenta un albero liscio con freno di stazionamento. È equipaggiato con un encoder assoluto multiturno SinCos Hiperface® con una risoluzione di feedback di velocità di 128 periodi.

Specifiche Tecniche

Tensione di Alimentazione: 115 – 480 V

Potenza Nominale: 2,4 kW

Velocità di Uscita: 6000 giri/min

Coppia di Stallo Continua: 8 Nm

Coppia Massima di Uscita: 28,3 Nm

Diametro dell’Albero: 19 mm

Lunghezza dell’Albero: 40 mm

Inerzia del Rotore: 3,838 kg·cm²

Corrente di Stallo Continua: 6,6 A

Corrente Massima: 28,3 A

Costante di Coppia: 1,22 Nm/A a 120°C

Costante di Forza Controelettromotrice (Back EMF): 77 V/krpm a 20°C

Induttanza dello Statore: 13,45 mH

Resistenza dello Statore: 1,43 Ω

Caratteristiche Meccaniche

Dimensioni della Flangia del Motore: 100 mm

Diametro del Collare di Centraggio: 95 mm

Profondità del Collare di Centraggio: 3,5 mm

Numero di Fori di Montaggio: 4

Diametro dei Fori di Montaggio: 9,0 mm

Diametro del Cerchio dei Fori di Montaggio: 115 mm

Tipo di Albero: Liscio

Tipo di Raffreddamento: Convezione Naturale

Grado di Protezione: Motore IP65 (EN/IEC 60034-5), Boccola dell’Albero IP65 (EN/IEC 60034-5)

Connessione Elettrica: Connettore Dritto

Supporto di Montaggio: Flangia Standard Internazionale

Numero di Poli del Motore: 4

Freno di Stazionamento: Presente

Tipo di Encoder: Assoluto Multiturno SinCos Hiperface

Risoluzione del Feedback di Velocità: 128 Periodi

Velocità Nominale: 1000 giri/min a 115 V monofase, 2000 giri/min a 230 V monofase, 4000 giri/min a 400 V trifase, 4800 giri/min a 480 V trifase

Potenza Nominale di Uscita: 790 W a 115 V monofase, 1470 W a 230 V monofase, 2390 W a 400 V trifase, 2560 W a 480 V trifase

Coppia Nominale: 7,5 Nm a 115 V monofase, 7 Nm a 230 V monofase, 5,7 Nm a 400 V trifase, 5,1 Nm a 480 V trifase

Coppia di Blocco di Picco: 28,3 Nm a 115 – 480 V trifase

Forza Radiale Massima (Fr): 1050 N a 1000 giri/min, 830 N a 2000 giri/min, 730 N a 3000 giri/min, 660 N a 4000 giri/min

Forza Assiale Massima (Fa): 160 N

Lunghezza: 271,5 mm

Peso Netto: 8 kg

Compatibilità

Questo servomotore è compatibile con il sistema PacDrive 3, rendendolo ideale per macchine con controllo del movimento centrico.

Note

Il prodotto è conforme alle normative RoHS dell’UE e deve essere smaltito seguendo le specifiche raccolte dei rifiuti dell’Unione Europea, evitando di finire nei contenitori dei rifiuti comuni.
