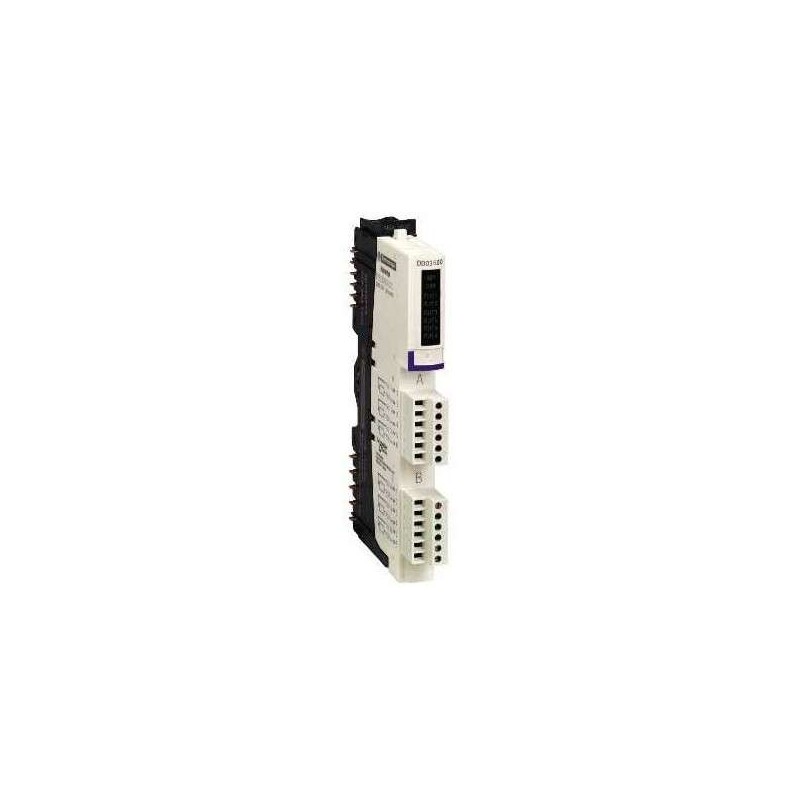

SCHNEIDER STBDDO3600K

Descrizione del Prodotto

Il kit di uscita digitale standard STB STBDDO3600K di Schneider Electric è una soluzione di I/O distribuito Modicon STB progettata per fornire sei uscite digitali a 24 V CC. Questo kit include una base STBXBA1000, un modulo STBDDO3600 e connettori a molla STBXTS2100 e a vite STBXTS1100.

Caratteristiche Principali

– Numero di uscite digitali: 6

– Tipo di uscita: Stato solido

– Tensione di uscita: 24 V CC

– Corrente di uscita per canale: 0,5 A

– Logica di uscita: Positiva o negativa

– Tensione di alimentazione: 24 V CC

Specifiche Tecniche

– Tensione di uscita: 19,2…30 V CC

– Tensione massima assoluta: 56 V per 1,3 ms

– Tempo di risposta: 715 µs da OFF a ON; 955 µs da ON a OFF

– Protezioni: Fusibile integrato da 10 A, protezione contro inversione di polarità, cortocircuito e sovraccarico termico

– Isolamento tra canali e bus logico: 1500 V per 1 minuto

– Corrente di dispersione massima: 0,4 mA a 30 V in stato 0

– Corrente di spunto: 5 A per 0,5 ms

– Capacità di carico massima: 50 µF

– Induttanza di carico massima: 500 mH a 4 Hz

– Carico minimo: 0,5 mA

– Reset: Reset manuale per guasto COM

– Compatibilità: Moduli di distribuzione di potenza STBPDT3100/3105; base I/O STBXBA1000

– Consumo di corrente: 90 mA a 5 V CC per il bus logico

Indicatori LED

– 1 LED verde per lo stato del modulo (RDY)

– 1 LED verde per canale per lo stato del canale (OUT1 a OUT6)

– 1 LED rosso per errore del modulo (ERR)

Dimensioni e Peso

– Altezza: 13,9 mm

– Larghezza: 128,3 mm

– Profondità: 70 mm

– Peso netto: 0,114 kg

Ambiente Operativo

– Standard: IEC 61131-2

– Certificazioni: CSA, UL, FM Classe 1 Divisione 2

– Grado di protezione: IP20 conforme a EN 61131-2 classe 1

– Temperatura ambiente per funzionamento: 0…60 °C (senza derating)

– Temperatura ambiente per stoccaggio: -40…85 °C

– Umidità relativa: 95% a 60 °C senza condensa

– Resistenza alle vibrazioni: 3 gn a 58…150 Hz su guida DIN simmetrica 35 x 7,5 mm; 5 gn a 58…150 Hz su guida DIN simmetrica 35 x 15 mm; +/-0,35 mm a 10…58 Hz

– Resistenza agli urti: 30 gn per 11 ms conforme a IEC 88 riferimento 2-27

Protocolli Supportati

– TCP/IP

– PROFIBUS

– CAN

– INTERBUS

– MODBUS

– DeviceNet

– EtherNet/IP

Montaggio

– Montaggio su guida DIN: Sì

– Montaggio a rack: Sì

Codice EAN

3595863949339

Garanzia

18 mesi

Note

Per ulteriori dettagli e documentazione tecnica, si consiglia di consultare il sito ufficiale di Schneider Electric o contattare un distributore autorizzato.
