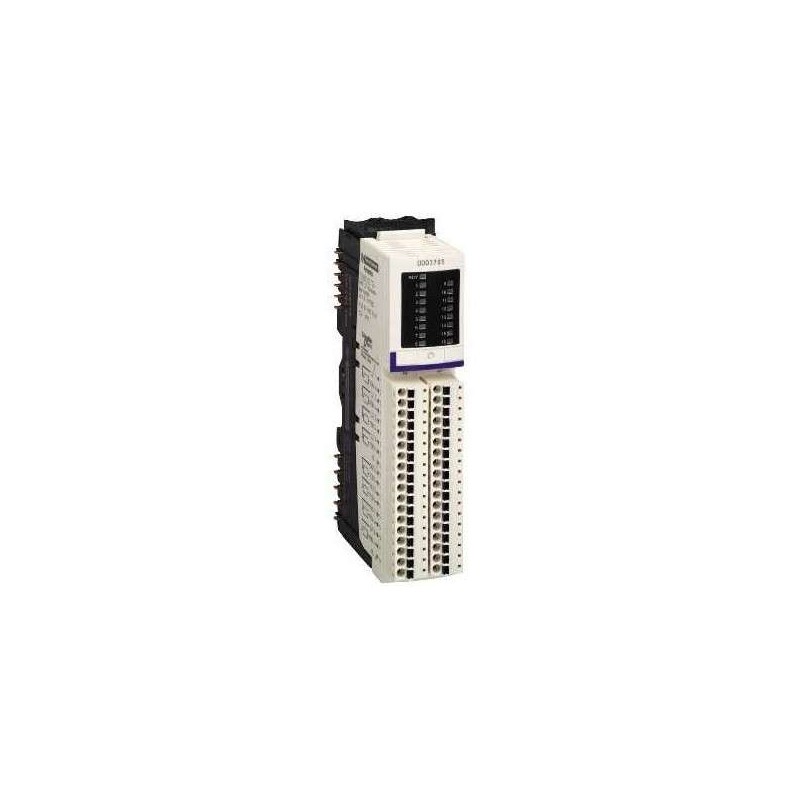

SCHNEIDER STBDDO3705KS

Descrizione del Prodotto

Il kit di uscita digitale di base STBDDO3705KS fa parte della soluzione di I/O distribuito Modicon STB di Schneider Electric. Questo kit include il modulo STBDDO3705, la base STBXBA3000 e il connettore a vite STBXTS1180 con 18 terminali. È progettato per fornire 16 uscite digitali a stato solido con una tensione di 24 V CC.

Composizione del Kit

– Modulo STBDDO3705

– Base STBXBA3000

– Connettore a vite STBXTS1180 con 18 terminali

Caratteristiche Tecniche

– Numero di uscite digitali: 16

– Tipo di uscita: Stato solido

– Tensione di uscita: 24 V CC

– Corrente di uscita per canale: 500 mA

– Logica di uscita: Positiva

– Tensione di alimentazione: 24 V CC

– Tensione di uscita: 19,2…30 V CC

– Tensione massima assoluta: 35 V per 1,3 ms

– Tempo di risposta: 2 ms da off a on; 2 ms da on a off

– Consumo di corrente: 135 mA a 5 V CC per il bus logico

Protezione

– Fusibile integrato sul modulo di distribuzione di potenza (PDM) con ritardo di 5 A

– Protezione contro l’inversione di polarità

– Protezione contro i cortocircuiti

– Protezione termica contro il sovraccarico

Isolamento

– Isolamento tra canali e bus logico: 1500 V per 1 minuto

Indicatori LED

– 1 LED verde per lo stato del modulo (RDY)

– 1 LED verde per canale per lo stato del canale (OUT1 a OUT16)

Compatibilità

– Modulo di distribuzione di potenza: STBPDT3100/3105

– Base I/O: STBXBA3000

Dimensioni e Peso

– Altezza: 13,9 mm

– Larghezza: 128,3 mm

– Profondità: 70 mm

– Peso netto: 0,086 kg

Certificazioni e Conformità

– Certificazioni: UL, CSA, FM Classe 1 Divisione 2

– Standard: IEC 61131-2

– Grado di protezione: IP20 conforme a IEC 61131-2 classe 1

– Categoria di sovratensione: II

– Grado di inquinamento: 2 conforme a IEC 60664-1

Condizioni Ambientali

– Temperatura ambiente per il funzionamento: 0…60 °C senza derating

– Temperatura ambiente per lo stoccaggio: -40…85 °C senza derating

– Umidità relativa: 95% a 60 °C senza condensazione

– Altitudine operativa: ≤ 2000 m

– Resistenza alle vibrazioni: 3 g a 58…150 Hz su guida DIN simmetrica 35 x 7,5 mm; 5 g a 58…150 Hz su guida DIN simmetrica 35 x 15 mm; ±0,35 mm a 10…58 Hz

– Resistenza agli urti: 30 g per 11 ms conforme a IEC 88 riferimento 2-27

Montaggio

– Montaggio su rack: Sì

– Montaggio su guida DIN: No

– Montaggio a parete/diretto: No

– Montaggio frontale: No

Protocolli Supportati

– TCP/IP: Sì

– PROFIBUS: Sì

– CAN: Sì

– INTERBUS: Sì

– MODBUS: Sì

– DeviceNet: Sì

– EtherNet/IP: Sì

Accessori e Componenti del Sistema

– Componenti del sistema: Sì

– Collegamento bus di campo tramite accoppiatore separato possibile: Sì

Informazioni sul Prodotto

– Codice prodotto: STBDDO3705KS

– EAN: 3595863932638

– Garanzia: 18 mesi

Note

Il kit STBDDO3705KS è progettato per applicazioni industriali che richiedono uscite digitali affidabili e protette. È compatibile con vari protocolli di comunicazione, rendendolo versatile per diverse configurazioni di sistema.
