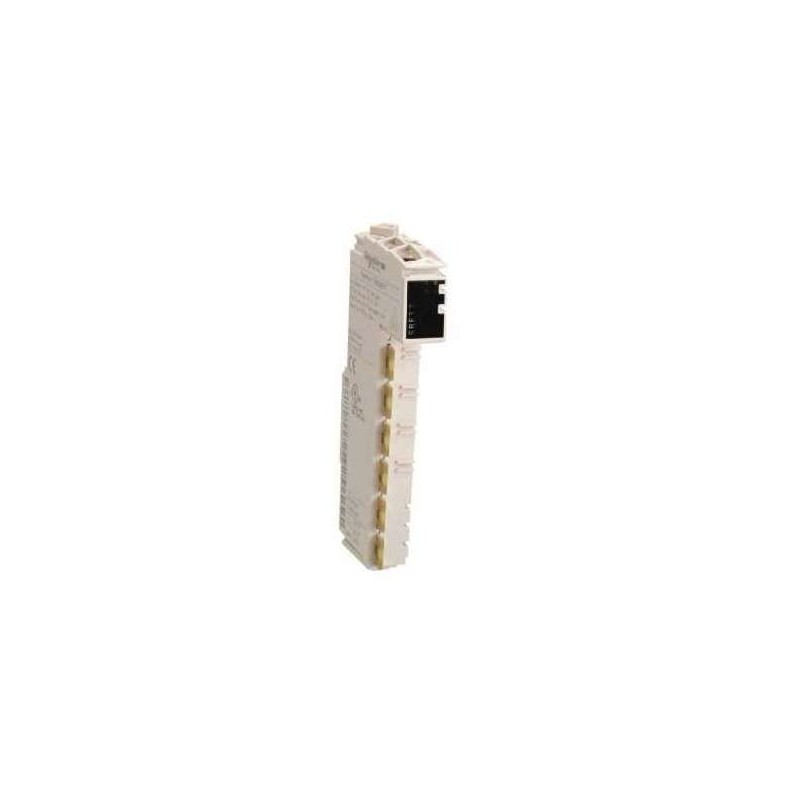

SCHNEIDER TM5SBET7

Descrizione del Prodotto

Il modulo trasmettitore remoto TM5SBET7 di Schneider Electric è progettato per facilitare la comunicazione tra isole di I/O con protezione IP20 e IP67. Questo modulo trasmette il bus dati TM7 e fornisce l’alimentazione necessaria ai blocchi di I/O di espansione TM7.

Caratteristiche Generali

• Tensione di alimentazione nominale: 24 Vcc
• Intervallo di alimentazione: 20,4 – 28,8 Vcc
• Assorbimento di corrente del segmento I/O a 24 Vcc: 25 mA
• Assorbimento di corrente del bus di alimentazione TM5: 100 mA
• Potenza assorbita: 1,10 W max
• Peso: 25 g (0,9 oz)
• Codice ID per aggiornamento del firmware: 41528 dec

Caratteristiche Principali

• Funzione: Trasmette sul bus dati TM7 e fornisce il bus di alimentazione TM7 ai blocchi I/O di espansione TM7.
• Lunghezza massima del bus: 2500 m
• Distanza massima del cavo tra trasmettitore e ricevitore: 100 m
• Distribuzione dell’alimentazione: Bus di alimentazione TM7

LED di Stato

• LED r (verde):
  • Spento: Alimentazione assente
  • Lampeggio singolo: Stato di azzeramento
  • Lampeggiante: Stato preoperativo
  • Acceso: Stato operativo
• LED e (rosso):
  • Spento: OK o nessuna alimentazione
  • Lampeggio doppio: Tensione del segmento di alimentazione I/O 24 Vcc troppo bassa o tensione per il bus di alimentazione TM7 troppo bassa
• LED e+r (rosso fisso/singolo lampeggio verde): Firmware non valido
• LED X (giallo):
  • Spento: Nessuna comunicazione sul bus dati TM7
  • Acceso: Comunicazione bus dati TM7 in corso

Considerazioni sull’Installazione

Per garantire un funzionamento sicuro ed efficiente del modulo TM5SBET7, è fondamentale rispettare le seguenti indicazioni:

• Utilizzare sezioni di filo adeguate alla capacità di corrente massima dei canali di I/O e degli alimentatori.
• Non superare i valori nominali specificati nelle tabelle delle caratteristiche ambientali ed elettriche.
• Installare una piastra di fissaggio destra per la base del bus sulla sezione più a destra di tutte le configurazioni.
• Installare una piastra di bloccaggio della base del bus sinistra sul primo slice di tutte le configurazioni remote.

Certificazioni e Standard

Il modulo TM5SBET7 è conforme alle seguenti normative e certificazioni:

• Regolamento REACh
• Direttiva RoHS UE
• Regolamento RoHS della Cina
• Profilo ambientale del prodotto
• WEEE

Note

Per ulteriori dettagli tecnici e informazioni sull’installazione, si consiglia di consultare la documentazione ufficiale fornita da Schneider Electric.
