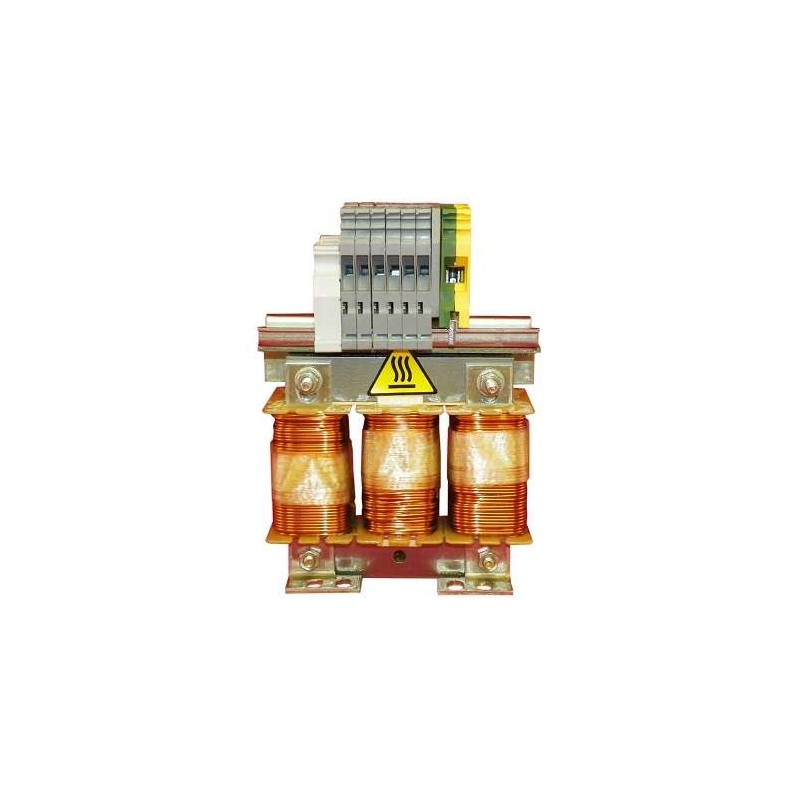

SCHNEIDER VW3A4554

Descrizione del Prodotto

L’induttanza di linea VW3A4554 di Schneider Electric è progettata per migliorare la protezione contro le sovratensioni sulla rete di alimentazione e ridurre la distorsione armonica della corrente prodotta dal variatore di velocità. È compatibile con la serie Altivar 61 e altri variatori di velocità, offrendo una soluzione efficace per applicazioni industriali che richiedono un controllo preciso del motore.

Caratteristiche Tecniche

– **Induttanza Nominale:** 1 mH

– **Corrente Nominale:** 31 A

– **Perdita Termica:** 90 W

– **Frequenza di Alimentazione:** 50…60 Hz

– **Tensione di Esercizio Nominale:** Fino a 690 V

– **Numero di Fasi:** Trifase

– **Classe di Isolamento Elettrico:** Classe F

– **Grado di Protezione:** IP00 per l’induttanza, IP10 per i terminali

– **Dimensioni:** 155 mm (larghezza) x 170 mm (altezza) x 135 mm (profondità)

– **Peso:** 6 kg

Applicazioni Consigliate

– **Connessione Ravvicinata di Variatori in Parallelo:** Per evitare interferenze tra dispositivi.

– **Rete di Alimentazione con Disturbi Significativi:** In presenza di interferenze o sovratensioni.

– **Squilibrio di Tensione tra Fasi:** Quando lo squilibrio supera l’1,8% della tensione nominale.

– **Alimentazione con Impedenza Molto Bassa:** Ad esempio, vicino a un trasformatore di potenza significativamente superiore rispetto al variatore.

– **Installazione di Numerosi Convertitori di Frequenza sulla Stessa Linea:** Per ridurre il carico sui condensatori di correzione del fattore di potenza.

Normative e Certificazioni

– **Standard di Conformità:** EN 50178, IEC 60076 (con HD398), VDE 0160 livello 1

– **Grado di Inquinamento:** 2 conforme a EN 50178

– **Resistenza alle Vibrazioni:** 1,5 mm picco-picco (f = 3…13 Hz) conforme a IEC 60068-2-6; 1 g (f = 13…200 Hz) conforme a IEC 60068-2-6

– **Resistenza agli Urti:** 15 g per 11 ms conforme a IEC 60068-2-27

– **Umidità Relativa di Funzionamento:** 0…95%

– **Temperatura Ambiente di Funzionamento:** 0…45 °C senza derating; 45…55 °C con derating del 2% per °C

– **Altitudine di Funzionamento:** Fino a 1000 m senza derating; 1000…3000 m con derating dell’1% ogni 100 m

Note Aggiuntive

Si raccomanda l’uso dell’induttanza di linea VW3A4554 in condizioni operative che richiedono una protezione aggiuntiva contro sovratensioni e disturbi armonici, garantendo così un funzionamento più stabile e affidabile dei variatori di velocità.
