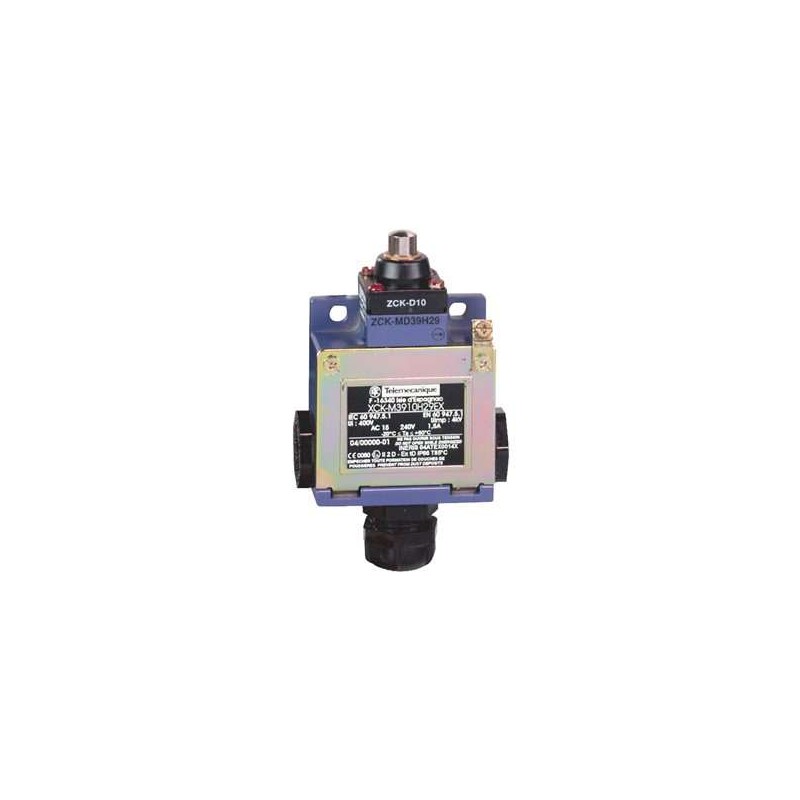

SCHNEIDER XCKM3910H29EX

Descrizione del Prodotto

Il finecorsa XCKM3910H29EX di Telemecanique Sensors è un dispositivo progettato per applicazioni in ambienti con rischio di esplosione, conforme alle certificazioni ATEX e IECEx. Presenta un corpo in metallo con testa a pistone e offre una configurazione di contatti 2NC + 1NO con azione a scatto rapido.

Caratteristiche Principali

– **Serie del prodotto:** XC Standard
– **Tipo di corpo:** Fisso
– **Tipo di testa:** Testa a pistone
– **Materiale del corpo:** Zamak
– **Modalità di fissaggio:** Tramite il corpo
– **Movimento della testa operativa:** Lineare
– **Tipo di operatore:** Pistone a ritorno a molla in metallo
– **Azionamento dell’interruttore:** A fine corsa
– **Tipo di approccio:** Approccio verticale, 1 direzione
– **Connessione elettrica:** Terminali a vite, capacità di serraggio: 1 x 0,34…2 x 0,75 mm²
– **Configurazione dei contatti:** 2NC + 1NO
– **Forma di isolamento dei contatti:** Zb
– **Operazione dei contatti:** Azione a scatto
– **Apertura positiva:** Presente
– **Grado di protezione IP:** IP66 conforme a IEC 60529

Caratteristiche Complementari

– **Codice di designazione dei contatti:**
– B300, AC-15 (Ue = 240 V), Ie = 1,5 A conforme a IEC 60947-5-1
– R300, DC-13 (Ue = 250 V), Ie = 0,1 A conforme a IEC 60947-5-1
– **Resistenza attraverso i terminali:** 25 MOhm conforme a IEC 60255-7 categoria 3
– **Marcatura:** II2 D-Ex tb IIIC T85°C Db IP66/67

Ambiente

– **Resistenza agli urti:** 50 gn per 11 ms conforme a IEC 60068-2-27
– **Resistenza alle vibrazioni:** 25 gn (f= 10-500 Hz) conforme a IEC 60068-2-6
– **Classe di protezione contro le scosse elettriche:** Classe I conforme a IEC 61140
– **Trattamento protettivo:** TC
– **Zona di polvere:** Zona 21 – 22
– **Certificazioni del prodotto:**
– INERIS 04ATEX0014X
– IEC-Ex INE 17.0020X
– **Standard:**
– IEC 60079-31
– IEC 60079-0
– **Direttive:** 2014/34/EU – Direttiva ATEX

Unità di Imballaggio

– **Tipo di unità di imballaggio 1:** PCE
– **Numero di unità nel pacchetto 1:** 1
– **Tipo di unità di imballaggio 2:** S03
– **Numero di unità nel pacchetto 2:** 12
– **Altezza del pacchetto 2:** 30 cm
– **Larghezza del pacchetto 2:** 30 cm
– **Lunghezza del pacchetto 2:** 40 cm
– **Peso del pacchetto 2:** 4,456 kg

Disegni Tecnici

– **Dimensioni:**
– Larghezza: 63 mm
– Altezza: 64 mm
– Lunghezza: 30 mm

Connessioni e Schema

– **Schema di cablaggio:** 3 poli NC + NC + NO con azione a scatto

Descrizione Tecnica

– **Caratteristiche di azionamento:**
– Azionamento dell’interruttore a fine corsa

Documenti e Download

– **File CAD 2D:** Disponibili in vari formati
– **Dichiarazioni ambientali:** TESECER000428EN-REACH_Declaration-V30 per la gamma XCKM_ZCKM
– **Istruzioni:** XCKJ…EX, XCKM…EX, XCKMR…EX Finecorsa ATEX, Foglio di istruzioni
