Gamma di prodotto

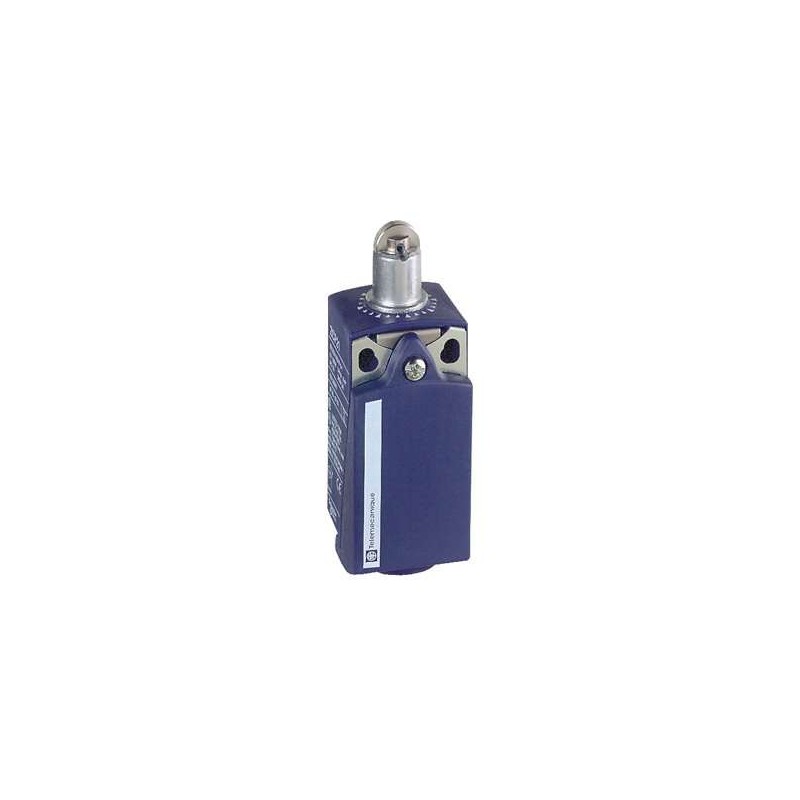

Interruttori di posizione Telemecanique XC Standard
Nome della serie
Formato standard
Tipo di prodotto o componente
Interruttore di posizione
Nome breve del dispositivo
XCKP
Design del sensore
Forma compatta C conforme a CENELEC EN 50047
Tipo di corpo
Fisso
Tipo di testa
Testa a pistone
Materiale
Plastica
Materiale del corpo
Plastica
Materiale della testa
Zamak
Modalità di fissaggio
Tramite il corpo
Movimento della testa operativa
Lineare
Tipo di operatore
Pistone a rullo in metallo con ritorno a molla
Tipo di approccio
Approccio laterale, 2 direzioni
Tipo e composizione dei contatti
1 NC + 1 NO
Operazione dei contatti
Azione rapida
Azionamento dell’interruttore
Tramite camma a 30°
Connessione elettrica
Terminali a vite, capacità di serraggio: 1 x 0,34…2 x 1,5 mm²
Ingresso cavo
1 ingresso filettato per pressacavo M16 x 1,5, diametro esterno del cavo: 4-8 mm
Forma di isolamento dei contatti
Zb
Apertura positiva
Con
Accuratezza di ripetizione
0,1 mm sui punti di scatto con 1 milione di cicli operativi
Designazione del codice dei contatti
A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A conforme a IEC 60947-5-1 appendice A
Q300, DC-13 (Ue = 250 V), Ie = 0,27 A conforme a IEC 60947-5-1 appendice A
Resistenza attraverso i terminali
25 MΩ conforme a IEC 60255-7 categoria 3
Descrizione dei terminali ISO n°1
(13-14)NO
(21-22)NC
Resistenza agli urti
50 gn per 11 ms conforme a IEC 60068-2-27
Resistenza alle vibrazioni
25 gn (f= 10-500 Hz) conforme a IEC 60068-2-6
Grado di protezione IP
IP66 conforme a IEC 60529
IP67 conforme a IEC 60529
Grado di protezione IK
IK04 conforme a IEC 62262
Classe di protezione contro le scosse elettriche
Classe II conforme a IEC 61140
Classe II conforme a NF C 20-030
Trattamento protettivo
TC
Certificazioni del prodotto
CCC
CSA
UL
Standard
CSA C22.2 No 14
IEC 60204-1
IEC 60947-5-1
UL 508
([telemecaniquesensors.com](https://www.telemecaniquesensors.com/it/it/product/reference/XCKP2102P16?utm_source=openai))
