SCHNEIDER XCKP2110P16

Descrizione del Prodotto

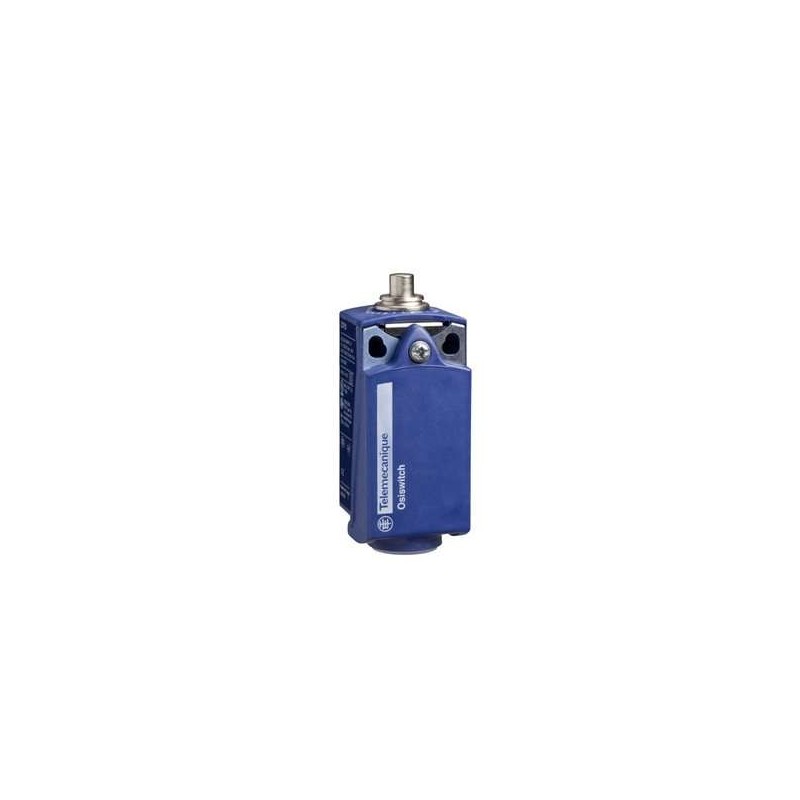

Il finecorsa Schneider Electric XCKP2110P16 appartiene alla serie Telemecanique Limit Switches XC Standard. È progettato con un corpo in plastica e una testa a stantuffo in metallo, conforme al formato compatto B secondo la norma CENELEC EN 50047. Questo dispositivo è ideale per applicazioni industriali che richiedono un’alta precisione e affidabilità.

Caratteristiche Principali

– **Tipo di prodotto:** Finecorsa

– **Nome del dispositivo:** XCKP

– **Design del sensore:** Forma compatta B conforme a CENELEC EN 50047

– **Tipo di corpo:** Fisso

– **Tipo di testa:** Testa a stantuffo

– **Materiale del corpo:** Plastica

– **Materiale della testa:** Zamak

– **Modalità di fissaggio:** Tramite il corpo

– **Movimento della testa operativa:** Lineare

– **Tipo di operatore:** Stantuffo a ritorno a molla in metallo

– **Tipo di approccio:** Approccio verticale, 1 direzione

– **Tipo e composizione dei contatti:** 1 NC + 1 NO

– **Operazione dei contatti:** Azione a scatto

– **Attuazione dell’interruttore:** A fine corsa

– **Connessione elettrica:** Terminali a vite, capacità di serraggio: 1 x 0,34…2 x 1,5 mm²

– **Ingresso cavi:** 1 ingresso filettato per pressacavo M16 x 1,5, diametro esterno del cavo: 4-8 mm

– **Forma di isolamento dei contatti:** Zb

– **Apertura positiva:** Presente

– **Accuratezza di ripetizione:** 0,1 mm sui punti di scatto con 1 milione di cicli operativi

– **Designazione del codice dei contatti:** A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A conforme a IEC 60947-5-1 appendice A; Q300, DC-13 (Ue = 250 V), Ie = 0,27 A conforme a IEC 60947-5-1 appendice A

– **Resistenza attraverso i terminali:** 25 MΩ conforme a IEC 60255-7 categoria 3

– **Descrizione dei terminali ISO n°1:** (21-22)NC, (13-14)NO

– **Resistenza agli urti:** 50 gn per 11 ms conforme a IEC 60068-2-27

– **Resistenza alle vibrazioni:** 25 gn (f= 10-500 Hz) conforme a IEC 60068-2-6

– **Grado di protezione IP:** IP66 conforme a IEC 60529, IP67 conforme a IEC 60529

– **Grado di protezione IK:** IK04 conforme a IEC 62262

– **Classe di protezione contro le scosse elettriche:** Classe II conforme a IEC 61140, classe II conforme a NF C 20-030

– **Trattamento protettivo:** TC

– **Certificazioni del prodotto:** CSA, CCC, UL

– **Standard:** CSA C22.2 No 14, UL 508, IEC 60947-5-1, IEC 60204-1

Dimensioni e Peso

– **Altezza:** 65 mm

– **Larghezza:** 31 mm

– **Profondità:** 30 mm

– **Peso netto:** 0,09 kg

Durabilità

– **Durata meccanica:** 15.000.000 cicli

– **Durata elettrica:** 5.000.000 cicli, DC-13, 24 V, 10 W, 60 cicli/min, 0,5 conforme a IEC 60947-5-1 appendice C

Condizioni Ambientali

– **Temperatura ambiente per funzionamento:** -25…70 °C

– **Temperatura ambiente per stoccaggio:** -40…70 °C

Garanzia

– **Garanzia:** 18 mesi

Note

Per ulteriori dettagli e documentazione tecnica, si consiglia di consultare il sito ufficiale di Schneider Electric o contattare un distributore autorizzato.
