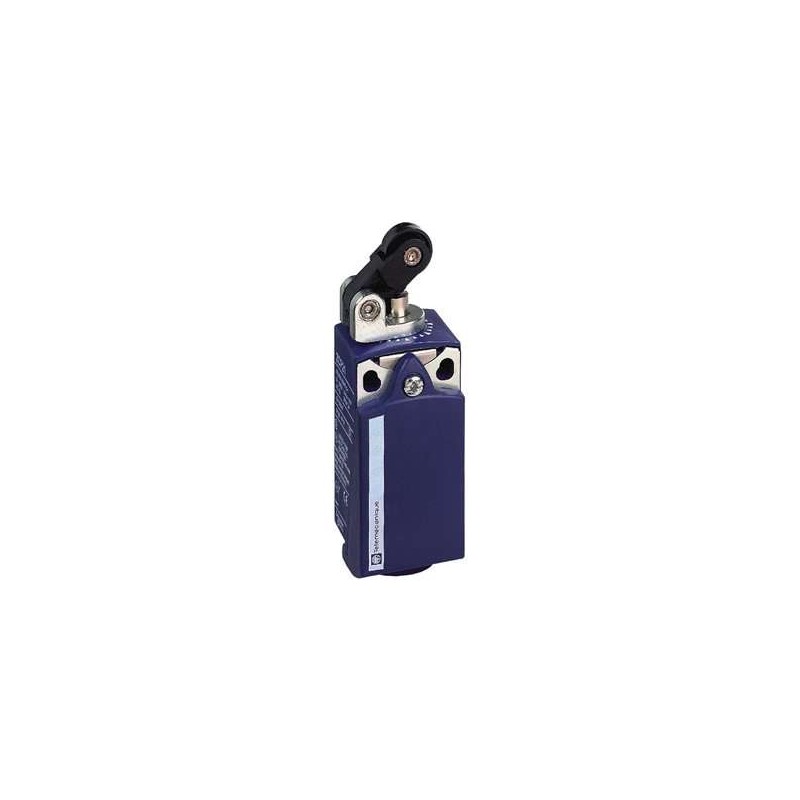

SCHNEIDER XCKP2121G11

Descrizione del Prodotto

Il finecorsa Schneider XCKP2121G11 appartiene alla serie OsiSense XC Standard. È progettato per applicazioni industriali che richiedono un dispositivo compatto e affidabile per il rilevamento di posizione.

Caratteristiche Principali

– **Nome della serie:** Formato standard

– **Tipo di prodotto:** Finecorsa

– **Nome breve del dispositivo:** XCKP

– **Design del sensore:** Forma compatta E conforme a CENELEC EN 50047

– **Tipo di corpo:** Fisso

– **Tipo di testa:** Testa a pistone

– **Materiale del corpo:** Plastica

– **Materiale della testa:** Zamak

– **Modalità di fissaggio:** Tramite il corpo

– **Movimento della testa operativa:** Lineare

– **Tipo di operatore:** Pulsante con rullo termoplastico a ritorno a molla

– **Tipo di approccio:** Approccio laterale, 1 direzione

– **Composizione dei contatti:** 1 NC + 1 NO

– **Funzionamento dei contatti:** Azione rapida

– **Azionamento dell’interruttore:** Con camma a 30°

– **Connessione elettrica:** Morsetti a vite, capacità di serraggio: 1 x 0,34…2 x 1,5 mm²

– **Ingresso cavo:** 1 ingresso filettato per pressacavo Pg 11

– **Forma di isolamento dei contatti:** Zb

– **Apertura positiva:** Presente

– **Forza minima per apertura positiva:** 18 N

– **Forza minima per scatto:** 6 N

– **Velocità di azionamento massima:** 1 m/s

– **Precisione di ripetizione:** 0,1 mm sui punti di scatto con 1 milione di cicli operativi

– **Codice di designazione dei contatti:**

– A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A conforme a IEC 60947-5-1 appendice A

– Q300, DC-13 (Ue = 250 V), Ie = 0,27 A conforme a IEC 60947-5-1 appendice A

– **Resistenza massima attraverso i terminali:** 25 mOhm conforme a IEC 60255-7 categoria 3

– **Descrizione dei terminali ISO n°1:**

– 13-14 NO

– 21-22 NC

Ambiente

– **Resistenza agli urti:** 50 gn per 11 ms conforme a IEC 60068-2-27

– **Resistenza alle vibrazioni:** 25 gn (f= 10…500 Hz) conforme a IEC 60068-2-6

– **Grado di protezione IP:**

– IP66 conforme a IEC 60529

– IP67 conforme a IEC 60529

– **Grado di protezione IK:** IK04 conforme a IEC 62262

– **Classe di protezione contro le scosse elettriche:**

– Classe II conforme a IEC 61140

– Classe II conforme a NF C 20-030

– **Temperatura ambiente di funzionamento:** -25…70 °C

– **Temperatura ambiente di stoccaggio:** -40…70 °C

– **Trattamento protettivo:** TC

– **Certificazioni del prodotto:**

– CCC

– CSA

– UL

– **Norme:**

– CSA C22.2 No 14

– IEC 60204-1

– IEC 60947-5-1

– UL 508

Dimensioni

– **Larghezza:** 31 mm

– **Altezza:** 65 mm

– **Profondità:** 30 mm

– **Peso del prodotto:** 0,105 kg

Unità di Imballaggio

– **Tipo di unità di imballaggio 1:** PCE

– **Numero di unità nella confezione 1:** 1

– **Altezza della confezione 1:** 3,5 cm

– **Larghezza della confezione 1:** 3,9 cm

– **Lunghezza della confezione 1:** 10,2 cm

– **Peso della confezione 1:** 85 g

– **Tipo di unità di imballaggio 2:** S02

– **Numero di unità nella confezione 2:** 77

– **Altezza della confezione 2:** 15 cm

– **Larghezza della confezione 2:** 30 cm

– **Lunghezza della confezione 2:** 40 cm

– **Peso della confezione 2:** 7,113 kg

Sostenibilità dell’Offerta

– **Stato dell’offerta sostenibile:** Prodotto Green Premium

– **Direttiva RoHS UE:** Conformità proattiva (Prodotto al di fuori dell’ambito legale RoHS UE)

– **Senza mercurio:** Sì

– **Informazioni sull’esenzione RoHS:** Sì

– **Proposizione 65 della California:**

– AVVERTENZA: Questo prodotto può esporre a sostanze chimiche
