SCHNEIDER XCKP2121P16

Descrizione del Prodotto

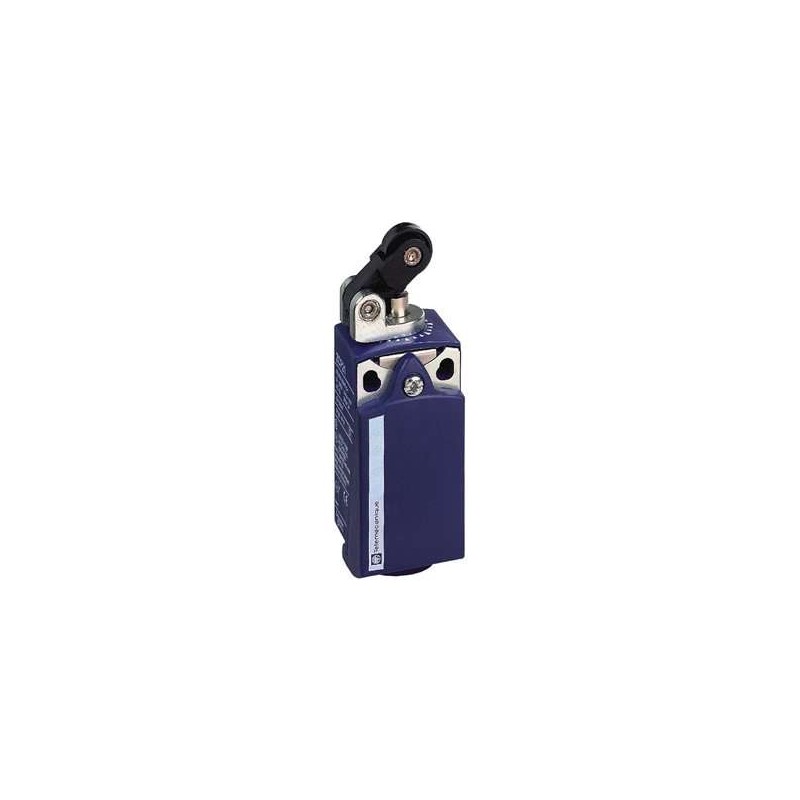

Il finecorsa SCHNEIDER XCKP2121P16 appartiene alla serie Telemecanique Limit switches XC Standard. È progettato con un corpo compatto in plastica e una testa a pistone con leva a rullo in termoplastica, conforme alla norma CENELEC EN 50047.

Caratteristiche Principali

– Tipo di dispositivo: Finecorsa
– Nome del dispositivo: XCKP
– Materiale del corpo: Plastica
– Materiale della testa: Zamak
– Tipo di operatore: Pistone con leva a rullo in termoplastica a ritorno a molla
– Tipo di contatti: 1 NC + 1 NO
– Funzionamento dei contatti: A scatto
– Connessione elettrica: Morsetti a vite, capacità di serraggio: 1 x 0,34…2 x 1,5 mm²
– Entrata cavo: 1 ingresso filettato per pressacavo M16 x 1,5, diametro esterno cavo: 4…8 mm
– Grado di protezione: IP66/IP67 conforme a IEC 60529
– Classe di protezione contro le scosse elettriche: Classe II conforme a IEC 61140
– Certificazioni: CSA, CCC, UL
– Standard: IEC 60947-5-1, IEC 60204-1, UL 508, CSA C22.2 No 14

Specifiche Tecniche

– Azionamento dell’interruttore: Con camma a 30°
– Forma di isolamento dei contatti: Zb
– Apertura positiva: Presente
– Forza minima di apertura positiva: 18 N
– Forza minima di scatto: 6 N
– Velocità massima di azionamento: 1 m/s
– Precisione di ripetizione: 0,1 mm sui punti di scatto con 1 milione di cicli di funzionamento
– Designazione del codice dei contatti:
– A300, AC-15 (Ue = 240 V), Ie = 3 A, Ithe = 10 A conforme a IEC 60947-5-1 appendice A
– Q300, DC-13 (Ue = 250 V), Ie = 0,27 A conforme a IEC 60947-5-1 appendice A
– Resistenza massima tra i terminali: 25 MΩ conforme a IEC 60255-7 categoria 3
– Protezione contro i cortocircuiti: Fusibile a cartuccia da 10 A, tipo gG
– Durata elettrica: 5.000.000 cicli, DC-13, 24 V, 10 W, frequenza di funzionamento: ≤ 60 cicli/min, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C
– Durata meccanica: 15.000.000 cicli
– Dimensioni:
– Larghezza: 31 mm
– Altezza: 65 mm
– Profondità: 30 mm
– Peso del prodotto: 0,105 kg
– Descrizione dei terminali ISO n°1:
– (21-22) NC
– (13-14) NO

Ambiente

– Resistenza agli urti: 50 gn per 11 ms conforme a IEC 60068-2-27
– Resistenza alle vibrazioni: 25 gn (f = 10…500 Hz) conforme a IEC 60068-2-6
– Grado di protezione IK: IK04 conforme a IEC 62262
– Temperatura ambiente di funzionamento: -25…70 °C
– Temperatura ambiente di stoccaggio: -40…70 °C
– Trattamento protettivo: TC

Certificazioni

– Certificazioni del prodotto: CSA, CCC, UL
– Standard: IEC 60947-5-1, IEC 60204-1, UL 508, CSA C22.2 No 14

Garanzia

18 mesi

Documentazione

Per ulteriori dettagli, è possibile consultare la scheda tecnica completa disponibile sul sito ufficiale di Telemecanique Sensors. ([telemecaniquesensors.com](https://telemecaniquesensors.com/global/en/product/reference/XCKP2121P16?utm_source=openai))
