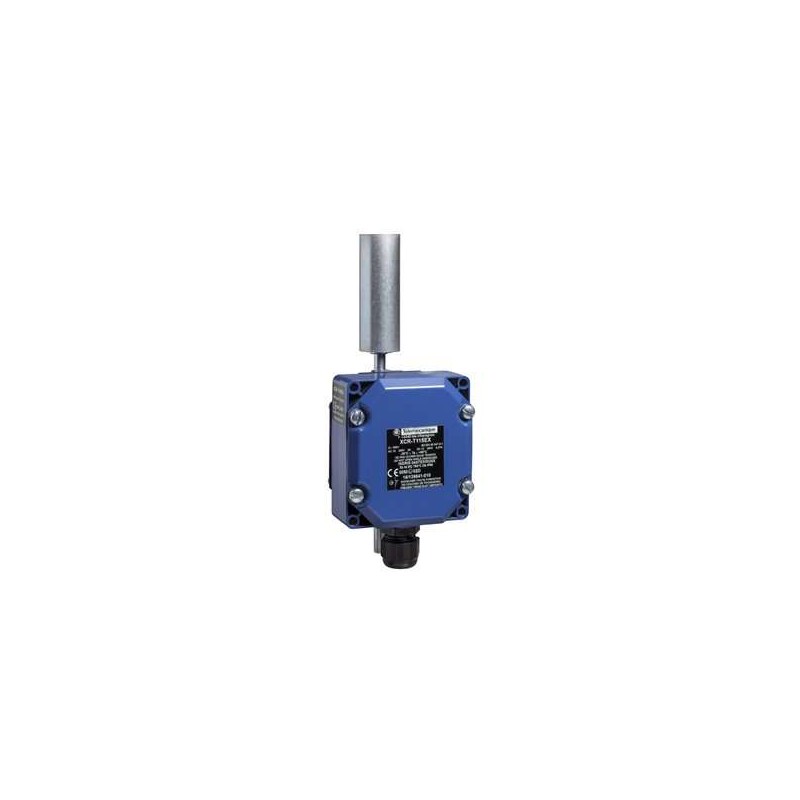

SCHNEIDER XCRT115EX

Nome del prodotto

Interruttore di finecorsa XCRT115EX

Gamma di prodotto

OsiSense ATEX D

Nome della serie

Formato speciale

Tipo di prodotto o componente

Interruttore di finecorsa

Applicazione specifica del prodotto

Monitoraggio dello spostamento del nastro trasportatore

Nome del dispositivo

XCR

Tipo di corpo

Fisso

Tipo di testa

Testa rotante

Materiale

Metallo

Modalità di fissaggio

Tramite il corpo

Movimento della testa operativa

Rotativo

Tipo di operatore

Leva con rullo in acciaio zincato a ritorno a molla

Azionamento dell’interruttore

Tramite nastro trasportatore

Tipo di approccio

Approccio laterale, 2 direzioni

Collegamento elettrico

Morsetti a vite, capacità di serraggio: 1 x 0,5…2 x 2,5 mm²

Tipo e composizione dei contatti

2 x 1 C/O

Forma di isolamento dei contatti

Za

Funzionamento dei contatti

A scatto

Blocco contatti per direzione [circuito di controllo]

1 per direzione

Apertura positiva

Con

Grado di protezione IP

IP65 conforme a IEC 60529

Materiale del corpo

Lega di zinco

Designazione del codice dei contatti

A300, AC-15 (Ue = 240 V), Ie = 3 A conforme a IEC 60947-5-1

Q300, DC-13 (Ue = 250 V), Ie = 0,27 A conforme a IEC 60947-5-1

Resistenza tra i terminali

25 MΩ conforme a IEC 60255-7 categoria 3

Marcatura

II2 D-Ex tb IIIC T85°C Db IP66/67

Resistenza agli urti

30 gn per 18 ms conforme a IEC 60068-2-27

Resistenza alle vibrazioni

9 gn (f= 10-500 Hz) conforme a IEC 60068-2-6

Classe di protezione contro le scosse elettriche

Classe I conforme a IEC 60536

Trattamento protettivo

TC

Zona di polvere

Zona 21 – 22

Certificazioni del prodotto

IEC-Ex INE 16.0048X

Standard

IEC 60079-0

Direttive

2014/34/EU – Direttiva ATEX

Unità di imballaggio

Tipo di unità di imballaggio 1: PCE

Numero di unità nel pacchetto 1: 1

Altezza del pacchetto 1: 10 cm

Larghezza del pacchetto 1: 9,3 cm

Lunghezza del pacchetto 1: 23,5 cm

Peso del pacchetto 1: 1,295 kg

Tipo di unità di imballaggio 2: S03

Numero di unità nel pacchetto 2: 8

Altezza del pacchetto 2: 30 cm

Larghezza del pacchetto 2: 30 cm

Lunghezza del pacchetto 2: 40 cm

Peso del pacchetto 2: 10,86 kg

Tipo di unità di imballaggio 3: P06

Numero di unità nel pacchetto 3: 64

Altezza del pacchetto 3: 75 cm

Larghezza del pacchetto 3: 60 cm

Lunghezza del pacchetto 3: 80 cm

Peso del pacchetto 3: 95,38 kg

Sostenibilità dell’offerta

Per tutte le richieste relative a Reach Rohs, contattaci all’indirizzo sustainability@tesensors.com

Disegni tecnici

Per i disegni tecnici, fare riferimento al sito ufficiale di Telemecanique Sensors.

Prodotti correlati e accessori

Articoli frequentemente acquistati insieme: XCRT215EX – Interruttore di finecorsa, Limit switches XC Standard, XCR, leva a rullo, 2 C/O, ATEX/IECEx

Per ulteriori dettagli, consultare la scheda tecnica completa disponibile sul sito ufficiale di Telemecanique Sensors.
