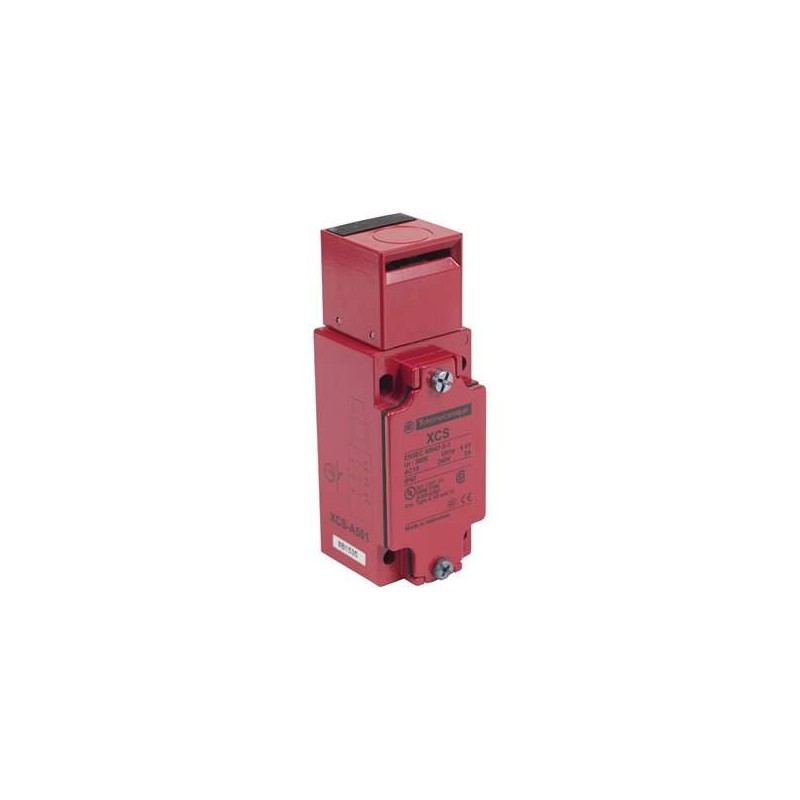

SCHNEIDER XCSA501

Descrizione del Prodotto

L’interruttore di sicurezza SCHNEIDER XCSA501 è progettato per applicazioni industriali, offrendo un’operazione a chiave con testa a torretta. Realizzato in metallo, garantisce robustezza e affidabilità.

Caratteristiche Principali

– **Tipo di prodotto:** Interruttore di sicurezza
– **Serie:** Telemecanique Safety switches XCS
– **Materiale:** Metallo
– **Tipo di testa:** A chiave con testa a torretta
– **Configurazione dei contatti:** 1 NC + 2 NO
– **Operazione dei contatti:** A scatto lento, apertura prima della chiusura
– **Ingresso cavo:** 1 ingresso filettato per Pg 13.5
– **Diametro esterno del cavo:** 9…12 mm
– **Connessione elettrica:** Terminale con capacità di serraggio: 1 x 0,5…2 x 1,5 mm² con o senza capocorda
– **Numero di poli:** 3
– **Opzioni di bloccaggio:** Senza bloccaggio dell’attuatore
– **Segnalazione locale:** Assente

Specifiche Complementari

– **Apertura positiva:** Con contatto NC
– **Durata meccanica:** 1.000.000 cicli
– **Velocità di attuazione minima:** 0,01 m/s
– **Velocità di attuazione massima:** 0,5 m/s
– **Corrente nominale di esercizio [Ie]:**
– 6 A a 120 V, AC-15, A300 conforme a IEC 60947-5-1
– 3 A a 240 V, AC-15, A300 conforme a IEC 60947-5-1
– 0,55 A a 125 V, DC-13, Q300 conforme a IEC 60947-5-1
– 0,27 A a 250 V, DC-13, Q300 conforme a IEC 60947-5-1
– **Corrente termica convenzionale [Ithe]:** 10 A
– **Tensione nominale di isolamento [Ui]:**
– 300 V conforme a UL 508
– 500 V conforme a IEC 60947-1
– 300 V conforme a CSA C22.2 No 14
– **Tensione nominale di tenuta all’impulso [Uimp]:** 6 kV conforme a IEC 60947-5-1
– **Protezione contro i cortocircuiti:** Fusibile a cartuccia da 10 A tipo gG (gl)
– **Forza minima dell’attuatore per l’estrazione:** 20 N
– **Frequenza operativa massima:** 10 cicli/min per massima durata
– **Livello di sicurezza:**
– Può raggiungere la categoria 4 con il sistema di monitoraggio appropriato e cablaggio corretto conforme a ISO 13849-1
– Può raggiungere PL = e con il sistema di monitoraggio appropriato e cablaggio corretto conforme a ISO 13849-1
– Può raggiungere SIL 3 con il sistema di monitoraggio appropriato e cablaggio corretto conforme a IEC 61508
– **Dati di affidabilità della sicurezza:** B10d = 5.000.000 valore dato per una durata di 20 anni limitata dall’usura meccanica o dei contatti
– **Materiale del corpo:** Zamak
– **Materiale della testa:** Zamak
– **Dimensioni:**
– Profondità: 44 mm
– Altezza: 114 mm
– Larghezza: 40 mm
– **Peso netto:** 0,44 kg

Ambiente

– **Standard:**
– IEC 60204-1
– EN 1088/ISO 14119
– IEC 60947-5-1
– CSA C22.2 No 14
– ISO 12100
– UL 508
– **Certificazioni del prodotto:** UL, CSA
– **Trattamento protettivo:** TC
– **Temperatura ambiente per il funzionamento:** -25…70 °C
– **Temperatura ambiente per lo stoccaggio:** -40…70 °C
– **Resistenza alle vibrazioni:** 5 gn (10…500 Hz) conforme a IEC 60068-2-6
– **Resistenza agli urti:** 10 gn per 11 ms conforme a IEC 60068-2-27
– **Classe di protezione contro le scosse elettriche:** Classe I conforme a IEC 61140
– **Grado di protezione IP:** IP67 conforme a EN/IEC 60529 e EN/IEC 60947-5-1

Dettagli di Ordinazione e Spedizione

– **Categoria:** US1000T22411
– **Programma di sconto:** 000T
– **GTIN:** 3389110718850
– **Restituibilità:** Sì
– **Paese di origine:** SG

Unità di Imballaggio

– **Tipo di unità di imballaggio 1:** PCE
– **Numero di unità nel pacchetto 1:** 1
– **Altezza del pacchetto 1:** 7,000 cm
– **Larghezza del pacchetto 1:** 12,500 cm
– **Lunghezza del pacchetto 1:** 4,300 cm
– **Peso del pacchetto 1:** 500,000 g
– **Tipo di unità di imballaggio 2:** S01
– **Numero di unità nel pacchetto 2:** 10
– **Altezza del pacchetto 2:** 15,000 cm
– **Larghezza del pacchetto 2:** 15,000 cm
– **Lunghezza del pacchetto 2:** 40,000 cm
– **Peso del pacchetto 2:** 5,230 kg
– **Tipo di unità di imballaggio 3:** P06
– **Numero di unità nel pacchetto 3:** 160
– **Altezza del pacchetto 3:** 45,000 cm
– **Larghezza del pacchetto 3:** 60,000 cm
– **Lunghezza del pacchetto 3:** 80,000 cm
– **Peso del pacchetto 3:** 88,500 kg

Sostenibilità dell’Offerta

– **Stato dell’offerta sostenibile:** Prodotto Green Premium
– **Direttiva RoHS dell’UE:** Conformità proattiva (Prodotto fuori dall’ambito legale RoHS dell’UE)
– **Senza mercurio:** Sì
– **Informazioni sull’esenzione RoHS:** Sì
– **Profilo di circolarità:** Nessuna necessità di operazioni di riciclaggio specifiche

Garanzia Contrattuale

– **Garanzia:** 18 mesi
