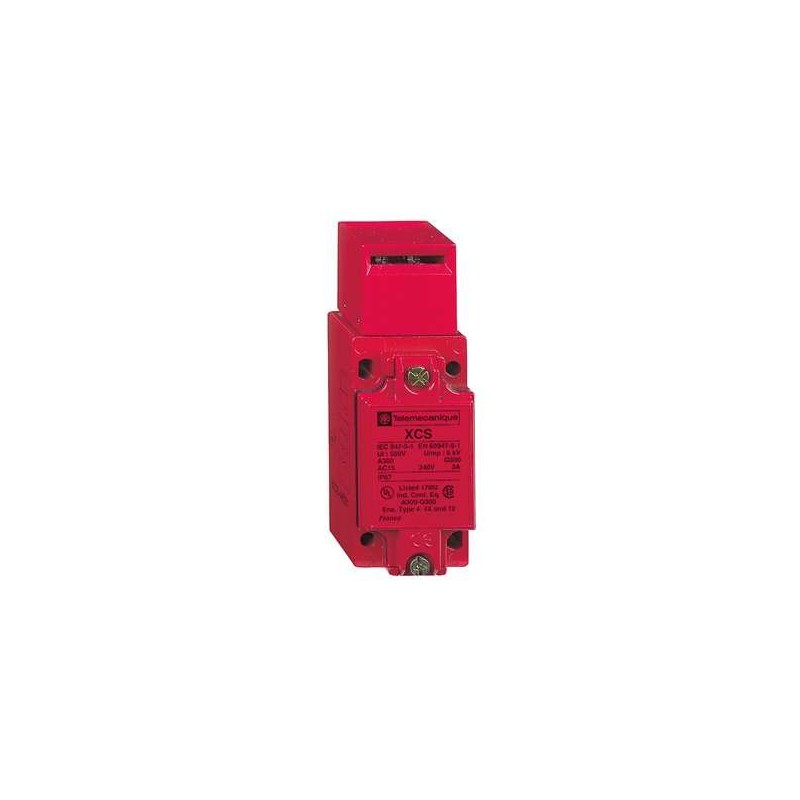

SCHNEIDER XCSA702

Descrizione del prodotto

L’interruttore di sicurezza SCHNEIDER XCSA702 è progettato per applicazioni industriali che richiedono un elevato livello di sicurezza. Dotato di una testa a torretta azionata mediante chiave, garantisce un controllo affidabile dell’accesso alle aree pericolose. Il corpo in metallo assicura robustezza e durabilità, mentre l’ingresso filettato M20 x 1.5 facilita l’installazione.

Caratteristiche principali

– **Composizione dei contatti:** 2 NC + 1 NO

– **Tipo di azionamento dei contatti:** Apertura lenta, break-before-make

– **Ingresso cavo:** 1 ingresso filettato per M20 x 1.5

– **Collegamento elettrico:** Morsetto con capacità di serraggio da 1 x 0,5 mm² a 2 x 1,5 mm², con o senza terminale cavo

– **Opzioni di bloccaggio:** Senza blocco dell’attuatore

– **Segnalazione locale:** Assente

Specifiche tecniche

– **Apertura positiva:** Presente sui contatti NC

– **Forza di estrazione dell’attuatore:** 20 N

– **Velocità di azionamento minima:** 0,01 m/s

– **Velocità di azionamento massima:** 0,5 m/s

– **Corrente nominale di impiego (Ie):**

– 6 A a 120 V, AC-15, A300

– 3 A a 240 V, AC-15, A300

– 0,55 A a 125 V, DC-13, Q300

– 0,27 A a 250 V, DC-13, Q300

– **Corrente termica convenzionale in cassetta (Ithe):** 10 A

– **Tensione nominale di isolamento (Ui):**

– 300 V conforme a UL 508

– 500 V conforme a EN/IEC 60947-1

– 300 V conforme a CSA C22.2 No 14

– **Tensione nominale di tenuta agli impulsi (Uimp):** 6 kV conforme a EN/IEC 60947-5-1

– **Protezione contro i cortocircuiti:** Fusibile cartuccia tipo gG (gl) da 10 A

– **Frequenza operativa massima:** 10 cicli/min per massima durata

– **Livello di sicurezza:**

– Categoria 4 con sistema di monitoraggio appropriato e cablaggio corretto conforme a EN/ISO 13849-1

– PL = e con sistema di monitoraggio appropriato e cablaggio corretto conforme a EN/ISO 13849-1

– SIL 3 con sistema di monitoraggio appropriato e cablaggio corretto conforme a EN/IEC 61508

Affidabilità e durata

– **Durata meccanica:** 1.000.000 di cicli

– **Dati di affidabilità sicurezza:** B10d = 5.000.000 (valore riferito a una durata di 20 anni, limitata dall’usura meccanica o dei contatti)

Materiali e dimensioni

– **Materiale del corpo:** Zamak

– **Materiale della testa:** Zamak

– **Dimensioni:**

– Larghezza: 40 mm

– Altezza: 114 mm

– Profondità: 44 mm

– **Peso del prodotto:** 0,44 kg

Condizioni ambientali

– **Temperatura di funzionamento:** da -25 °C a +70 °C

– **Grado di protezione:** IP67 conforme a EN/IEC 60529 e EN/IEC 60947-5-1

– **Resistenza alle vibrazioni:** 5 gn (frequenza da 10 a 500 Hz) conforme a IEC 60068-2-6

– **Resistenza agli urti:** 10 gn per 11 ms conforme a IEC 60068-2-27

Certificazioni e conformità

– **Standard:**

– EN/ISO 13849-1

– EN/IEC 61508

– EN/IEC 60947-5-1

– EN/IEC 60204-1

– EN 1088/ISO 14119

– ISO 12100

– **Certificazioni:**

– UL

– CSA

– CE

– EAC

– CCC

– Uso in ambienti marittimi

Accessori compatibili

– **Codici accessori:**

– XCSZ27

– XCSZ90

– XCSZ01

– XCSZ02

– XCSZ03

– XCSZ05

Note

Per garantire un’installazione e un funzionamento sicuri, si raccomanda di seguire le istruzioni fornite dal produttore e di conformarsi alle normative vigenti in materia di sicurezza delle macchine.
