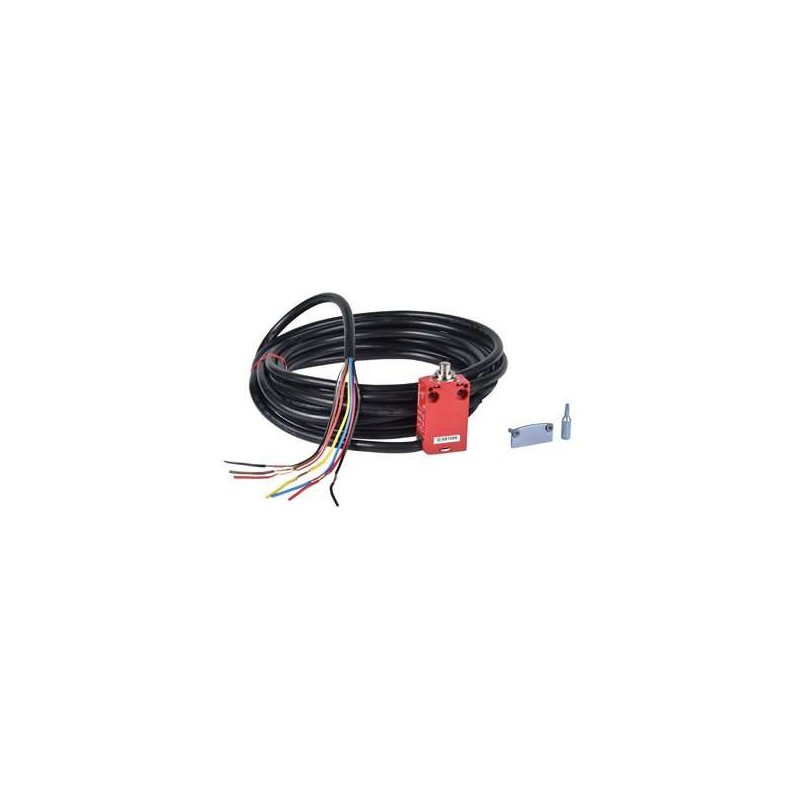

SCHNEIDER XCSM3902L5

Descrizione del Prodotto

L’interruttore di finecorsa di sicurezza XCSM3902L5 della Telemecanique Sensors è progettato per applicazioni industriali che richiedono un controllo preciso e affidabile. Questo dispositivo presenta un attuatore a rullo e una configurazione di contatti 2 NC + 1 NO, fornito con un cavo preconfezionato di 5 metri.

Caratteristiche Principali

– **Gamma di prodotto:** Telemecanique Safety switches XCS
– **Tipo di prodotto o componente:** Interruttore di finecorsa di sicurezza
– **Nome componente:** XCSM
– **Design:** Miniatura
– **Materiale:** Metallo
– **Tipo di testa:** Testa a pistone
– **Tecnologia di protezione:** Copertura protettiva in plastica, fissata con vite di sicurezza a testa a 5 lobi
– **Tipo di approccio:** Approccio laterale
– **Tipo di operatore:** Pistone a rullo
– **Operazione dei contatti:** Azione rapida
– **Tipo e composizione dei contatti:** 2 NC + 1 NO
– **Composizione del cavo:** 7 x 0,5 mm²

Caratteristiche Complementari

– **Connessione elettrica:** Pre-cablata
– **Apertura positiva:** Con contatto NC
– **Azionamento dell’interruttore:** Tramite camma a 30°
– **Modalità di fissaggio:** Sul corpo
– **Designazione del codice dei contatti:**
– B300, AC-15 (Ue = 240 V, Ie = 1,5 A) conforme a IEC 60947-5-1
– R300, DC-13 (Ue = 250 V, Ie = 0,1 A) conforme a IEC 60947-5-1
– **Resistenza tra i terminali:** 25 MΩ conforme a IEC 60255-7 categoria 3
– **Precisione di ripetizione:** 0,05 mm sui punti di scatto
– **Livello di sicurezza:**
– Può raggiungere la categoria 4 con il sistema di monitoraggio appropriato e cablaggio corretto conforme a ISO 13849-1
– Può raggiungere PL = e con il sistema di monitoraggio appropriato e cablaggio corretto conforme a ISO 13849-1
– Può raggiungere SIL 3 con il sistema di monitoraggio appropriato e cablaggio corretto conforme a IEC 61508
– **Materiale del corpo:** Zamak
– **Materiale della testa:** Zamak
– **Dati di affidabilità della sicurezza:** B10d = 50.000.000, valore dato per una durata di 20 anni limitata dall’usura meccanica o dei contatti

Ambiente

– **Trattamento protettivo:** TC
– **Certificazioni del prodotto:**
– CSA
– UL
– **Classe di protezione contro le scosse elettriche:** Classe I conforme a IEC 61140
– **Standard:**
– CSA C22.2 No 14
– UL 508
– IEC 60947-5-1
– EN 1088
– IEC 60204-1
– **Resistenza alle vibrazioni:** 5 gn (f= 10-500 Hz) conforme a IEC 60068-2-6
– **Resistenza agli urti:** 25 gn per 18 ms conforme a IEC 60068-2-27
– **Grado di protezione IK:** IK06 conforme a IEC 62262
– **Grado di protezione IP:**
– IP66 conforme a IEC 60529
– IP67 conforme a IEC 60529
– IP68 conforme a IEC 60529
– **Temperatura ambiente durante il funzionamento:** -25 °C

Unità di Imballaggio

– **Tipo di unità di imballaggio 1:** PCE
– **Numero di unità per pacchetto 1:** 1
– **Altezza del pacchetto 1:** 3,5 cm
– **Larghezza del pacchetto 1:** 18 cm
– **Lunghezza del pacchetto 1:** 21 cm
– **Peso del pacchetto 1:** 542 g
– **Tipo di unità di imballaggio 2:** S03
– **Numero di unità per pacchetto 2:** 20
– **Altezza del pacchetto 2:** 30 cm
– **Larghezza del pacchetto 2:** 30 cm
– **Lunghezza del pacchetto 2:** 40 cm
– **Peso del pacchetto 2:** 10,404 kg
– **Tipo di unità di imballaggio 3:** P06
– **Numero di unità per pacchetto 3:** 160
– **Altezza del pacchetto 3:** 75 cm
– **Larghezza del pacchetto 3:** 60 cm
– **Lunghezza del pacchetto 3:** 80 cm
– **Peso del pacchetto 3:** 95 kg

Documenti e Download

– **Dichiarazioni Ambientali:**
– Dichiarazione RoHS per la gamma XCMD, ZCMD, XCSM, XCMV, ZCMV (19/05/2025)
– Dichiarazione REACH V30 per la gamma XCMD, ZCMD, XCSM, XCMV, ZCMV (19/05/2025)
– **Dichiarazioni di Conformità:**
– Dichiarazione di conformità CE/UE per gli interruttori di sicurezza XCSA/B/C/D/E/M/MP/P/PA/PL/PR/TA/TE/TR… (05/02/2024)
– Dichiarazione di conformità UK per gli interruttori di sicurezza XCSA/B/C/D/E/M/MP/P/PA/PL/PR/TA/TE/TR… (27/02/2024)
– Dichiarazione di conformità CE/UE per gli interruttori di finecorsa di sicurezza XCSM… (25/01/2024)
– Dichiarazione di conformità UK per gli interruttori di finecorsa di sicurezza XCSM… (27/02/2024)
– **Istruzioni:**
– Foglio di istruzioni per gli interruttori di finecorsa di sicurezza XCSM… (01/11/2019)
