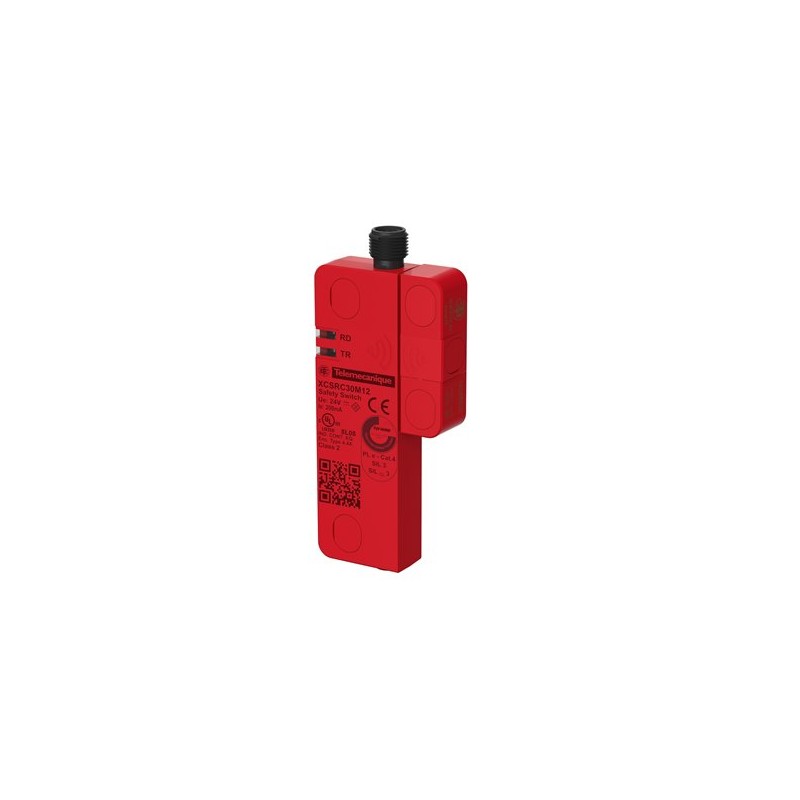

SCHNEIDER XCSRC30M12

Descrizione del Prodotto

L’interruttore di sicurezza RFID XCSRC30M12 di Schneider Electric è progettato per il monitoraggio senza contatto di porte di protezione o involucri protettivi su macchine a bassa inerzia. Offre due uscite di sicurezza PNP a stato solido (OSSD) e supporta l’associazione con due nuovi transponder. Con un alto livello di codifica secondo EN/ISO 14119, garantisce un’elevata sicurezza operativa. Le sue dimensioni compatte e la costruzione robusta lo rendono ideale per ambienti industriali esigenti.

Caratteristiche Principali

– Modello singolo con possibilità di associazione con due nuovi transponder.
– Due uscite di sicurezza PNP a stato solido (OSSD).
– Alto livello di codifica secondo EN/ISO 14119.
– Indicatori LED multicolore per segnalazione locale.
– Corpo in plastica con connettore M12.
– Grado di protezione IP65 / IP66 / IP67 / IP69K.
– Compatibilità con standard ECOLAB per ambienti igienici.
– Conformità agli standard EN/ISO 14119, EN/IEC 60947-5-2, EN/IEC 60947-5-3.
– Quando associato a un’unità di controllo di sicurezza appropriata, conforme a categoria 4, livello di prestazione PL e, SIL 3 secondo EN/ISO 13849-1, EN/IEC 61508.

Specifiche Tecniche

– Tensione operativa nominale (Ue): 24 V DC (-20%…+10%) SELV o PELV conforme a EN/IEC 60204-1.
– Corrente operativa nominale (Ie): 60 mA.
– Distanza operativa assicurata (Sa): 10 mm faccia a faccia.
– Distanza di intervento assicurata (Sar): 35 mm faccia a faccia.
– Tempo di risposta: 120 ms tipico.
– Tempo di avvio iniziale: 5 s.
– Temperatura ambiente per funzionamento: da -25°C a +70°C.
– Temperatura ambiente per stoccaggio: da -40°C a +85°C.
– Resistenza alle vibrazioni: 10 gn (10…150 Hz) conforme a EN/IEC 60068-2-6.
– Resistenza agli urti: 30 gn per 11 ms conforme a EN/IEC 60068-2-27.
– Classe di protezione elettrica: Classe III conforme a EN/IEC 61140.
– Grado di protezione: IP65, IP66, IP67, IP69K.
– Dimensioni del transponder: 50 x 15 x 15 mm.
– Dimensioni del lettore: 108,3 x 30 x 15 mm.
– Connessione elettrica: connettore M12 maschio a 5 poli.
– Uscite di sicurezza: 2 NO.
– Segnalazione locale: 2 LED multicolore (verde, arancione e rosso).
– Livello di sicurezza: SIL 3 conforme a EN/IEC 61508, SILCL 3 conforme a EN/IEC 62061, PL = e conforme a EN/ISO 13849-1, Categoria 4 conforme a EN/ISO 13849-1.
– Dati di affidabilità: PFH_D = 5 x 10⁻¹⁰/h conforme a EN/IEC 62061 e EN/ISO 13849-1.
– Durata di vita: 20 anni.

Certificazioni

– CE.
– TÜV.
– EAC.
– RCM.
– cULus.
– FCC.
– IC.
– Ecolab.

Conformità Ambientale

– Prodotto Green Premium.
– Conformità proattiva alla Direttiva RoHS dell’UE (prodotto al di fuori dell’ambito legale della RoHS dell’UE).
– Senza mercurio.
– Profilo di circolarità: nessuna necessità di operazioni di riciclaggio specifiche.
– California Proposition 65: Questo prodotto può esporre a sostanze chimiche tra cui: Diisononyl phthalate (DINP), noto nello Stato della California per causare il cancro, e Di-isodecyl phthalate (DIDP), noto nello Stato della California per causare difetti alla nascita o altri danni riproduttivi. Per ulteriori informazioni, visitare www.P65Warnings.ca.gov.

Unità di Imballaggio

– Tipo di confezione 1: PCE.
– Numero di unità nella confezione 1: 1.
– Altezza della confezione 1: 4,2 cm.
– Larghezza della confezione 1: 14,7 cm.
– Lunghezza della confezione 1: 16,3 cm.
– Peso della confezione 1: 106 g.
– Tipo di confezione 2: S01.
– Numero di unità nella confezione 2: 12.
– Altezza della confezione 2: 15 cm.
– Larghezza della confezione 2: 15 cm.
– Lunghezza della confezione 2: 40 cm.
– Peso della confezione 2: 2,27 kg.

Connessioni

– Connettore M12 a 5 poli:
– (1) +24 VDC.
– (2) OSSD2.
– (3) 0 VDC.
– (4) OSSD1.
– (5) NC (Non collegato).

Schema di Collegamento

– Collegamento a un relè di sicurezza:
– (1) Transponder.
– (2) Lettore.
– (3) Logica.
– (4) Avvio.
– (5) ESC: Condizioni di avvio esterne.
– (6) H1: Indicatore luminoso disattivato.
– (7) Fusibile. Stato operativo del fusibile elettronico interno.
– (8) Verso PLC.
– (9) Circuito di alimentazione.

Montaggio e Distanze

– Montaggio faccia a faccia (configurazione preferita):
– e min. > 2 mm (e: distanza minima di montaggio raccomandata tra transponder e lettore).
– d: Limite di rilevamento.

– Montaggio affiancato:
– e: Distanza minima di montaggio raccomandata tra transponder e lettore.

Note

– I contattori KM1 e KM2 devono
