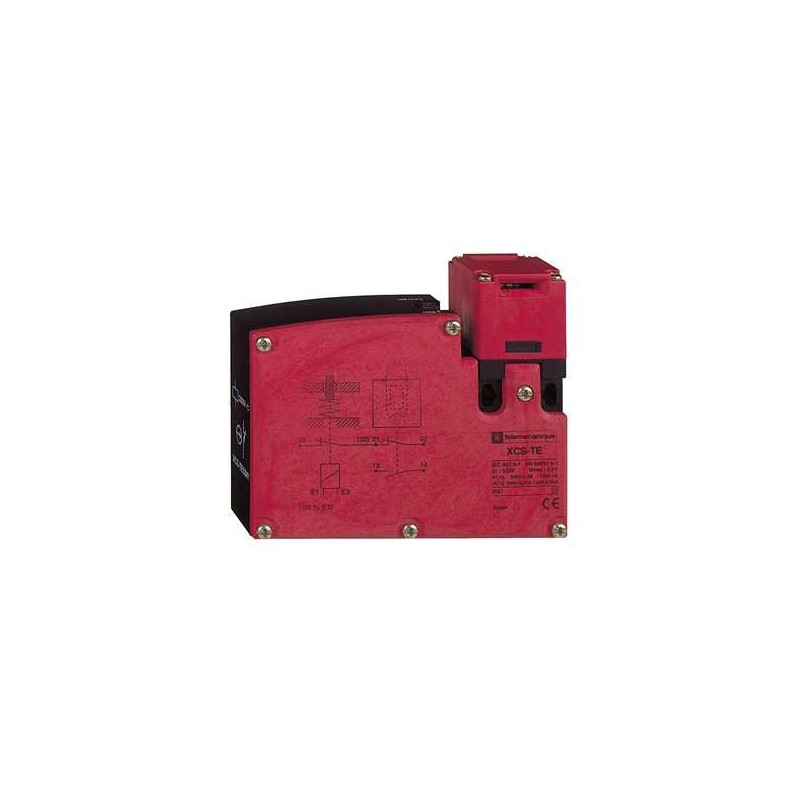

SCHNEIDER XCSTE5311

Descrizione del prodotto

L’interruttore di sicurezza SCHNEIDER XCSTE5311 è progettato per il controllo sicuro dell’apertura e dell’interblocco di protezioni e coperture. Quando l’attuatore collegato alla protezione viene rimosso dalla testa dell’interruttore, il dispositivo interrompe il funzionamento della macchina, garantendo la sicurezza dell’operatore. Questo modello presenta una testa a torretta azionata a chiave e un corpo in poliammide con doppio isolamento. È dotato di contatti ad azione lenta, con configurazione 1 NC + 1 NO, e un contatto del solenoide 1 NC. L’ingresso del cavo è filettato per Pg 11. Il bloccaggio avviene quando l’alimentazione del solenoide è disattivata, mentre lo sblocco si verifica quando il solenoide è alimentato. La tensione nominale di alimentazione è di 24 V con una tolleranza del -20%/+10%. Il dispositivo è conforme agli standard EN/ISO 14119, EN/IEC 60204-1, EN/IEC 60947-5-1, UL 508 e CSA C22.2 No 14. In combinazione con un’unità di controllo di sicurezza appropriata, può raggiungere la categoria 4, livello di prestazione PL e, SIL 3 secondo EN/ISO 13849-1 e EN/IEC 61508. ([telemecaniquesensors.com](https://www.telemecaniquesensors.com/es/es/product/reference/XCSTE5311?utm_source=openai))

Caratteristiche tecniche

– Configurazione dei contatti: 1 NC + 1 NO
– Contatto del solenoide: 1 NC (ad azione lenta)
– Tipo di azionamento: Testa a torretta azionata a chiave
– Materiale del corpo: Poliammide (PA) con doppio isolamento
– Materiale della testa: Poliammide (PA)
– Ingresso cavo: 1 ingresso filettato per Pg 11
– Bloccaggio elettromagnetico: Bloccaggio alla diseccitazione e sblocco all’eccitazione del solenoide
– Tensione nominale di alimentazione: 24 V (-20%/+10%)
– Collegamento elettrico: Morsetti con capacità di serraggio: 1 x 0,5…2 x 1,5 mm² con o senza capocorda
– Grado di protezione: IP67 secondo EN/IEC 60529 e EN/IEC 60947-5-1
– Temperatura ambiente di funzionamento: Da -25°C a +60°C
– Durata meccanica: 1.000.000 di cicli
– Conformità agli standard: EN/ISO 14119, EN/IEC 60204-1, EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14
– Livello di sicurezza: Categoria 4, PL e, SIL 3 (con unità di controllo di sicurezza appropriata)
– Dati di affidabilità: B10d = 5.000.000 (per una durata di 20 anni limitata dall’usura meccanica o dei contatti)
– Classe di protezione contro le scosse elettriche: Classe II secondo IEC 61140
– Resistenza alle vibrazioni: 5 gn (frequenza 10-500 Hz) secondo IEC 60068-2-6
– Resistenza agli urti: 10 gn per 11 ms secondo IEC 60068-2-27
– Trattamento protettivo: TC
– Categoria di protezione antideflagrante per gas: Non applicabile
– Categoria di protezione antideflagrante per polvere: Non applicabile
– Con indicatore di stato: Sì
– Con sblocco ausiliario: No
– Con sblocco d’emergenza: No
– Corrente d’esercizio nominale Ie per AC-15, 125 V: 3 A
– Corrente d’esercizio nominale Ie per AC-15, 230 V: 1,5 A
– Corrente d’esercizio nominale Ie per DC-13, 125 V: 0,55 A
– Corrente d’esercizio nominale Ie per DC-13, 230 V: 0,27 A
– Corrente termica convenzionale (Ith): 6 A
– Tensione di isolamento nominale (Ui): 500 V (secondo EN/IEC 60947-1)
– Tensione nominale di tenuta ad impulso (Uimp): 6 kV (secondo EN/IEC 60947-5-1)
– Protezione da cortocircuito: Fusibile a cartuccia consigliato tipo gG (gl) 10 A
– Collegamenti elettrici: Morsetti a vite
– Tipo di montaggio: Fissaggio frontale
– Esecuzione: Inseribile e integrabile
– Esecuzione del collegamento elettrico: Raccordo a vite
– Numero di contatti di riposo: 1
– Serie: Preventa XCS
– Produttore: Telemecanique Sensors
– Codice prodotto: XCSTE5311
– Codice EAN: 3389110825077
– Codice Rexel: TEXCSTE5311
– Codice produttore: XCSTE5311
– Codice prodotto Farnell: 2765831
– Gamma prodotti: Preventa XCS
– Configurazione contatti: SPST-NA SPST-NC
– Terminali interruttore: Vite
– Tensione contatto AC max: 120 V
– Corrente di contatto AC max: 3 A
– Categoria IP: IP67
– Tensione contatto DC max: 125 V
– Corrente di contatto DC max: 550 mA
– Sostanze estremamente preoccupanti (SVHC): No SVHC (12-Jan-2017)
– Paese d’origine: Francia
– Tariffa n.: 85365080
– US ECCN: EAR99
– EU ECCN: NLR
– Conforme alla direttiva RoHS: Sì
– Conforme alle norme RoHS sugli ftalati: Sì
– Certificato di conformità del prodotto: Disponibile
– Peso (kg): 0,392
– Unità di imballaggio: PCE
–
