SCHNEIDER XS1M18AB120

Descrizione del Prodotto

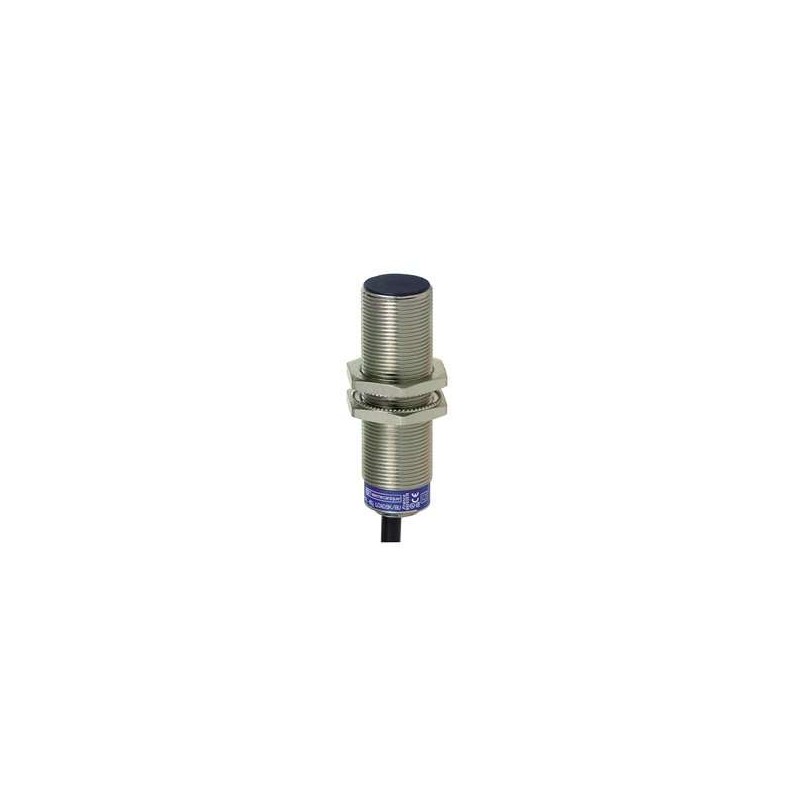

Il sensore di prossimità induttivo XS1M18AB120 di Schneider Electric è progettato per il rilevamento senza contatto di oggetti metallici. Questo sensore cilindrico M18 offre un’uscita analogica da 4 a 20 mA, con una distanza nominale di rilevamento di 5 mm. È ideale per applicazioni industriali che richiedono precisione e affidabilità nel monitoraggio della posizione e del movimento di componenti metallici.

Caratteristiche Principali

– Gamma di prodotto: Telemecanique Sensori di prossimità induttivi XS

– Nome del sensore: XS1

– Design del sensore: Cilindrico M18

– Tipo di uscita: Analogica

– Tecnica di cablaggio: 2 fili

– Funzione di uscita discreta: 1 NC

– Accettazione di montaggio a filo: Montabile a filo

– Materiale: Metallo

– Intervallo di uscita analogica: 4…20 mA

– Connessione elettrica: Cavo

– Tensione nominale di alimentazione [Us]: 12…24 V DC

– Tipo di circuito di uscita: DC

– Grado di protezione IP: IP67 conforme a IEC 60529

Caratteristiche Complementari

– Materiale dell’involucro: Ottone nichelato

– Faccia di rilevamento: Frontale

– Tipo di filettatura: M18 x 1

– Materiale frontale: PPS

– Errore di linearità: +/- 2 mA

– Ripetibilità: <= 3% di Sr

– Composizione del cavo: 3 x 0,34 mm²

– Materiale di isolamento del filo: PVC

– Frequenza di commutazione: <= 500 Hz

– Deriva della corrente di uscita: 10%

– Consumo di corrente: 4 mA a vuoto

– Marcatura: CE

Ambiente

– Certificazioni del prodotto: UL, CSA

– Temperatura ambiente per il funzionamento: -25…70 °C

Unità di Imballaggio

– Tipo di unità di imballaggio 1: PCE

– Numero di unità nel pacchetto 1: 1

– Altezza del pacchetto 1: 4,1 cm

– Larghezza del pacchetto 1: 9,5 cm

– Lunghezza del pacchetto 1: 13 cm

– Peso del pacchetto 1: 113 g

– Tipo di unità di imballaggio 2: S03

– Numero di unità nel pacchetto 2: 44

– Altezza del pacchetto 2: 30 cm

– Larghezza del pacchetto 2: 30 cm

– Lunghezza del pacchetto 2: 40 cm

– Peso del pacchetto 2: 5,32 kg

Sostenibilità dell’Offerta

– Stato dell’offerta sostenibile: Prodotto Green Premium

– Direttiva EU RoHS: Conformità proattiva (Prodotto al di fuori dell’ambito legale EU RoHS)

– Senza mercurio: Sì

– Informazioni sull’esenzione RoHS: Sì

– Profilo di circolarità: Informazioni sulla fine del ciclo di vita

– Proposizione 65 della California: AVVISO: Questo prodotto può esporre a sostanze chimiche tra cui: Diisononyl phthalate (DINP), noto nello Stato della California per causare il cancro, e Di-isodecyl phthalate (DIDP), noto nello Stato della California per causare difetti alla nascita o altri danni riproduttivi. Per ulteriori informazioni, visitare www.P65Warnings.ca.gov

Garanzia Contrattuale

– Garanzia: 18 mesi

Disegni Tecnici

– Dimensioni: Lunghezza 53 mm, Altezza 18 mm

– Montaggio e Distanze Minime di Montaggio: Distanza laterale ≥ 10 mm, Distanza frontale ≥ 60 mm, Distanza da oggetto metallico ≥ 15 mm

– Schema di Cablaggio: Connessione a 2 fili con uscita in corrente 4…20 mA

Documenti e Download

– CAD: File CAD 3D disponibili in formato zip

– Catalogo: Catalogo dei sensori di prossimità induttivi gamma XS

– Dichiarazione di conformità: Dichiarazione EU RoHS

– Foglio di istruzioni: Istruzioni per sensori di prossimità induttivi con uscita analogica

Prodotti Correlati e Accessori

– XSZB118: Accessorio per sensore, Ø 18 mm, morsetto di fissaggio in plastica con indicizzazione

– XUZA118: Staffa di fissaggio a 90°, accessorio per sensore Ø 18 mm, acciaio inossidabile

Applicazioni

Automazione e controllo di processo, industriale, robotica, rilevamento e strumentazione

Note

Per ulteriori dettagli, consultare la documentazione tecnica fornita dal produttore.
