SCHNEIDER XS1N18PC410D

Nome del prodotto

XS1N18PC410D

Descrizione

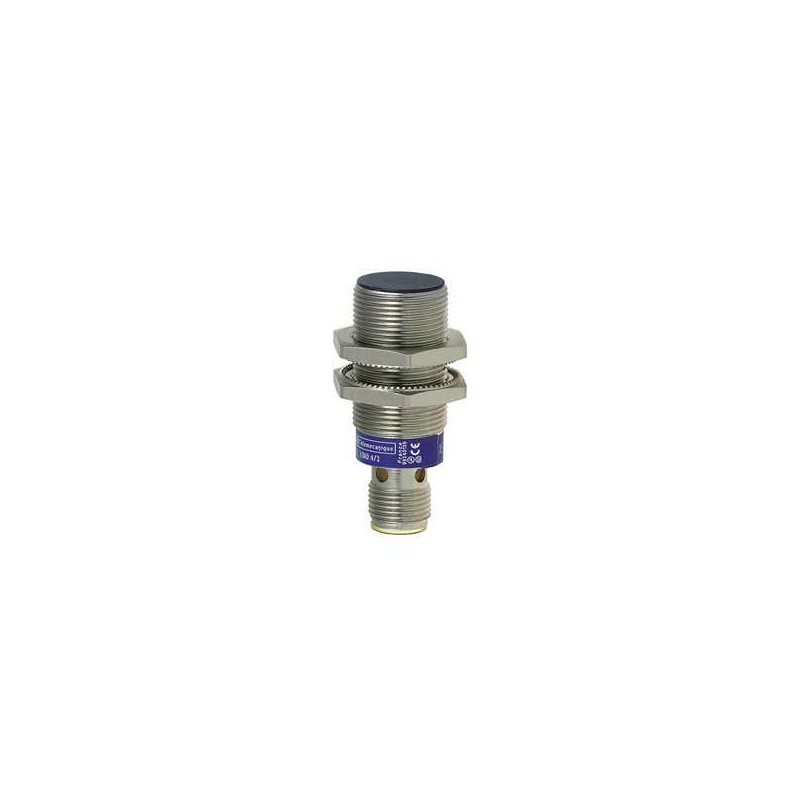

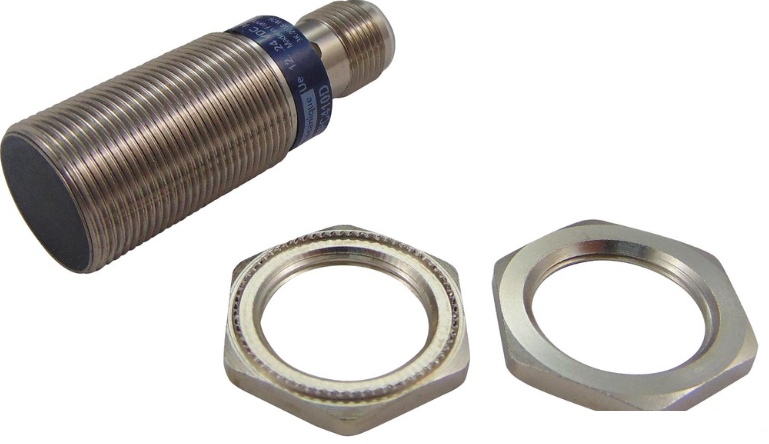

Sensore di prossimità induttivo cilindrico M18, lunghezza 51 mm, in ottone nichelato, distanza di rilevamento nominale 5 mm, alimentazione 12-24 V DC, con connettore M12 a 4 pin.

Caratteristiche principali

– Tipo di sensore: Sensore di prossimità induttivo
– Applicazione: Attrezzature mobili
– Tipo di uscita: Discreta (PNP)
– Funzione di uscita discreta: 1 NO + 1 NC
– Tecnica di cablaggio: 4 fili
– Accettazione di montaggio a filo: Montabile a filo
– Materiale del corpo: Metallo
– Connessione elettrica: Connettore maschio M12, 4 pin
– Tensione di alimentazione nominale [Us]: 12…24 V DC con protezione contro l’inversione di polarità
– Capacità di commutazione in mA: ≤ 200 mA con protezione da sovraccarico e cortocircuito
– Grado di protezione IP: IP69K conforme a DIN 40050, IP65 conforme a IEC 60529, IP67

Caratteristiche complementari

– Materiale dell’involucro: Ottone nichelato
– Materiale della faccia di rilevamento: PPS
– Tipo di filettatura: M18 x 1
– Zona operativa: 0…4 mm
– Differenziale di viaggio: 1…15% di Sr
– Materiale di isolamento dei fili: PVC
– LED di stato: Stato dell’uscita: 1 LED (giallo)
– Limiti di tensione di alimentazione: 9…36 V DC
– Frequenza di commutazione: ≤ 2000 Hz
– Caduta di tensione massima: <2 V (chiuso)
– Consumo di corrente: 0…10 mA a vuoto
– Ritardo massimo all’accensione: 5 ms
– Ritardo massimo di risposta: 0,15 ms
– Ritardo massimo di recupero: 0,35 ms
– Marcatura: CE
– Lunghezza filettata: 28 mm
– Lunghezza totale: 51 mm
– Peso netto: 0,04 kg

Ambiente

– Certificazioni del prodotto: E2, UL, CSA
– Temperatura ambiente per funzionamento: -25…70 °C
– Temperatura ambiente per stoccaggio: -40…85 °C
– Resistenza alle vibrazioni: 25 gn ampiezza = +/- 2 mm (f = 10…55 Hz) conforme a IEC 60068-2-6
– Resistenza agli urti: 50 gn per 11 ms conforme a IEC 60068-2-27

Unità di imballaggio

– Tipo di unità di imballaggio 1: PCE
– Numero di unità nel pacchetto 1: 1
– Altezza del pacchetto 1: 2,4 cm
– Larghezza del pacchetto 1: 8,0 cm
– Lunghezza del pacchetto 1: 12,0 cm
– Peso del pacchetto 1: 58,0 g
– Tipo di unità di imballaggio 2: S02
– Numero di unità nel pacchetto 2: 44
– Altezza del pacchetto 2: 15 cm
– Larghezza del pacchetto 2: 30 cm
– Lunghezza del pacchetto 2: 40 cm
– Peso del pacchetto 2: 2,882 kg

Sostenibilità dell’offerta

– Stato dell’offerta sostenibile: Prodotto Green Premium
– Direttiva RoHS UE: Conformità proattiva (Prodotto al di fuori dell’ambito legale RoHS UE)
– Senza mercurio: Sì
– Informazioni sull’esenzione RoHS: Sì
– Profilo di circolarità: Informazioni sulla fine del ciclo di vita
– Proposta 65 della California: AVVERTENZA: Questo prodotto può esporre a sostanze chimiche tra cui: Diisononyl phthalate (DINP), noto nello Stato della California per causare il cancro, e Di-isodecyl phthalate (DIDP), noto nello Stato della California per causare difetti alla nascita o altri danni riproduttivi. Per ulteriori informazioni, visitare www.P65Warnings.ca.gov

Garanzia contrattuale

18 mesi

Disegni tecnici

– Dimensioni:
– (1) LED
– Distanze minime di montaggio:
– e (1) ≥ 10 mm
– e (2) ≥ 60 mm
– e (3) ≥ 15 mm
– Schemi di cablaggio:
– Disponibili nel datasheet
– Curve di prestazione:
– Target standard in acciaio: 18x18x1 mm
– (1) Punti di attivazione
– (2) Punti di disattivazione (oggetto che si avvicina lateralmente)
– (y) Distanza di rilevamento in mm

Documenti e download

– File CAD 3D:
– Sensori di prossimità induttivi OsiSense XS, cilindrici M18, montabili a filo, metallo, Sn5 mm, connettore – 3D CAD (zip)
– Cataloghi tecnici:
– Catalogo Sensori di prossimità induttivi gamma XS (pdf)
– Telemecanique Sensors: La guida essenziale alla rilevazione (pdf)
– Dichiarazioni di conformità:
– Dichiarazione RoHS UE XS1N18PC410D (pdf)
– Istruzioni:
– XS1L… / N…, XS2L… / N… Sensori di prossimità induttivi, custodia metallica cilindrica, Foglio di istruzioni (pdf)
– XS1N..PC410. – XS1…B3PC. – XS4P..PC410. Sensore di prossimità induttivo – Versione DC 4 fili, Foglio di istruzioni (pdf)
