SCHNEIDER XS512B1PAL2

Descrizione del Prodotto

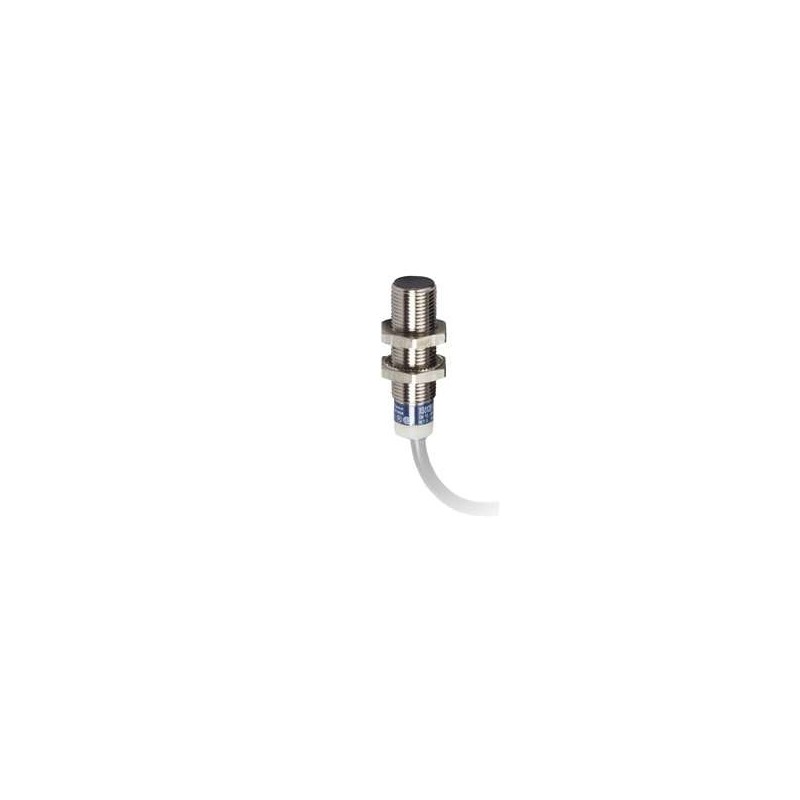

Il sensore di prossimità induttivo XS512B1PAL2 di Telemecanique Sensors è progettato per applicazioni generali. Presenta un design cilindrico M12 con corpo in ottone nichelato e una lunghezza di 35 mm. È dotato di un’uscita discreta PNP con funzione normalmente aperta (NO) e una connessione elettrica tramite cavo da 2 metri.

Caratteristiche Principali

– Tipo di sensore: Sensore di prossimità induttivo

– Nome del sensore: XS5

– Applicazione del dispositivo: Non applicabile

– Design del sensore: Cilindrico M12

– Dimensioni: 37 mm

– Tipo di corpo: Fisso

– Tipo di segnale di uscita: Discreto

– Tecnica di cablaggio: 3 fili

– Funzione di uscita discreta: 1 NO

– Accettazione del montaggio a filo del rilevatore: Montabile a filo

– Tipo di uscita discreta: PNP

– Materiale: Metallo

– Connessione elettrica: Cavo

– Tensione nominale di alimentazione [Us]: 12…24 V DC con protezione contro l’inversione di polarità

– Tipo di circuito di uscita: DC

– Capacità di commutazione in mA: <= 200 mA DC con protezione contro sovraccarico e cortocircuito

– Grado di protezione IP: IP68 con doppio isolamento conforme a IEC 60529, IP69K conforme a DIN 40050

Caratteristiche Complementari

– Materiale dell’involucro: Ottone nichelato

– Superficie di rilevamento: Frontale

– Tipo di filettatura: M12 x 1

– Materiale frontale: PPS

– Distanza di rilevamento: > 0…2,5 mm

– Differenziale di viaggio: 1…15 % di Sr

– Composizione del cavo: 3 x 0,34 mm²

– LED di stato: Stato di uscita: 1 LED (giallo)

– Materiale di isolamento del filo: PVC

– Frequenza di commutazione: <= 5000 Hz

– Caduta di tensione: <2 V (chiuso)

– Consumo di corrente: <= 10 mA a vuoto

– Ritardo alla prima attivazione: 10 millisecondi

– Ritardo di risposta: 0,1 millisecondi

– Marcatura: CE

– Ritardo di recupero: 0,1 millisecondi

Ambiente

– Certificazioni del prodotto: CSA, UL

– Resistenza alle vibrazioni: 25 gn ampiezza = +/- 2 mm (f = 10-55 Hz) conforme a IEC 60068-2-6

– Resistenza agli urti: 50 gn per 11 ms conforme a IEC 60068-2-27

Unità di Imballaggio

– Tipo di unità di imballaggio 1: PCE

– Numero di unità nel pacchetto 1: 1

– Altezza del pacchetto 1: 4,1 cm

– Larghezza del pacchetto 1: 9,5 cm

– Lunghezza del pacchetto 1: 13,2 cm

– Peso del pacchetto 1: 73 g

– Tipo di unità di imballaggio 2: S03

– Numero di unità nel pacchetto 2: 44

– Altezza del pacchetto 2: 30 cm

– Larghezza del pacchetto 2: 30 cm

– Lunghezza del pacchetto 2: 40 cm

– Peso del pacchetto 2: 4,028 kg

Accessori Compatibili

– XSZB112: Morsetto di fissaggio con indicizzazione per sensori Ø 12 mm, in plastica

– XSZBS12: Staffa di fissaggio per sensori Ø 12 mm

Documentazione e Download

– Datasheet PDF: Scarica il datasheet

– File CAD 3D: Scarica il file CAD 3D

– Catalogo tecnico: Scarica il catalogo

Note

Per ulteriori informazioni e dettagli tecnici, si prega di consultare il datasheet ufficiale fornito da Telemecanique Sensors.
