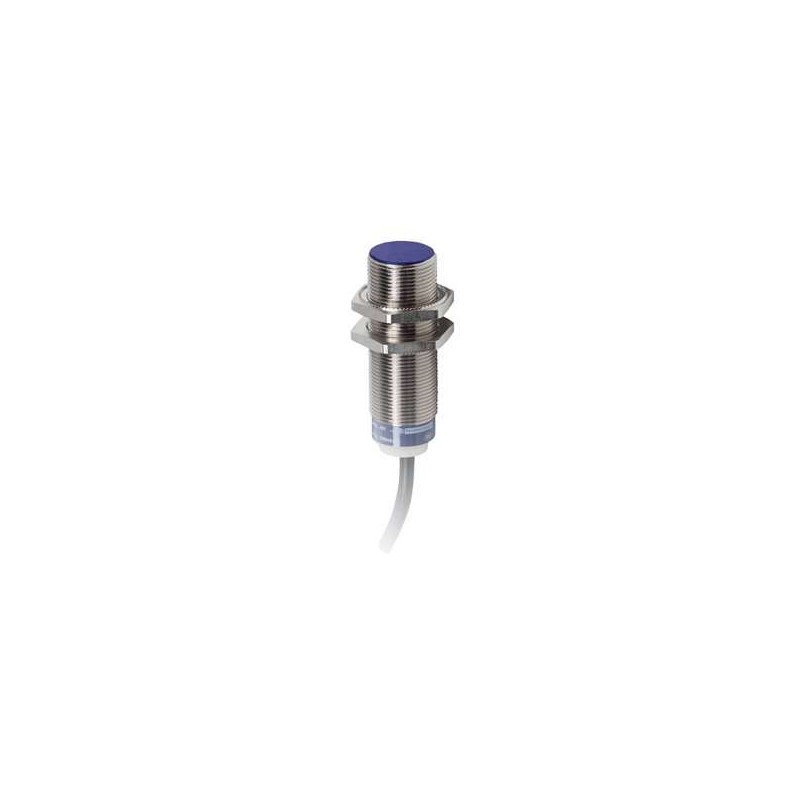

SCHNEIDER XS518B1DAL2

Nome del prodotto

XS518B1DAL2

Descrizione

Sensore di prossimità induttivo cilindrico M18, lunghezza 56 mm, in ottone nichelato, distanza di rilevamento nominale 5 mm, alimentazione 12-48 V DC, uscita discreta 1 NO, cavo da 2 m.

Caratteristiche principali

– Tipo di sensore: Sensore di prossimità induttivo
– Nome del sensore: XS5
– Applicazione del dispositivo: Non applicabile
– Design del sensore: Cilindrico M18
– Dimensioni: 56 mm
– Tipo di corpo: Fisso
– Tipo di segnale in uscita: Discreto
– Tecnica di cablaggio: 2 fili
– Funzione di uscita discreta: 1 NO
– Accettazione del montaggio a filo del rilevatore: Montabile a filo
– Materiale: Metallo
– Connessione elettrica: Cavo
– Tensione di alimentazione nominale [Us]: 12…48 V DC
– Tipo di circuito di uscita: DC
– Capacità di commutazione in mA: 1,5…100 mA DC con protezione da sovraccarico e cortocircuito
– Grado di protezione IP: IP68 con doppio isolamento conforme a IEC 60529, IP69K conforme a DIN 40050

Caratteristiche complementari

– Materiale dell’involucro: Ottone nichelato
– Faccia di rilevamento: Frontale
– Tipo di filettatura: M18 x 1
– Materiale frontale: PPS
– Differenziale di viaggio: 1…15% di Sr
– Composizione del cavo: 2 x 0,34 mm²
– Corrente residua: 0,5 mA stato aperto
– LED di stato: Stato dell’uscita: 1 LED (giallo)
– Materiale di isolamento del filo: PVC
– Frequenza di commutazione: ≤ 3000 Hz
– Caduta di tensione: <4 V (chiuso)
– Ritardo alla prima attivazione: 10 ms
– Ritardo di risposta: 0,15 ms
– Marcatura: CE
– Ritardo di recupero: 0,2 ms

Ambiente

– Certificazioni del prodotto: CSA, CCC, UL
– Resistenza alle vibrazioni: 25 gn ampiezza = +/- 2 mm (f = 10-55 Hz) conforme a IEC 60068-2-6
– Resistenza agli urti: 50 gn per 11 ms conforme a IEC 60068-2-27

Unità di imballaggio

– Tipo di unità di imballaggio 1: PCE
– Numero di unità nel pacchetto 1: 1
– Altezza del pacchetto 1: 2 cm
– Larghezza del pacchetto 1: 10 cm
– Lunghezza del pacchetto 1: 13,5 cm
– Peso del pacchetto 1: 98 g
– Tipo di unità di imballaggio 2: S03
– Numero di unità nel pacchetto 2: 44
– Altezza del pacchetto 2: 30 cm
– Larghezza del pacchetto 2: 30 cm
– Lunghezza del pacchetto 2: 40 cm
– Peso del pacchetto 2: 4,98 kg

Documentazione e download

– Catalogo tecnico: “Catalogue for Inductive proximity sensors, XS range, standard sensors” (pdf)
– File CAD 2D: “Inductive sensor XS5 M18 – L62mm brass Sn5mm 12..48VDC cable – 3D CAD” (dxf)
– Dichiarazioni di conformità: “XS5••B1/BL/BS… and XS6••B1/B2/B3/B4/B5… inductive proximity switches with discrete output – EU declaration of conformity” (pdf)

Prodotti correlati e accessori

– XSZB118: Accessorio per sensore, Ø 18 mm, morsetto di fissaggio in plastica con indicizzazione
– XUZA118: Staffa di fissaggio a 90°, accessorio per sensore, Ø 18 mm, in acciaio inossidabile
