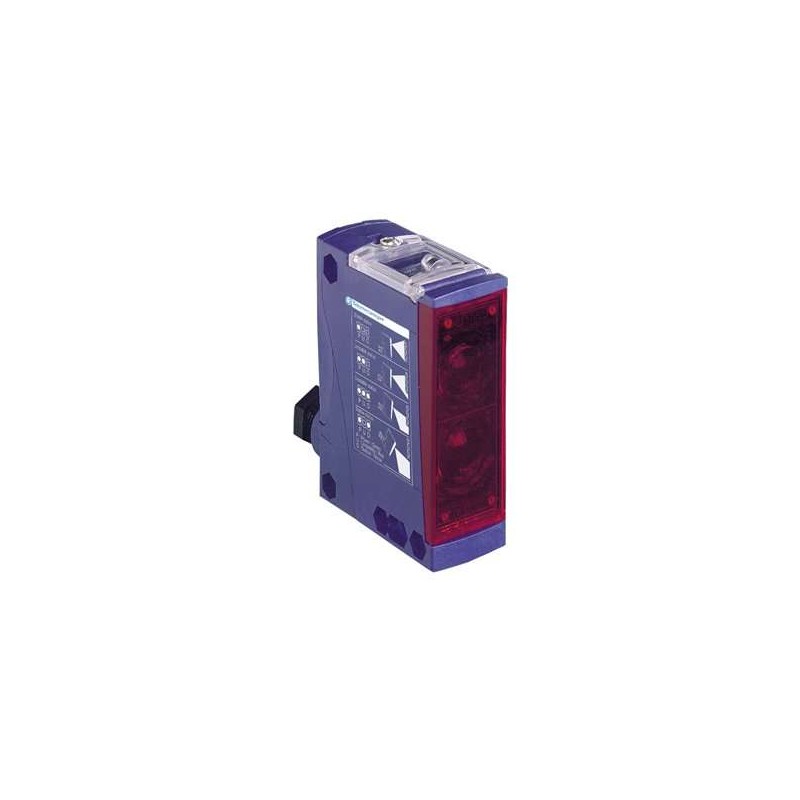

SCHNEIDER XUX9ARCNT16

Descrizione del Prodotto

Il sensore fotoelettrico XUX9ARCNT16 di Telemecanique Sensors è progettato per applicazioni industriali generali. Utilizza un sistema di rilevamento a riflessione polarizzata con una distanza nominale di rilevamento di 11 metri, richiedendo l’uso del riflettore XUZC50. Il sensore è alloggiato in una custodia compatta in plastica con dimensioni di 92 x 71 mm.

Caratteristiche Principali

– Tipo di Sensore: Sensore fotoelettrico
– Nome del Sensore: XUX
– Design del Sensore: Compatto 92 x 71 mm
– Sistema di Rilevamento: Riflesso polarizzato
– Materiale: Plastica
– Tipo di Segnale di Uscita: Discreto
– Tipo di Circuito di Alimentazione: AC/DC
– Tecnica di Cablaggio: 5 fili
– Funzione di Uscita Discreta: 1 C/O
– Connessione Elettrica: Morsetti a vite, 1 x 1,5 mm² o 1 x 0,75 mm² con adattatore
– Applicazione Specifica del Prodotto: Non applicabile
– Emissione: Luce rossa polarizzata
– Distanza Nominale di Rilevamento [Sn]: 11 m con riflettore XUZC50

Caratteristiche Complementari

– Materiale della Custodia: PBT
– Materiale della Lente: PMMA
– Tipo di Uscita: Relè
– Ingresso Cavo: 1 ingresso per pressacavo M16 x 1,5, diametro esterno del cavo: 7-10 mm
– LED di Stato: 1 LED giallo per stato di uscita, 1 LED rosso per instabilità, 1 LED verde per alimentazione
– Tensione Nominale di Alimentazione [Us]: 24…240 V AC/DC
– Capacità di Commutazione in mA: 3 A (cos φ = 1 per 0,5 milioni di cicli a 1 ciclo al secondo a 250 V), 0,5 A (cos φ = 0,4 per 0,5 milioni di cicli a 1 ciclo al secondo a 250 V)
– Frequenza di Commutazione: 20 Hz
– Caduta di Tensione Massima: <1,5 V (stato chiuso)
– Consumo di Corrente: ≤ 35 mA a vuoto
– Consumo di Potenza Massimo in W: 2 W AC/DC
– Ritardo all’Avvio: 60 ms
– Ritardo di Risposta: 25 ms
– Ritardo di Recupero: 25 ms
– Impostazione: Regolazione della sensibilità

Ambiente

– Resistenza alle Vibrazioni: 7 gn, ampiezza = ±1,5 mm (f = 10-55 Hz) conforme a IEC 60068-2-6
– Resistenza agli Urti: 30 gn (durata = 11 ms) conforme a IEC 60068-2-27
– Grado di Protezione IP: IP65/IP67 con doppio isolamento conforme a IEC 60529

Dimensioni e Peso

– Profondità: 77 mm
– Altezza: 92 mm
– Larghezza: 31 mm
– Peso del Prodotto: 0,2 kg

Unità di Imballaggio

– Tipo di Unità di Imballaggio 1: PCE
– Numero di Unità nella Confezione 1: 1
– Tipo di Unità di Imballaggio 2: S02
– Numero di Unità nella Confezione 2: 22
– Altezza della Confezione 2: 15 cm
– Larghezza della Confezione 2: 30 cm
– Lunghezza della Confezione 2: 40 cm
– Peso della Confezione 2: 4,874 kg

Accessori Compatibili

– XUZ2001: Kit di fissaggio 3D, asta M12
– XUZ2003: Kit di fissaggio 3D, supporto per asta M12
– XUZC50: Riflettore, 50 x 50 mm
– XUZX2000: Staffa di fissaggio in metallo
– XUZX2003: Kit di fissaggio 3D, staffa con snodo sferico
– XUZX2004: Kit di fissaggio 3D, custodia protettiva con snodo sferico

Per ulteriori dettagli, consultare la scheda tecnica completa disponibile sul sito ufficiale di Telemecanique Sensors.
