SCHNEIDER XY2CE2A297

Descrizione del Prodotto

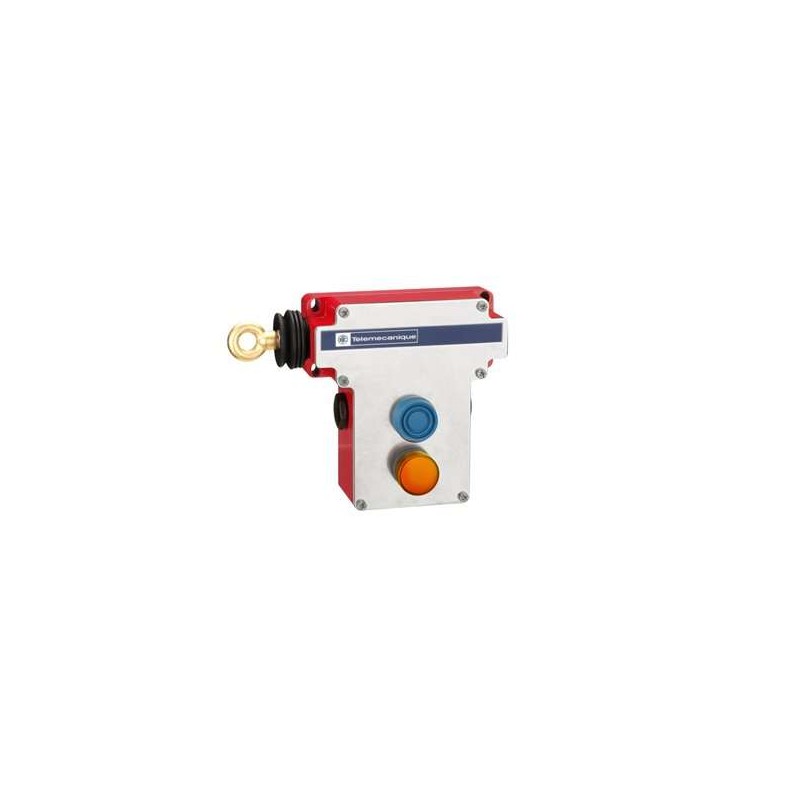

L’interruttore di emergenza a fune XY2CE2A297 di Schneider Electric è progettato per garantire la sicurezza industriale, permettendo l’arresto immediato delle macchine in situazioni di emergenza. Questo dispositivo è dotato di un corpo in zamak e una copertura in acciaio inossidabile, assicurando robustezza e durabilità. È equipaggiato con una luce pilota gialla da 230 V per segnalazioni locali e dispone di un pulsante di reset protetto. La configurazione dei contatti include 2 normalmente chiusi (NC) e 2 normalmente aperti (NO), con un’operazione a scatto lento. Il punto di ancoraggio della fune è situato sul lato sinistro del dispositivo. ([one-elec.com](https://www.one-elec.com/it/xy2ce2a297-interruttore-a-fine-arr-emerg-sx-2-nc-2-na-luce-pilota-230-v-puls-a-manicotto-xy2ce2a297-schneider.html?utm_source=openai))

Specifiche Tecniche

– Gamma prodotto: Telemecanique Emergency stop rope pull switches XY2C
– Tipo di prodotto: Interruttore di emergenza a fune con blocco
– Colore alloggiamento: Rosso RAL 3000
– Categoria di sovratensione: Classe I conforme a EN/IEC 61140 e NF C 20-030
– Segnalazione locale: Luce pilota gialla, 230 V
– Numero di cavi: 1
– Lunghezza massima della fune: 70 m
– Materiale del corpo: Zamak
– Materiale copertura: Acciaio inossidabile
– Reset: Pulsante protetto
– Tensione di alimentazione nominale [Us]: 230…240 V CA
– Composizione e tipologia contatti: 2 NC + 2 NO
– Funzionamento dei contatti: A scatto lento
– Punto di ancoraggio fune: Lato sinistro
– Alimentazione elemento luminoso: Diretta
– Connessioni – morsetti: Morsetto a vite, 1 x 0,5…2 x 1,5 mm²
– Coppia di serraggio: 0,8…1,2 Nm
– Numero ingressi cavo: 3 fori lisci per Pg 13,5 o ISO M20
– Livello di sicurezza: Fino a PL = e con sistema di monitoraggio appropriato conforme a EN/ISO 13849-1; fino alla categoria 4 con sistema di monitoraggio appropriato conforme a EN/ISO 13849-1; può raggiungere SIL 3 con sistema di monitoraggio appropriato conforme a EN/IEC 61508
– Dati di affidabilità sicurezza: B10d = 300000 conforme a IEC 60947-5-5, valore dato per una durata di 20 anni limitata dall’usura meccanica o dei contatti
– Certificazioni: CE
– Durata meccanica: 60000 cicli
– Distanza tra supporti fune: 5 m
– Corrente nominale di impiego [Ie]: 3 A a 240 V, AC-15, A300 conforme a EN/IEC 60947-5-1 appendice A; 0,27 A a 250 V, DC-13, Q300 conforme a EN/IEC 60947-5-1 appendice A
– Corrente termica convenzionale in cassetta [Ithe]: 10 A
– Tensione nominale di isolamento [Ui]: 400 V (grado di inquinamento 3) conforme a EN/IEC 60947-1; 300 V conforme a UL 508; 300 V conforme a CSA C22.2 No 14
– Tensione nominale di tenuta agli impulsi [Uimp]: 6 kV conforme a EN/IEC 60947-1
– Apertura positiva: Conforme a EN/IEC 60947-5-1
– Resistenza tra terminali: ≤ 25 MΩ conforme a EN/IEC 60255-7 categoria 3; ≤ 25 MΩ conforme a NF C 93-050 metodo A
– Protezione contro i cortocircuiti: Fusibile cartuccia tipo gG da 10 A conforme a EN/IEC 60269
– Peso prodotto: 1,47 kg
– Codice compatibilità: XY2CE

Informazioni Aggiuntive

– Temperatura ambiente per funzionamento: -25…70 °C
– Temperatura ambiente per stoccaggio: -40…70 °C
– Resistenza agli urti: 50 g per 11 ms conforme a EN/IEC 60068-2-27
– Resistenza alle vibrazioni: 10 g (10…300 Hz) conforme a EN/IEC 60068-2-6
– Grado di protezione IP: IP66 conforme a IEC 60529

Certificazioni e Conformità

– Standard: EN/IEC 60947-5-5, EN/ISO 13850, EN/IEC 60204-1, UL 508, EN/IEC 60947-5-1, CSA C22.2 No 14, Direttiva Macchine 2006/42/CE
– Certificazioni: UL categoria NISD dispositivi di arresto di emergenza, CSA, CCC

Dimensioni e Peso

– Altezza: 145 mm
– Larghezza: 82 mm
– Profondità: 142 mm
– Peso: 1,47 kg

Note

Per ulteriori dettagli e informazioni sull’installazione, consultare la documentazione ufficiale fornita da Schneider Electric. ([se.com](https://www.se.com/it/it/work/support/documentazione.jsp?utm_source=openai))
