Descrizione del Prodotto

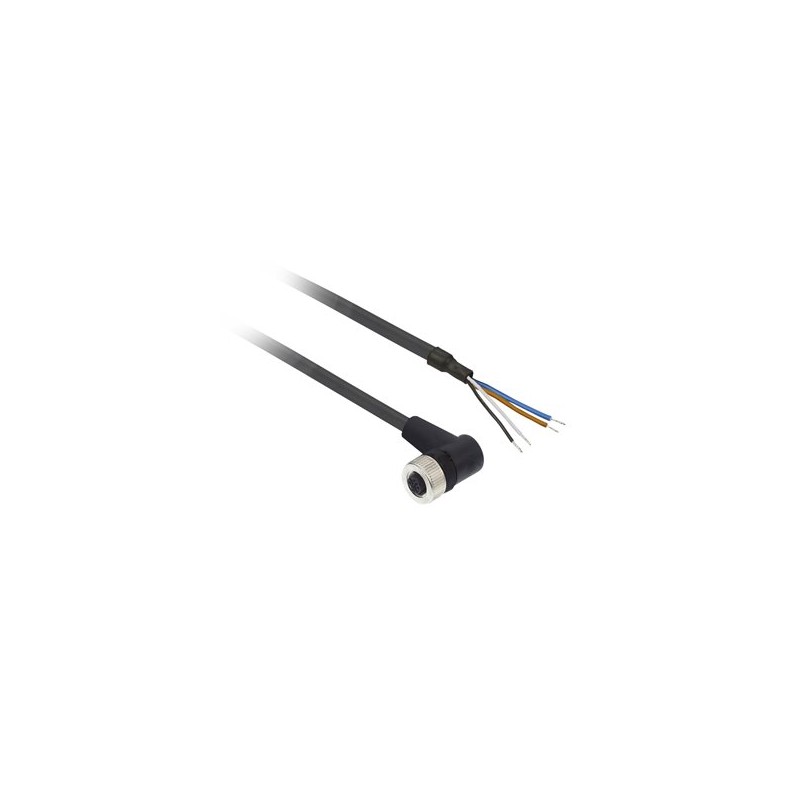

Il connettore pre-cablato SCHNEIDER XZCP1241L15 è un accessorio per cablaggio dotato di un connettore femmina angolato M12 a 4 pin e un cavo in PUR di 15 metri.
Caratteristiche Principali
Categoria Accessorio/Parte Separata: Accessorio per cablaggio
Tipo di Accessorio/Parte Separata: Connettore pre-cablato
Connessione Elettrica: Connettore femmina angolato M12, 4 pin
Composizione del Cavo: 4 x 0,34 mm²
Materiale del Collare: Metallo
Grado di Protezione IP: IP65, IP67, IP69K
Caratteristiche Complementari
Certificazioni del Prodotto: cULus
Tensione Operativa Nominale [Ue]: 250 V AC, 300 V DC
Materiale di Isolamento dei Fili: PUR
Resistenza di Isolamento: 1 GΩ
Unità di Imballaggio
Tipo di Unità di Imballaggio 1: PCE
Numero di Unità per Imballaggio 1: 1
Altezza Imballaggio 1: 5 cm
Larghezza Imballaggio 1: 18 cm
Lunghezza Imballaggio 1: 20 cm
Peso Imballaggio 1: 452 g
Tipo di Unità di Imballaggio 2: S02
Numero di Unità per Imballaggio 2: 10
Altezza Imballaggio 2: 15 cm
Larghezza Imballaggio 2: 30 cm
Lunghezza Imballaggio 2: 40 cm
Peso Imballaggio 2: 4,733 kg
Tipo di Unità di Imballaggio 3: P06
Numero di Unità per Imballaggio 3: 160
Altezza Imballaggio 3: 75 cm
Larghezza Imballaggio 3: 60 cm
Lunghezza Imballaggio 3: 80 cm
Peso Imballaggio 3: 89,65 kg
Disegni Tecnici
Dimensioni:
L: Lunghezza del cavo
Connessioni e Schema:
Connettore:
BN: Marrone
BK: Nero
BU: Blu
WH: Bianco
Documenti e Download
Brochure:
Cabling components for Telemecanique Sensors products_2024 (pdf)
Data: 28/06/2024
Dimensione: 4.263.041 byte
Cataloghi Tecnici:
Catalogue for Electronic sensors for pressure control, XM range (pdf)
Data: 07/02/2024
Dimensione: 7.696.951 byte
File CAD 2D:
Machine cabling accessories OsiSense XZ, prewired connector PUR, M12 female elbowed, 5 pins wires – 3D CAD (dwg)
Data: 18/07/2024
Dimensione: 21.401 byte
Dichiarazioni Ambientali:
TESECER000409EN-RoHS_Declaration_for_XZC_Range-16052025 (pdf)
Data: 16/05/2025
Dimensione: 544.270 byte
Foglio Istruzioni:
ZMLP… Pressure display and switch device, Instruction Sheet (pdf)
Data: 01/03/2017
Dimensione: 696.424 byte
