SCHNEIDER XZCP1264L5

Descrizione del Prodotto

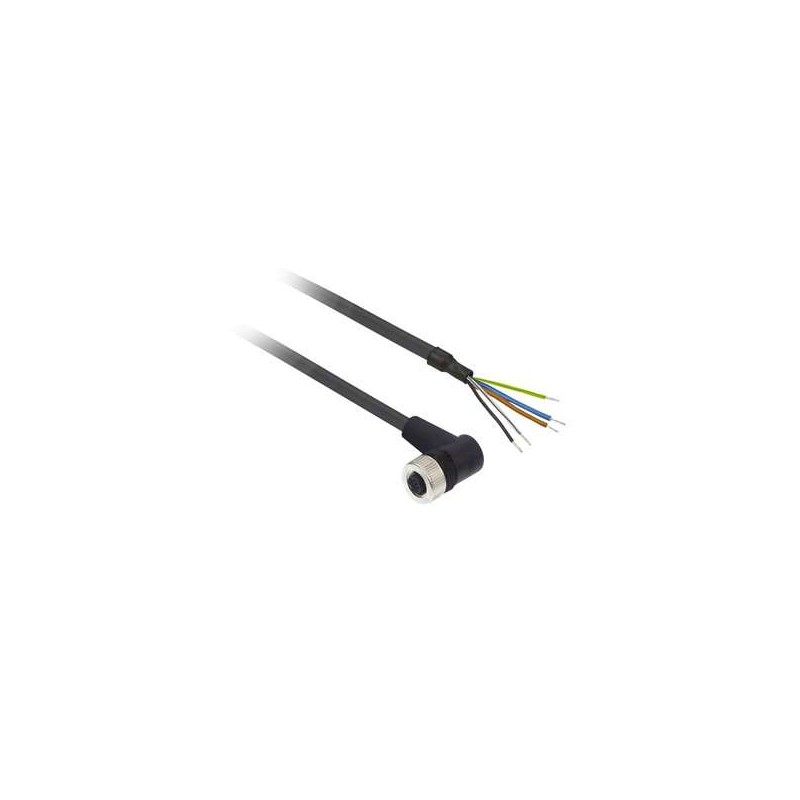

Il connettore pre-cablato XZCP1264L5 di Telemecanique Sensors è un accessorio di cablaggio progettato per applicazioni industriali. Presenta un connettore femmina M12 ad angolo retto con 5 pin, incluso il pin di messa a terra, e un cavo in PUR di 5 metri di lunghezza.

Caratteristiche Principali

– Categoria: Accessorio di cablaggio
– Tipo: Connettore pre-cablato
– Connessione elettrica: Connettore femmina M12 ad angolo retto, 5 pin (incluso pin di messa a terra)
– Composizione del cavo: 5 x 0,34 mm²
– Materiale del collare: Metallo
– Grado di protezione IP: IP65, IP67, IP69K

Caratteristiche Complementari

– Certificazioni: cULus
– Tensione nominale di esercizio: 60 V AC, 75 V DC
– Materiale di isolamento dei fili: PUR
– Resistenza di isolamento: 1 GΩ

Unità di Imballaggio

– Tipo di unità di imballaggio 1: PCE
– Numero di unità per imballaggio 1: 1
– Tipo di unità di imballaggio 2: S02
– Numero di unità per imballaggio 2: 20
– Dimensioni imballaggio 2: 15 cm (altezza) x 30 cm (larghezza) x 40 cm (lunghezza)
– Peso imballaggio 2: 4,1 kg
– Tipo di unità di imballaggio 3: P06
– Numero di unità per imballaggio 3: 320
– Dimensioni imballaggio 3: 75 cm (altezza) x 60 cm (larghezza) x 80 cm (lunghezza)
– Peso imballaggio 3: 77,22 kg

Disegni Tecnici

– Dimensioni: L (lunghezza del cavo)
– Schema di connessione:
– BU: Blu
– BN: Marrone
– BK: Nero
– Y/G: Giallo/Verde
– BK/WH: Nero/Bianco

Documenti e Download

– Brochure:
– Componenti di cablaggio per prodotti Telemecanique Sensors 2024 (pdf)
– Panorama Rilevamento – 2025 (pdf)
– Panorama Sicurezza – Il meglio della gamma sicurezza in 12 pagine (pdf)
– Cataloghi tecnici:
– Catalogo per Interruttori di posizione, gamma XC Standard (pdf)
– Catalogo per Barriere fotoelettriche di sicurezza, gamma XUSL (pdf)
– File CAD 2D:
– Accessori di cablaggio per macchine OsiSense XZ, connettore pre-cablato PUR, M12 femmina ad angolo retto, 5 pin 5 fili – CAD 3D (dwg, dxf, pdf, stp)

Dichiarazioni Ambientali

– Dichiarazione RoHS per la gamma XZC (pdf)
– Dichiarazione REACH per la gamma XZC (pdf)

Prodotti Correlati e Accessori

– Articoli frequentemente acquistati insieme:
– XCMD2106M12: Interruttore di posizione, gamma XC Standard, XCMD, cat’s whisker, 1C/O, snap, M12
– XCMD2110M12: Interruttore di posizione, gamma XC Standard, XCMD, pistone metallico, 1NC+1 NO, snap, M12
– XCMD2115M12: Interruttore di posizione, gamma XC Standard, XCMD, leva a rullo in termoplastica, 1C/O, snap, M12
– XCMD21F2M12: Interruttore di posizione, gamma XC Standard, XCMD, pistone a rullo in acciaio M12, 1C/O, snap, M12

Note

Per ulteriori dettagli e documentazione tecnica, si prega di consultare il sito ufficiale di Telemecanique Sensors.
