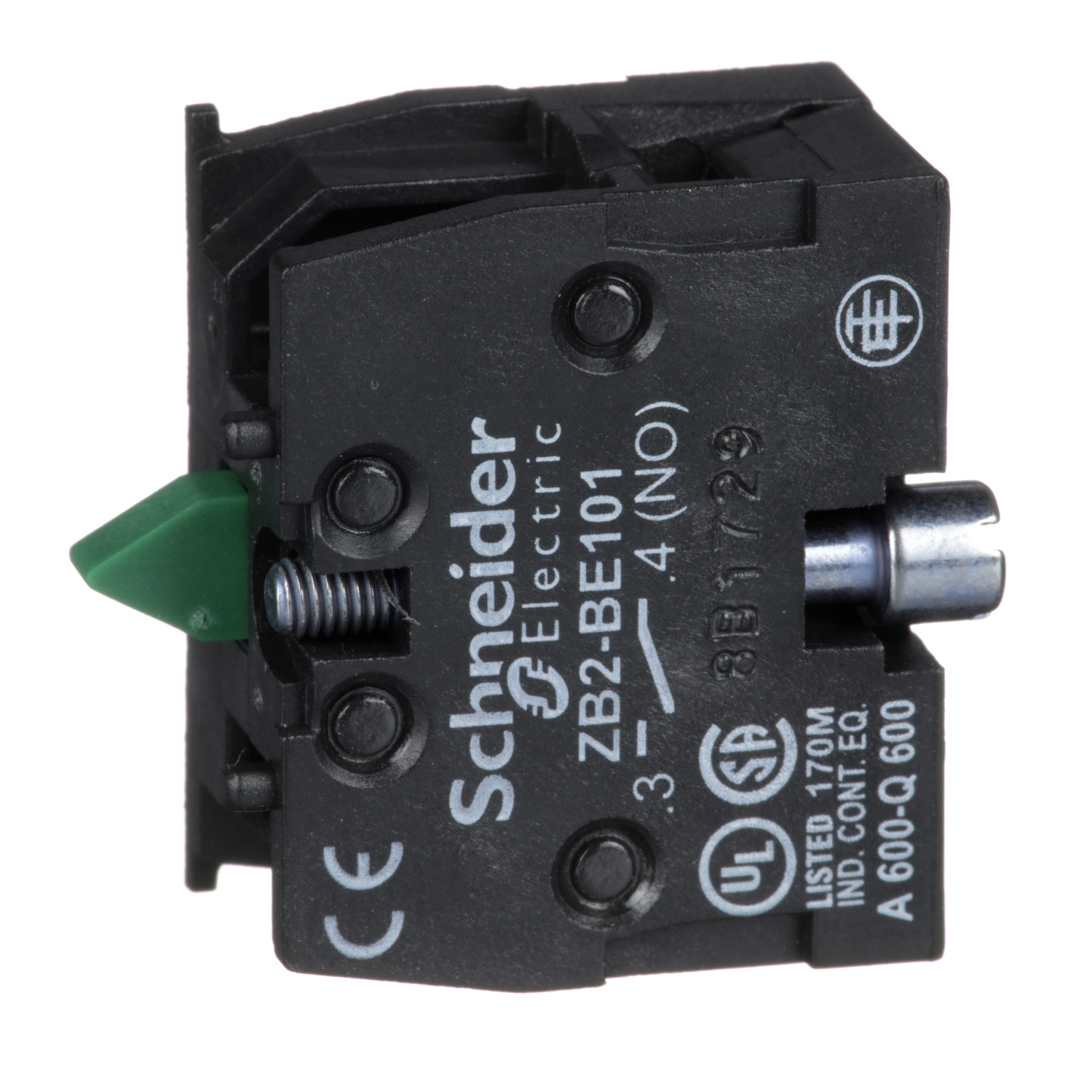

SCHNEIDER ZB2BE101

Descrizione del Prodotto

Il blocco di contatto Schneider Electric ZB2BE101 è un componente aggiuntivo per la commutazione ad alta potenza, appartenente alle gamme Harmony XB4 e XB5. Presenta un singolo contatto normalmente aperto (NO) e connessione a vite, ed è facilmente installabile sul retro dei contatti di commutazione ad alta potenza ZBE50x.

Caratteristiche Principali

– Tipo di contatto: 1 NO

– Tipo di montaggio: Fissaggio frontale

– Tipo di operatore: Ritorno a molla

– Operazione del contatto: Apertura lenta

– Compatibilità: Gamme Harmony XB4, XB5, XAPS2, XACA

Specifiche Tecniche

– Corrente termica nominale (Ithe): 10 A

– Tensione nominale di isolamento (Ui): 600 V (grado di inquinamento 3) conforme a IEC 60947-1

– Tensione nominale di tenuta all’impulso (Uimp): 6 kV conforme a IEC 60947-1

– Durata meccanica: 1.000.000 cicli

– Forza operativa: 13-15 N

– Resistenza massima tra i terminali: 25 mΩ

– Protezione contro i cortocircuiti: Fusibile da 10 A tipo gG (gl)

Capacità di Commutazione

– AC-15: 3 A a 240 V, 1,2 A a 600 V

– DC-13: 0,27 A a 250 V, 0,1 A a 600 V

Condizioni Ambientali

– Temperatura ambiente di funzionamento: da -25°C a 70°C

– Temperatura ambiente di stoccaggio: da -40°C a 70°C

– Resistenza alle vibrazioni: 15 gn (frequenza da 10 a 500 Hz) conforme a IEC 60068-2-6

Connessioni e Montaggio

– Terminali: Morsetti a vite, 1 x 2,5 mm² con o senza capocorda; 2 x 1,5 mm² con o senza capocorda

– Montaggio: Fissaggio frontale

Standard e Certificazioni

– Conformità agli standard: EN/IEC 60947-5-1, UL 508, EN/IEC 60204-32, CSA C22.2 No 14

– Classe di protezione contro le scosse elettriche: Classe II conforme a IEC 61140

Dimensioni e Peso

– Peso netto: 0,02 kg

Codice EAN

– 3389110612608

Documentazione

– Scheda tecnica: [Link alla scheda tecnica]

– Dichiarazione RoHS: [Link alla dichiarazione RoHS]

– Istruzioni di montaggio: [Link alle istruzioni di montaggio]

Note

Per ulteriori informazioni e dettagli tecnici, si consiglia di consultare la documentazione ufficiale fornita da Schneider Electric o di contattare il supporto tecnico autorizzato.
