SCHNEIDER ZB4BZ102

Descrizione del Prodotto

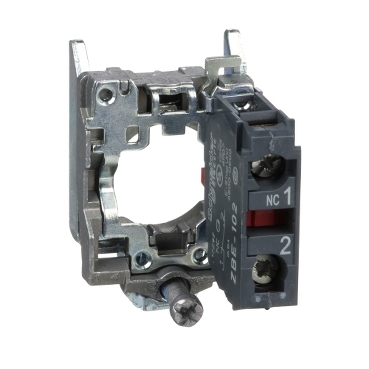

Il modello ZB4BZ102 di Schneider Electric è un blocco di contatto singolo con corpo e collare di fissaggio, dotato di un contatto normalmente chiuso (1 NC) e terminali a vite. Questo componente è progettato per l’uso con la serie Harmony XB4 di pulsanti da 22 mm.

Caratteristiche Principali

– **Tipo di contatto:** 1 NC (normalmente chiuso)

– **Tipo di terminale:** Morsetti a vite

– **Materiale del collare di fissaggio:** Zamak

– **Materiale dei contatti:** Lega d’argento (Ag/Ni)

– **Durata meccanica:** 5.000.000 cicli

– **Durata elettrica:** 10.000.000 cicli per AC-15, 2 A a 230 V

Specifiche Elettriche

– **Corrente termica convenzionale in aria libera (Ith):** 10 A

– **Tensione nominale di isolamento (Ui):** 600 V (grado di inquinamento 3)

– **Tensione nominale di tenuta agli impulsi (Uimp):** 6 kV

– **Corrente nominale di impiego (Ie):**

– 6 A a 120 V, AC-15, A600

– 3 A a 240 V, AC-15, A600

– 1,2 A a 600 V, AC-15, A600

– 0,55 A a 125 V, DC-13, Q600

– 0,27 A a 250 V, DC-13, Q600

– 0,1 A a 600 V, DC-13, Q600

Specifiche Meccaniche

– **Forza di azionamento:** 2 N per il cambiamento dello stato elettrico del contatto NC

– **Corsa di funzionamento:**

– 1,5 mm per il cambiamento dello stato elettrico del contatto NC

– 4,3 mm corsa totale

– **Coppia di serraggio:** 0,8…1,2 N·m conforme a EN 60947-1

– **Forma della testa della vite:**

– A croce compatibile con cacciavite Philips n. 1

– A croce compatibile con cacciavite Pozidriv n. 1

– A taglio compatibile con cacciavite piatto Ø 4 mm

– A taglio compatibile con cacciavite piatto Ø 5,5 mm

Specifiche Ambientali

– **Temperatura ambiente per funzionamento:** da -40 a 70 °C

– **Temperatura ambiente per stoccaggio:** da -40 a 70 °C

– **Grado di protezione IP:** IP20 conforme a IEC 60529

– **Resistenza agli urti:**

– 30 g (durata = 18 ms) per accelerazione a onda sinusoidale semionda conforme a IEC 60068-2-27

– 50 g (durata = 11 ms) per accelerazione a onda sinusoidale semionda conforme a IEC 60068-2-27

– **Resistenza alle vibrazioni:** 5 g (frequenza = 2-500 Hz) conforme a IEC 60068-2-6

Certificazioni e Conformità

– **Certificazioni del prodotto:**

– BV

– CSA

– DNV

– GL

– LROS (Registro Lloyd’s di navigazione)

– UL

– **Standard:**

– EN/IEC 60947-1

– EN/IEC 60947-5-1

– EN/IEC 60947-5-4

– EN/IEC 60947-5-5

– CSA C22.2 N. 14

– UL 508

– JIS C8201-1

– JIS C8201-5-1

Dimensioni e Peso

– **Larghezza totale:** 30 mm

– **Altezza totale:** 47 mm

– **Profondità totale:** 37 mm

– **Peso netto:** 0,053 kg

Compatibilità

– **Codice di compatibilità:** ZB4

– **Per l’uso con:** Serie Harmony XB4

Note Aggiuntive

– **Protezione contro i cortocircuiti:** Fusibile a cartuccia da 10 A tipo gG conforme a EN/IEC 60947-5-1

– **Apertura positiva:** Conforme a EN/IEC 60947-5-1 appendice K

– **Trattamento protettivo:** TH
