SCHNEIDER ZB4RTA3

Descrizione del Prodotto

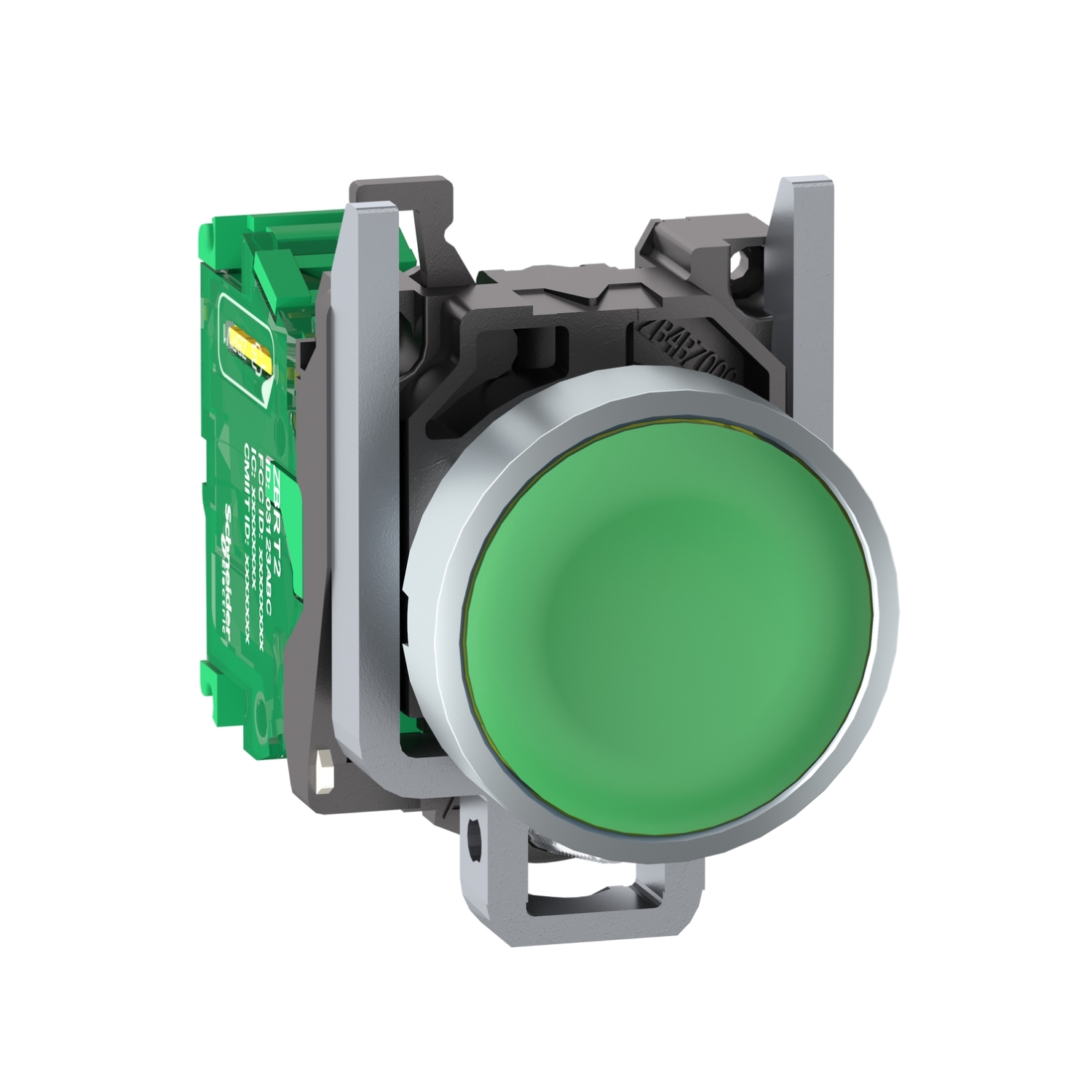

Il pulsante trasmettitore wireless e senza batteria ZB4RTA3 di Schneider Electric è progettato per applicazioni in cui è necessaria un’azione rapida per il corretto funzionamento di un processo o di una macchina, o quando i movimenti dell’operatore richiedono la massima ergonomia. Il suo colore verde brillante lo rende facilmente distinguibile a distanza. Grazie ai gradi di protezione IP30 e IP65, offre resistenza agli urti, alle vibrazioni, alla polvere e all’acqua, rendendolo ideale per ambienti difficili.

Caratteristiche Principali

– **Gamma di prodotto**: Harmony XB5
– **Tipo di prodotto**: Pulsante trasmettitore wireless e senza batteria
– **Nome breve del dispositivo**: XB5R
– **Materiale della ghiera**: Metallo cromato
– **Materiale dell’anello di fissaggio**: Zamak
– **Diametro di montaggio**: 22 mm
– **Frequenza di trasmissione**: 2405 MHz
– **Classe di emissione**: 5M00G7W
– **Tipo di antenna**: Omnidirezionale

Caratteristiche Complementari

– **Forma della testa dell’unità di segnalazione**: Rotonda
– **Tipo di operatore**: Pulsante a ritorno a molla con trasmettitore
– **Profilo dell’operatore**: Piatto verde
– **Consumo massimo di potenza**: 1 mW
– **Numero di canali**: 16
– **Tecnica di modulazione**: O-QPSK
– **Larghezza di banda**: 5 MHz
– **Guadagno dell’antenna**: 0 dBi
– **Profondità di incasso**: 42 mm
– **Altezza**: 41,5 mm
– **Larghezza**: 30 mm
– **Profondità**: 43 mm
– **Peso del prodotto**: 0,045 kg
– **Corsa operativa**: 4,3 mm (corsa totale)
– **Forza operativa**: 10 N per il cambiamento dello stato elettrico
– **Resistenza meccanica**: Resistenza alla caduta da 1000 mm
– **Norme**: EN/IEC 60947-1, EN/IEC 60947-5-1, UL 508, CSA C22.2 No 14
– **Accordi radio**: ANATEL, ARIB T66, FCC, ICASA, RSS
– **Protocollo di comunicazione**: Zigbee Green Power a 2,4 GHz conforme a IEEE 802.15.4
– **Distanza massima di rilevamento**:
– 100 m in campo libero
– 25 m con trasmettitore in una scatola di plastica tipo XAL D e ricevitore in un involucro metallico
– 300 m con trasmettitore in una scatola tipo XAL D, ricevitore in un involucro metallico e utilizzo di un’antenna relè
– **Tempo di acquisizione**: 2 ms
– **Tempo di risposta**: < 2 ms
– **Potenza di emissione**: 3 mW
– **Modalità di fissaggio**: Vite di fissaggio sotto la testa, coppia di serraggio 0,8…1,2 N·m
– **Codice di composizione elettrica**: PW1

Ambiente

– **Trattamento di protezione**: TH
– **Temperatura ambiente di funzionamento**: -40…70 °C
– **Temperatura ambiente di stoccaggio**: -40…70 °C
– **Umidità relativa**: 95% a -40…70 °C senza condensazione
– **Grado di protezione IP**: IP66 (fronte) conforme a IEC 60529, IP67 (fronte) conforme a IEC 60529, IP69 (fronte) conforme a IEC 60529, IP69K (fronte) conforme a IEC 60529
– **Grado di protezione IK**: IK03 conforme a IEC 50102
– **Durata meccanica**: 1.000.000 cicli
– **Resistenza agli urti**:
– 25 gn (durata = 6 ms) per 6000 urti conforme a IEC 60068-2-27
– 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27
– 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27
– **Resistenza alle vibrazioni**:
– 5 gn (f = 11…500 Hz) conforme a IEC 60068-2-6
– +/- 10 mm (f = 2…11 Hz) conforme a IEC 60068-2-6
– **Compatibilità elettromagnetica**:
– Prova di immunità alle scariche elettrostatiche 8 kV in aria libera (su parti isolanti) conforme a IEC 61000-4-2
– Prova di immunità alle scariche elettrostatiche 4 kV su contatto (su parti metalliche) conforme a IEC 61000-4-2
– Suscettibilità ai campi elettromagnetici 20 V/m (80…3000 MHz) conforme a IEC 61000-4-3
– Suscettibilità ai campi elettromagnetici 6 V/m (3000…6000 MHz, distanza = 20 m) conforme a IEC 61000-4-3
– **Certificazioni di prodotto**: BT 2006/95/EC, CCC, CSA, C-Tick, GOST, UL
– **Direttive**: 1999/5/EC – Direttiva R&TTE, 2004/108/EC – Compatibilità elettromagnetica

Sostenibilità

– **Stato dell’offerta sostenibile**: Prodotto Green Premium
– **Conforme a REACh senza SVHC**: Sì
– **Senza mercurio**: Sì
