SCHNEIDER ZBE101

Descrizione del Prodotto

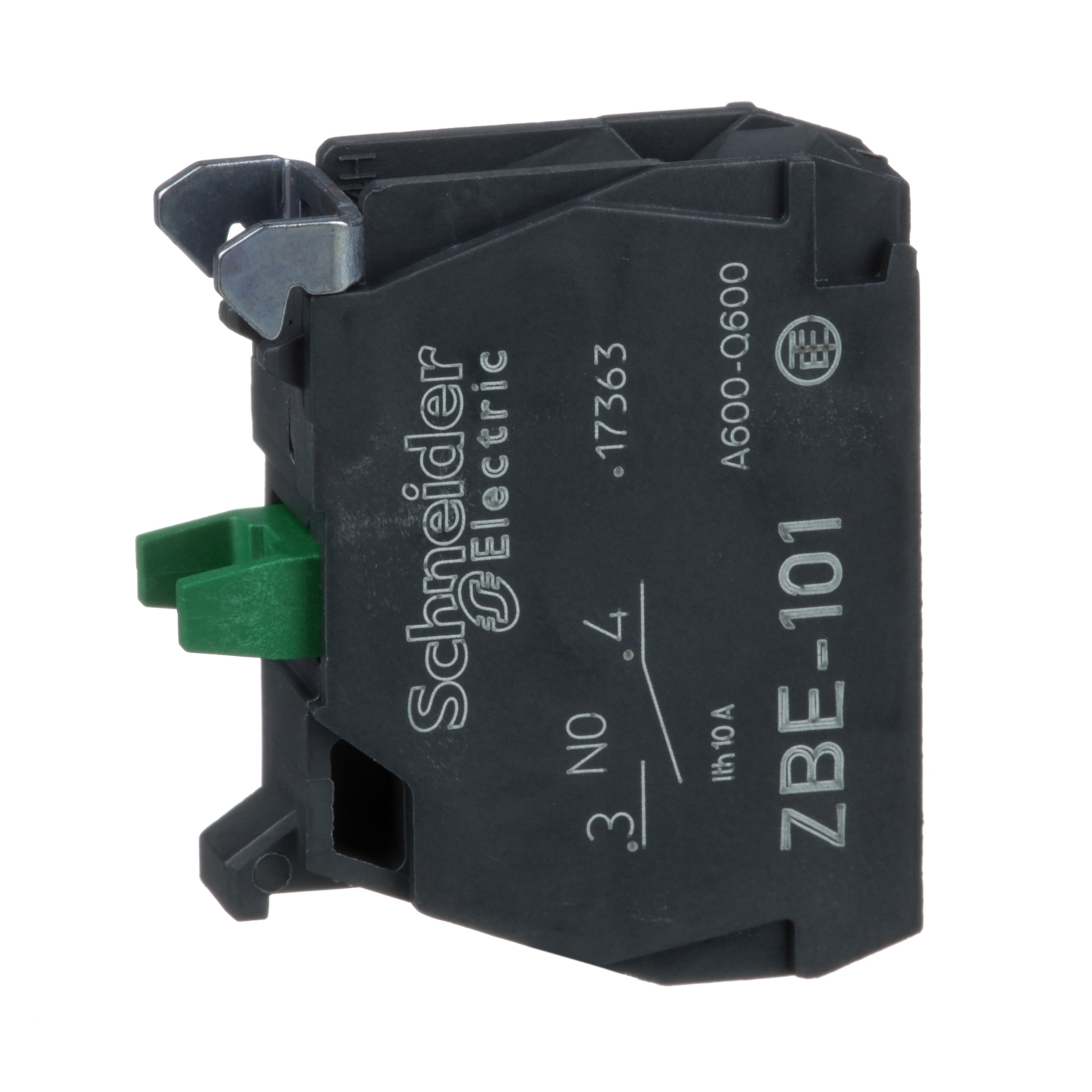

L’elemento di contatto singolo ZBE101 di Schneider Electric è progettato per essere utilizzato con le serie Harmony XB4 e XB5. Dispone di un contatto normalmente aperto (1NO) e utilizza morsetti a vite per la connessione. Questo componente è ideale per applicazioni industriali grazie alla sua robustezza e facilità di installazione.

Caratteristiche Principali

– **Tipo di contatto:** 1NO (normalmente aperto)

– **Tipo di funzionamento dei contatti:** Ad apertura lenta

– **Tipo di blocco contatti:** Singolo

– **Uso dei contatti:** Contatti standard

– **Materiale dei contatti:** Lega d’argento (Ag/Ni)

– **Connessioni – morsetti:** Morsetti a vite, ≤ 2 x 1,5 mm² con estremità cavo; ≥ 1 x 0,22 mm² senza estremità cavo

– **Grado di protezione IP:** IP20 conforme a IEC 60529

– **Peso del prodotto:** 0,011 kg

Prestazioni Elettriche

– **Corrente termica convenzionale in aria [Ith]:** 10 A conforme a IEC 60947-5-1

– **Tensione nominale di isolamento [Ui]:** 600 V (grado di inquinamento 3) conforme a IEC 60947-1

– **Tensione nominale di tenuta agli impulsi [Uimp]:** 6 kV conforme a IEC 60947-1

– **Corrente nominale di impiego [Ie]:**

– 6 A a 120 V, AC-15, A600 conforme a IEC 60947-5-1

– 3 A a 240 V, AC-15, A600 conforme a IEC 60947-5-1

– 1,2 A a 600 V, AC-15, A600 conforme a IEC 60947-5-1

– 0,55 A a 125 V, DC-13, Q600 conforme a IEC 60947-5-1

– 0,27 A a 250 V, DC-13, Q600 conforme a IEC 60947-5-1

– 0,1 A a 600 V, DC-13, Q600 conforme a IEC 60947-5-1

Durabilità

– **Durata meccanica:** 10.000.000 cicli

– **Durata elettrica:**

– 1.000.000 cicli, AC-15, 2 A a 230 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C

– 1.000.000 cicli, AC-15, 3 A a 120 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C

– 1.000.000 cicli, AC-15, 4 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C

– 1.000.000 cicli, DC-13, 0,2 A a 110 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C

– 1.000.000 cicli, DC-13, 0,5 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C

Condizioni Ambientali

– **Temperatura ambiente di funzionamento:** -40…70 °C

– **Temperatura di stoccaggio:** -40…70 °C

– **Resistenza alle vibrazioni:** 5 gn (F= 2…500 Hz) conforme a IEC 60068-2-6

– **Resistenza agli urti:**

– 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27

– 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27

Certificazioni e Conformità

– **Standard:**

– IEC 60947-5-1

– IEC 60947-1

– UL 508

– CSA C22.2 No 14

– JIS C8201-5-1

– JIS C8201-1

– **Certificazioni:**

– UL

– CSA

– CCC

– DNV

– GL

– GOST

– LROS (Lloyd’s Register of Shipping)

– BV

Note Aggiuntive

– **Coppia di serraggio:** 0,8…1,2 Nm conforme a IEC 60947-1

– **Forma della testa della vite:**

– Scanalata compatibile con cacciavite piatto Ø 4 mm

– Scanalata compatibile con cacciavite piatto Ø 5,5 mm

– A croce compatibile con cacciavite Philips n. 1

– A croce compatibile con cacciavite Pozidriv n. 1

– **Montaggio del blocco:** Montaggio anteriore

– **Trattamento di protezione:** TH

– **Apertura positiva:** Senza

– **Protezione contro i cortocircuiti:** Fusibile cartuccia tipo gG da 10 A conforme a IEC 60947-5-1

Applicazioni

Il ZBE101 è adatto per applicazioni industriali generali, inclusi macchinari e pannelli di controllo in settori come l’imballaggio, la movimentazione dei materiali, la lavorazione dei materiali e il pompaggio. È ideale per ambienti estremi come l’industria alimentare e delle bevande, l’automotive e applicazioni all’aperto come l’estrazione mineraria e il trattamento delle acque.

Informazioni Ambientali

– **Impronta di carbonio:** 1 kg CO₂ eq.

– **Packaging:** Realizzato con cartone riciclato (contenuto minimo del 70%)

– **Programma di ritiro:** Non incluso in un programma di recupero globale

Codici e Riferimenti

– **Codice prodotto:** ZBE101

– **EAN:** 3389110089479

– **Riferimento Schneider:** ZBE101

Note

Per ulteriori dettagli e informazioni aggiornate, si consiglia di consultare la documentazione ufficiale fornita da Schneider Electric o di contattare un rappresentante autorizzato.
