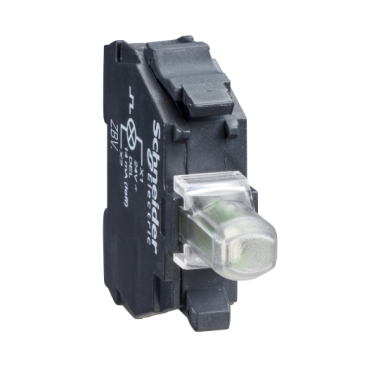

SCHNEIDER ZBVB4

Descrizione del Prodotto

L’elemento luminoso SCHNEIDER ZBVB4 è progettato per essere utilizzato con teste di comando da Ø22 mm della serie Harmony XB4 e XB5. Dispone di un LED integrato di colore rosso e supporta una tensione di alimentazione di 24 V in corrente alternata o continua. Questo componente è ideale per applicazioni di segnalazione luminosa in ambienti industriali.

Caratteristiche Tecniche

• Gamma di prodotto: Harmony XB4, Harmony XB5
• Tipo di prodotto o componente: Elemento luminoso
• Nome dispositivo: ZBV
• Tipo di segnalazione: Fisso
• Sorgente luminosa: LED protetto
• Attacco lampada: LED integrato
• Alimentazione elemento luminoso: Diretta
• Colore sorgente luminosa: Rosso
• Tensione alimentazione nominale [Us]: 24 V CA/CC a 50/60 Hz
• Consumo di corrente: 18 mA
• Durata di vita: 100.000 ore a tensione nominale e 25°C
• Limiti della tensione di alimentazione: 19,2…30 V CC; 21,6…26,4 V CA
• Montaggio: Anteriore diretto sul pulsante
• Connessioni – morsetti: Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a EN 60947-1; Morsetti di fissaggio a vite, >= 1 x 0,22 mm² senza estremità cavo conforme a EN 60947-1
• Coppia di serraggio: 0,8…1,2 Nm conforme a EN 60947-1
• Forma della testa (vite): Testa a croce compatibile con cacciavite Philips n°1; Testa a croce compatibile con cacciavite Pozidriv n°1; Scanalato compatibile con cacciavite piatto Ø 4 mm; Scanalato compatibile con cacciavite piatto Ø 5,5 mm
• Resistenza alle sovratensioni: 1 kV conforme a IEC 61000-4-5
• Grado di protezione: IP20 conforme a IEC 60529
• Temperatura ambiente per funzionamento: -40…70 °C
• Temperatura ambiente per stoccaggio: -40…70 °C
• Trattamento protettivo: TH
• Emissione elettromagnetica: Classe B conforme a IEC 55011
• Resistenza ai campi elettromagnetici: 10 V/m conforme a IEC 61000-4-3
• Resistenza alle scariche elettrostatiche: 6 kV su contatto (parti metalliche) conforme a IEC 61000-4-2; 8 kV in aria libera (parti isolanti) conforme a IEC 61000-4-2
• Resistenza ai transitori veloci: 2 kV conforme a IEC 61000-4-4
• Standard: EN/IEC 60947-1, EN/IEC 60947-5-1, EN/IEC 60947-5-4, EN/IEC 60947-5-5, JIS C 4520, UL 508, CSA C22.2 No 14
• Certificazioni del prodotto: CSA, UL Listed
• Codice EAN: 3389110089639
• Peso del prodotto: 0,017 kg

Informazioni Aggiuntive

L’elemento luminoso ZBVB4 è stato dichiarato obsoleto il 15 giugno 2023. Per ulteriori informazioni e possibili sostituzioni, si consiglia di consultare il sito ufficiale di Schneider Electric o contattare un rappresentante autorizzato.
