SICK 1027908

Descrizione del Prodotto

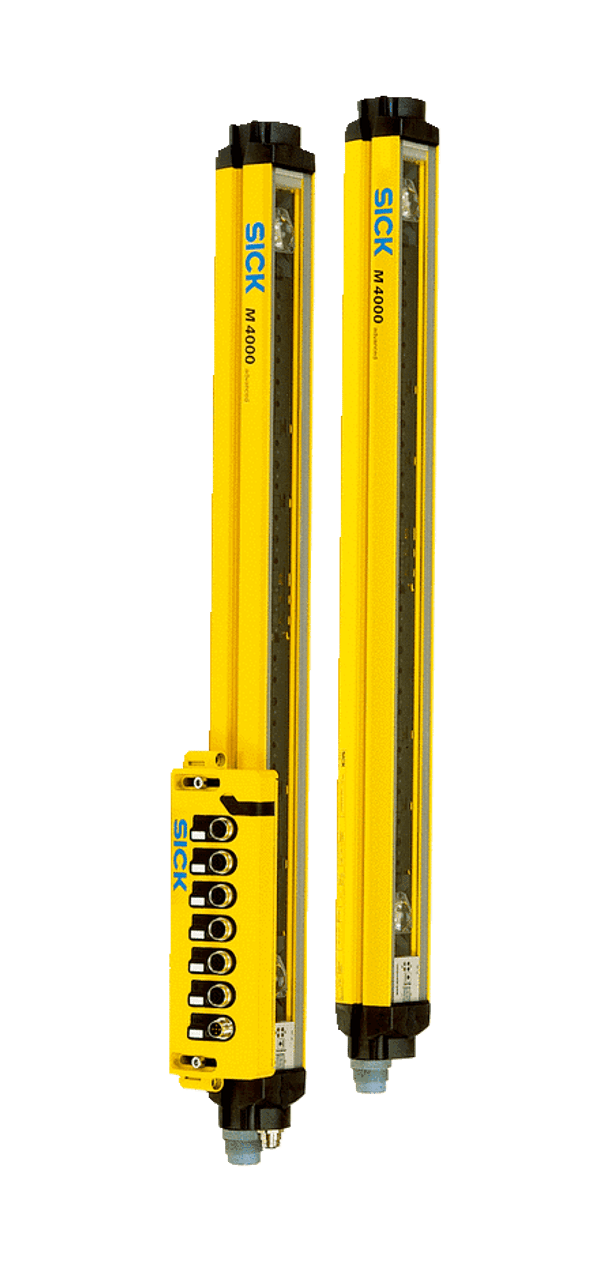

Il SICK PSD02-2301 (codice 1027908) è un’unità di deviazione attiva/passiva con deflessione tramite cavo in fibra ottica, progettata per l’uso con sensori multiraggio di sicurezza. Questa unità è dotata di 4 raggi con una separazione di 300 mm e offre una portata di scansione massima effettiva di 4,5 metri.

Specifiche Tecniche

– Numero di raggi: 4
– Separazione tra i raggi: 300 mm
– Portata di scansione massima: 4,5 m
– Tipo: Tipo 4 (IEC 61496)
– Livello di integrità della sicurezza: SIL3 (IEC 61508), SILCL3 (IEC 62061)
– Categoria: Categoria 4 (EN ISO 13849)
– Livello di prestazione: PL e (EN ISO 13849)
– PFHd: 6,6 x 10⁻⁹
– TM (Tempo di missione): 20 anni
– Sezione trasversale dell’alloggiamento: 52 mm x 55,5 mm
– Tempo di risposta massimo: 10 ms
– Tensione di alimentazione: 24 V DC (19,2 V DC – 28,8 V DC)
– Consumo di corrente: ≤ 0,6 A
– Tipo di uscita: Uscite di sicurezza (OSSD)
– Elementi di visualizzazione: LED/display a 7 segmenti
– Tensione di commutazione massima: UV – 2,25 V
– Corrente di commutazione massima: 500 mA
– Classe di protezione: III (EN 50178:1998)
– Grado di protezione: IP 65 (EN 60529)
– Connessione di sistema: Connettore Hirschmann
– Temperatura operativa: da -10 °C a 55 °C
– Resistenza alle vibrazioni: 5 g (IEC 60068-2-6)
– Frequenza di oscillazione: da 10 Hz a 55 Hz
– Resistenza agli urti: 10 g, 16 ms (IEC 60068-2-29)
– Risoluzione: 300 mm
– Lunghezza dell’alloggiamento: 1.003 mm

Funzionalità

– Emettitore/ricevitore in un unico alloggiamento
– Monitoraggio dei dispositivi esterni (EDM)
– Blocco al riavvio (RES)
– Uscita diagnostica applicativa (ADO)
– Interfaccia SDL
– Muting in combinazione con l’amplificatore di commutazione UE403 IP-65
– Configurazione e diagnostica tramite PC
– Display a 7 segmenti
– Codifica dei raggi per una corretta allocazione del sistema
– Ausilio di allineamento laser e LED opzionali integrati

Vantaggi

– Varianti economiche attive/passive che minimizzano i costi di cablaggio e installazione
– Elevata resistenza e design robusto per una maggiore disponibilità della macchina, anche in condizioni ambientali speciali
– Scanalature di montaggio su tre lati dell’alloggiamento per una maggiore flessibilità durante l’installazione e l’integrazione nella macchina
– Interfacce e display di stato user-friendly che facilitano la messa in servizio e la manutenzione
– Per il muting a 2 e 4 sensori, la connessione in loco dei segnali di muting riduce significativamente i costi di cablaggio e semplifica la messa in servizio e la manutenzione
– Riduzione dei tempi di inattività grazie a LED e display diagnostici visibili da ogni lato, nonché alla memoria di configurazione nell’amplificatore di commutazione UE403

Applicazioni

– Protezione dell’accesso (verticale)
– Protezione dell’accesso con muting
– Protezione dell’area pericolosa (orizzontale)

Note

Per ulteriori dettagli e informazioni specifiche, si consiglia di consultare la documentazione ufficiale fornita dal produttore o di contattare un rappresentante autorizzato SICK.
